Stikla jumtiņu savienojošā detaļa ar stikla fasādi

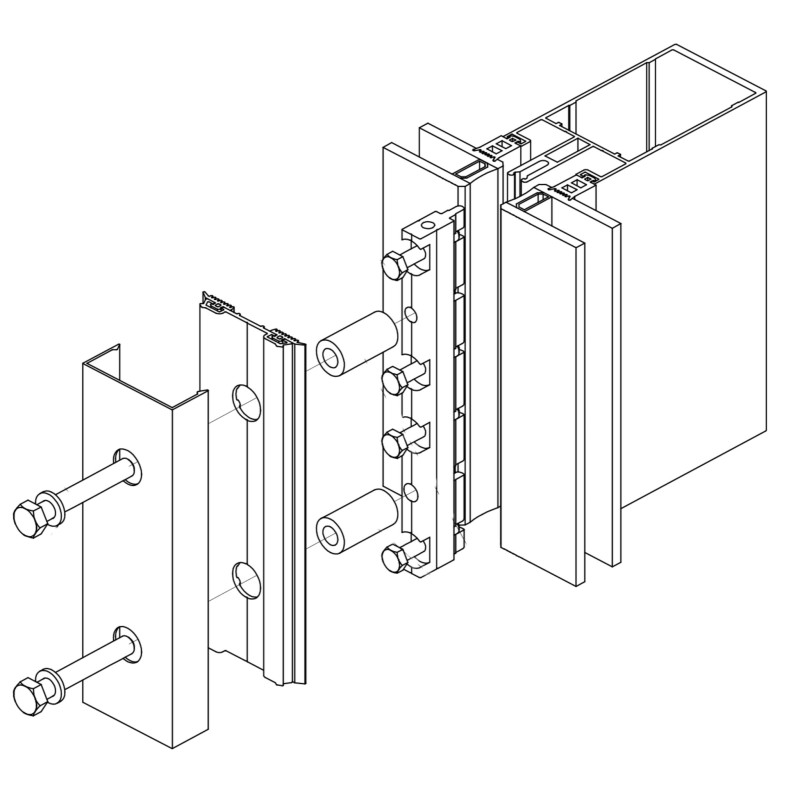

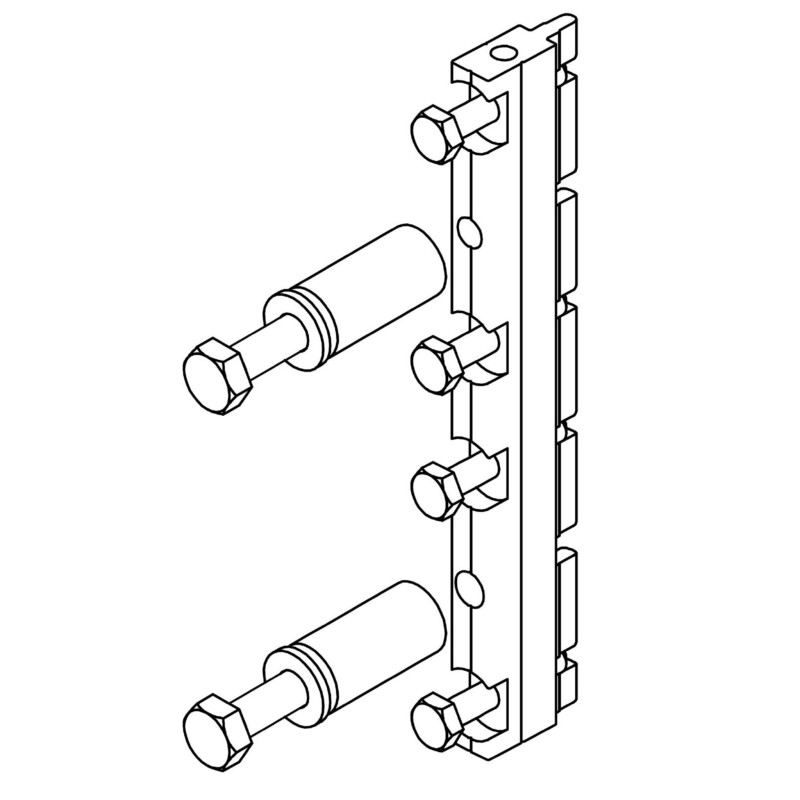

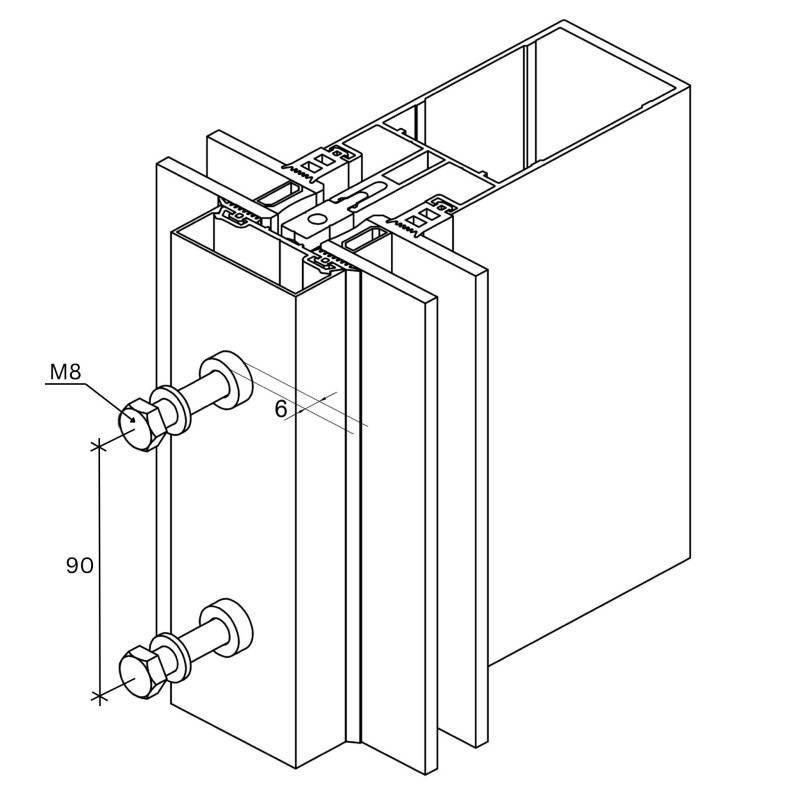

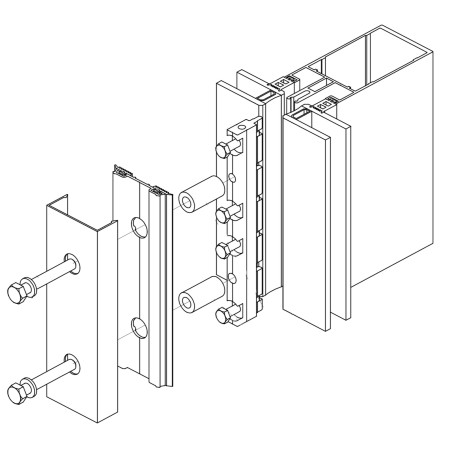

Strofix jumtiņa savienojošā detaļa ar stikla fasādi ir alumīnija distances stiprinājums, kas ļauj iekaramā stikla jumtiņa stiprinājumus uzstādīt caur vai uz stikla fasādes (iekārtās sienas) sistēmām. Savienojošā detaļa ir pieejama deviņos garumos: 28, 33, 41, 47, 55, 57, 62, 71 vai 81 mm, ļaujot precīzi saskaņot ar konkrētās stikla fasādes montāžas dziļumu. Pasūtot izvēlieties savienojošās detaļas garumu nolaižamajā izvēlnē. Produkta lapā ir pieejams tehniskās informācijas PDF lejupielādei.

Kad iekaramais stikla jumtiņš tiek uzstādīts uz ēkas ar stikla fasādi, nevis cietu mūra vai betona sienu, jumtiņa stiprinājumus nevar enkurot tieši pie strukturālās pamatnes aiz fasādes. Fasādes savienojošā detaļa pārvar attālumu starp fasādes ārējo virsmu un strukturālo stiprinājuma punktu aiz tās, ejot caur fasādes montāžu. Deviņi pieejamie garumi aptver plašu fasādes konfigurāciju klāstu — no plāniem vienstikla paneļiem līdz dziļām dubultās ādas fasādes montāžām ar gaisa spraugām, izolāciju un rāmju dziļumiem. Pareizā garuma izvēle nodrošina, ka savienojošā detaļa atbilst konkrētās fasādes sistēmas precīzajam dziļumam objektā.

Šis produkts tiek izmantots kombinācijā ar citiem Strofix iekaramā stikla jumtiņa komponentiem (sienas stiprinājumi, stikla stiprinājumi, atsaites stieņi).

Pielietojumi:

• Iekaramā stikla jumtiņa uzstādīšana uz stikla iekārtās sienas fasādēm
• Pāreja caur fasādes stiklu, rāmi un gaisa spraugu līdz strukturālajam balstam aiz tās
• Komerciālās ēkas ar stikla fasādes sistēmām, kam nepieciešama ārējā jumtiņa montāža
• Strofix iekaramā jumtiņa sistēmas pielāgošana dažādiem fasādes montāžas dziļumiem
• Jebkura instalācija, kur jumtiņa stiprinājumiem jāiet caur nestrukturālu fasādes slāni

BUJ:

Kādi savienojošās detaļas garumi ir pieejami?

Deviņi garumi: 28, 33, 41, 47, 55, 57, 62, 71 un 81 mm. Pasūtot izvēlieties nolaižamajā izvēlnē.

Kā izvēlēties pareizo garumu?

Izmēriet stikla fasādes montāžas kopējo dziļumu jumtiņa stiprinājuma vietā — ieskaitot fasādes stiklu, jebkuru gaisa spraugu, izolāciju un rāmja dziļumu — no fasādes ārējās virsmas līdz strukturālajai pamatnei aiz tās. Izvēlieties savienojošās detaļas garumu, kas atbilst šim dziļumam. Tehniskās informācijas PDF sniedz papildu norādījumus.

Kas ir stikla fasādes savienojošā detaļa?

Savienojošā detaļa ir distances stiprinājums, kas iet caur stikla fasādes (iekārtās sienas) sistēmu, pārvarot nestrukturālos fasādes slāņus, lai sasniegtu strukturālo balstu aiz tiem. Tā ļauj iekaramā jumtiņa stiprinājumiem enkuroties pie ēkas struktūras, nevis pie nestrukturālā fasādes stikla.

Kad šī savienojošā detaļa ir nepieciešama?

Šī savienojošā detaļa ir nepieciešama, kad ēkai ir stikla iekārtās sienas fasāde, nevis cieta mūra, betona vai koka siena. Ja jumtiņa stiprinājumus var enkurot tieši pie cietas sienas, šī savienojošā detaļa nav nepieciešama.

Vai ir pieejams tehniskais PDF?

Jā. Tehniskās informācijas PDF ir pieejams lejupielādei produkta lapā, nodrošinot uzstādīšanas detaļas un dimensiju norādījumus fasādes savienojošās detaļas izvēlei.

Kādi citi komponenti ir nepieciešami?

Fasādes savienojošā detaļa tiek izmantota kombinācijā ar Strofix iekaramā stikla jumtiņa stiprinājumiem — sienas-atsaites stieņa stiprinājums, stikla-sienas stiprinājums, stikla-atsaites stieņa stiprinājums un atsaites stienis. Skatiet pilnu Strofix Iekaramo stikla jumtiņu apakškategoriju visiem sistēmas komponentiem.

Par iekaramiem jumtiņiem

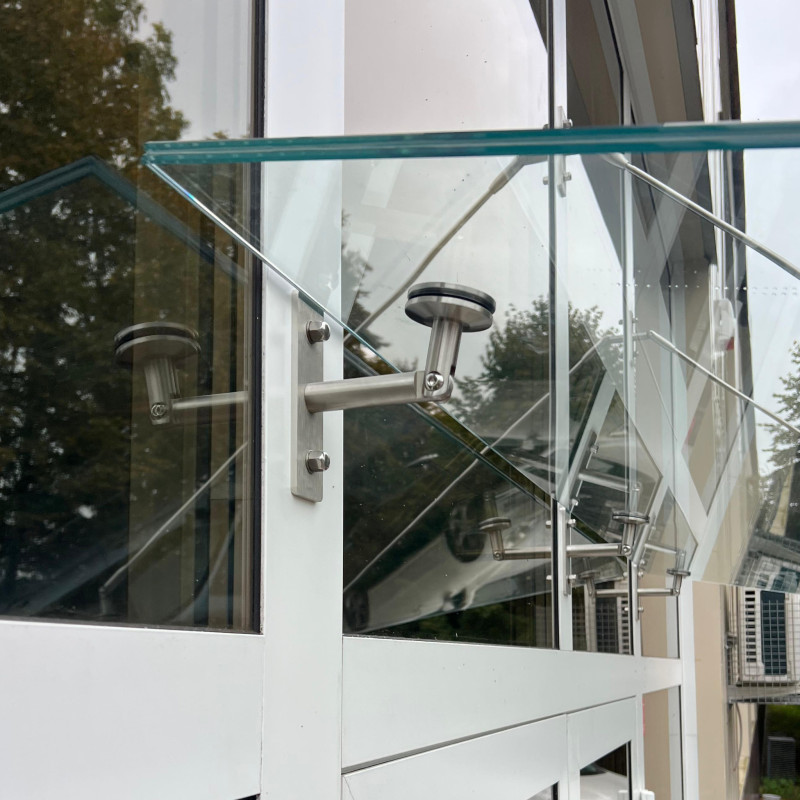

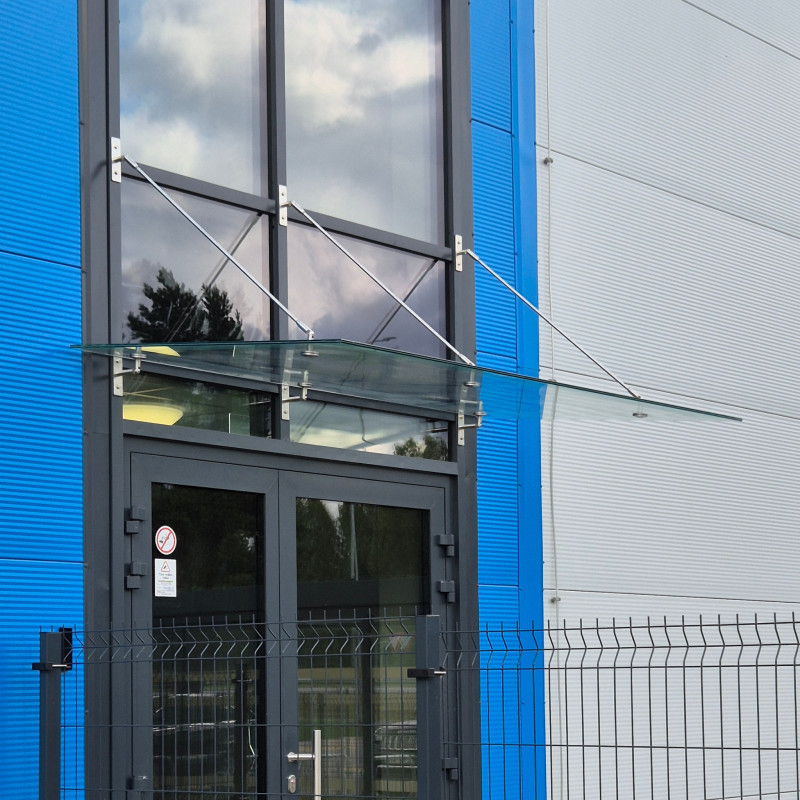

Piekārts stikla jumtiņš ir pie sienas montēts ieejas nojume, kurā nerūsējošā tērauda stiepņi tur stikla paneli no enkurpunktiem augšpusē, pārnesot slodzi pa diagonāli atpakaļ uz ēkas fasādi. Stikla malu, kas ir tuvāk sienai, nes stikla-sienas stiprinājumi, bet viens vai vairāki stiepņi iet no sienas uz leju līdz stikla ārējai malai, turot jumtiņu spriegumā un novēršot nepieciešamību pēc kronšteiniem apakšā.

Strofix piedāvā visas atsevišķās sastāvdaļas piekārtu jumtiņu sistēmām — stiepņus Ø10 un Ø12 mm (garumi no 1000 līdz 2000 mm), stikla-sienas stiprinājumus D50/D60 un D70/D120, stikla-stiepņa stiprinājumus D50 un D70, sienas-stiepņa stiprinājumus D60 un D120, kā arī pilnu sistēmas komplektu — AISI 304 vai AISI 316 nerūsējošā tērauda izpildījumā ar slīpētu virsmu.

Pareizā komponentu izvēle ir atkarīga no jumtiņa laiduma, stikla svara, vides apstākļiem un sienas konstrukcijas.
