Stikla jumtiņu atsaites stiprinājuma plāksne, kantaina stikla fasādei

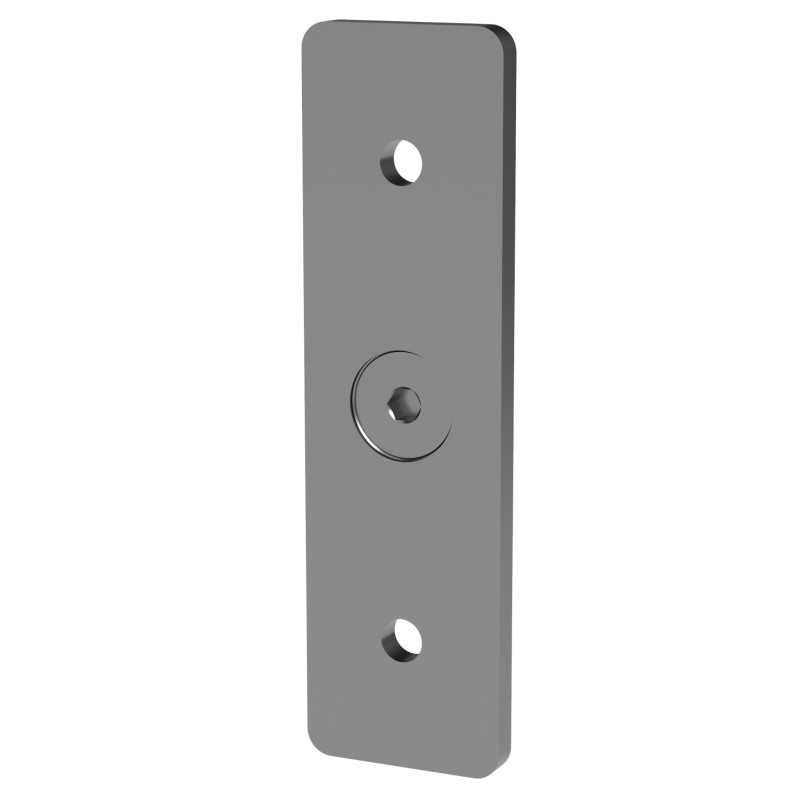

Strofix jumtiņa sienas stiprinājuma plāksne – kantaina ir 140 × 40 mm dekoratīva plāksne iekaramā stikla jumtiņa sienas stiprinājuma punktam. Plāksnei ir M10 × 15 iekšējā vītne, un tā ir izgatavota no nerūsējošā tērauda. Tā nodrošina tīru, lineāru izskatu sienas enkura vietā, kur jumtiņa atsaites stieņu sistēma savienojas ar ēkas fasādi.

Taisnstūra sienas plāksne ir arhitektūras alternatīva apaļajai Ø60 mm rozetes plāksnei. Abas veic to pašu funkciju — uzskrūvējas uz sienas stiprinājuma M10 vītņstieņa, lai nosegtu enkurpunktu — bet piedāvā atšķirīgus vizuālos profilus. Taisnstūra 140 × 40 mm forma rada horizontālu joslas detaļu uz sienas, kas ir piemērota mūsdienīgiem un minimālistiskiem fasāžu dizainiem, kur priekšroka tiek dota lineārām formām pār apļveida. Plāksne ir savstarpēji aizstājama ar apaļo plāksni uz tā paša sienas stiprinājuma.

Šis produkts ir komponents Strofix iekaramajā stikla jumtiņu sistēmā.

Pielietojumi:

• Mūsdienīga lineāra sienas detaļa iekaramā jumtiņa atsaites stieņa enkurpunktos
• Arhitektūras alternatīva apaļajai d60 rozetei minimālistiskam izskatam
• Taisnstūra nosegplāksne sienas stiprinājuma punktiem uz modernām ēku fasādēm
• Dizaina vadītas jumtiņu instalācijas, kur priekšroka tiek dota lineārām formām
• Aizstājoša taisnstūra sienas plāksne esošajām Strofix iekaramā jumtiņa instalācijām

BUJ:

Kam šī sienas plāksne ir paredzēta?

Taisnstūra plāksne ir redzamais dekoratīvais nosegums, kas noslēpj strukturālo sienas stiprinājumu atsaites stieņa savienojuma punktā. Tā tiek uzskrūvēta uz sienas stiprinājuma M10 vītņstieņa, prezentējot 140 × 40 mm taisnstūra virsmu pret sienu.

Kādi ir izmēri?

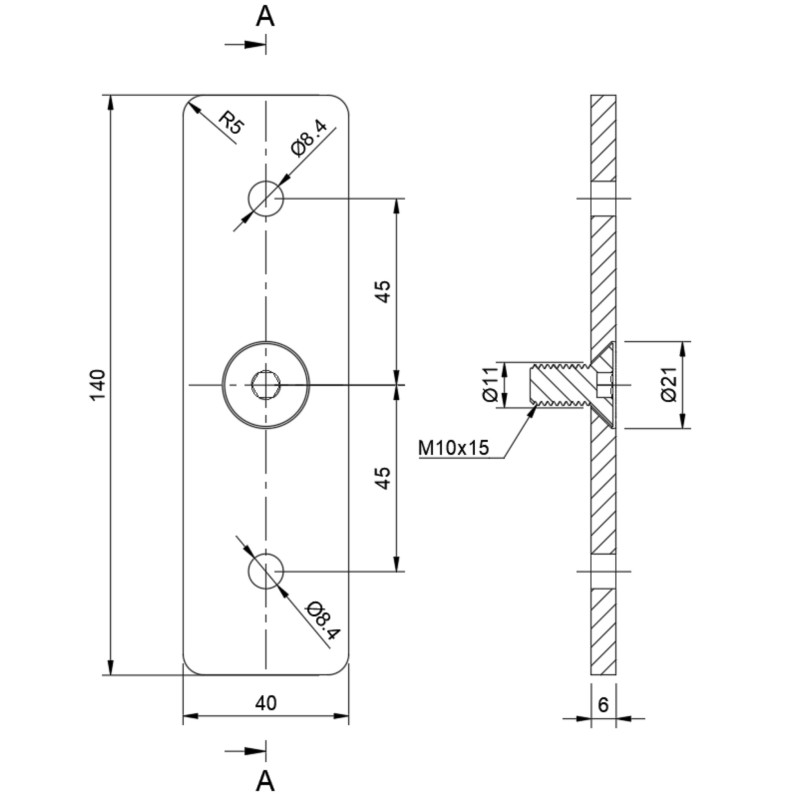

Plāksne ir 140 × 40 mm taisnstūra ar M10 × 15 iekšējo vītni (M10 vītne, 15 mm dziļums).

Ar ko šī atšķiras no apaļās sienas plāksnes?

Abas plāksnes veic to pašu funkciju un ir piemērotas tam pašam sienas stiprinājumam. Apaļā plāksne ir Ø60 mm; šī taisnstūra plāksne ir 140 × 40 mm. Izvēle ir tīri estētiska — apaļā rozete tradicionālam vai maigākam izskatam, taisnstūra josla mūsdienīgam vai lineāram dizainam.

Vai plāksnes ir savstarpēji aizstājamas?

Jā. Gan apaļajai, gan taisnstūra plāksnei ir vienāda M10 × 15 iekšējā vītne, un abas der tam pašam sienas stiprinājuma stienim. Uzstādītājs vai arhitekts var izvēlēties jebkuru formu bez izmaiņām pamata sienas stiprinājumā.

Kā plāksne tiek piestiprināta?

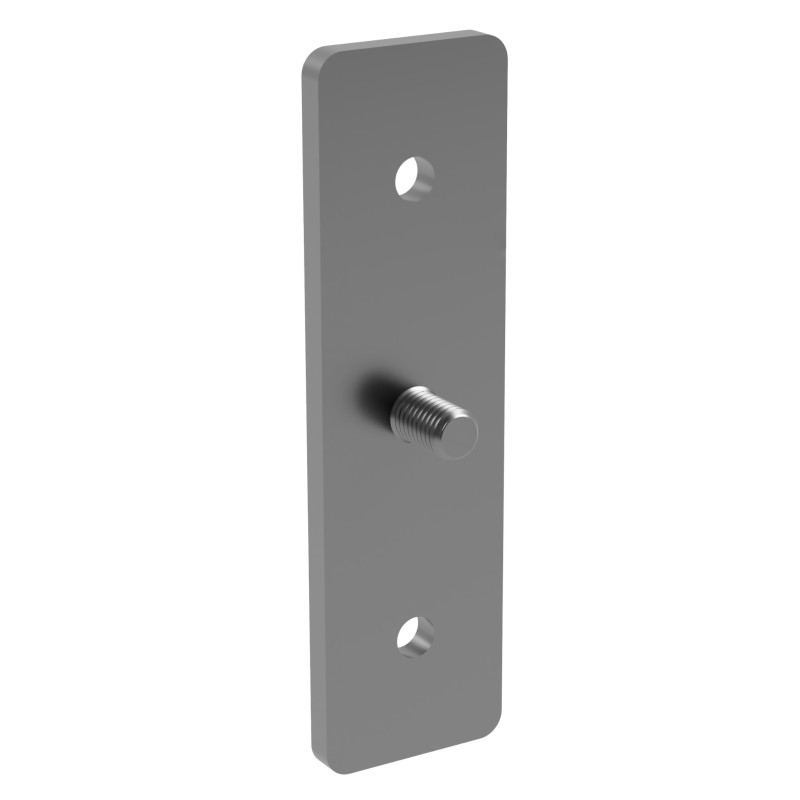

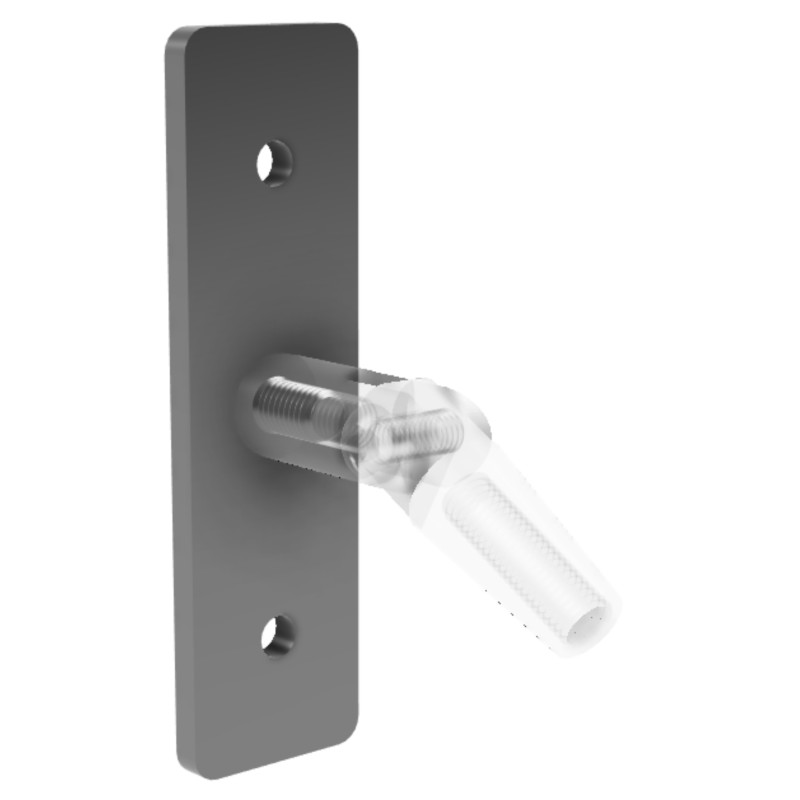

Plāksne tiek uzskrūvēta uz M10 vītņstieņa, kas izvirzās no strukturālā sienas stiprinājuma. Līme vai papildu instrumenti nav nepieciešami.

Kāds materiāls tiek izmantots?

Plāksne ir izgatavota no nerūsējošā tērauda ar slīpētas kvalitātes virsmas apdari, saskaņojoties ar citiem Strofix iekaramā jumtiņa klāsta komponentiem.

Par iekaramiem jumtiņiem

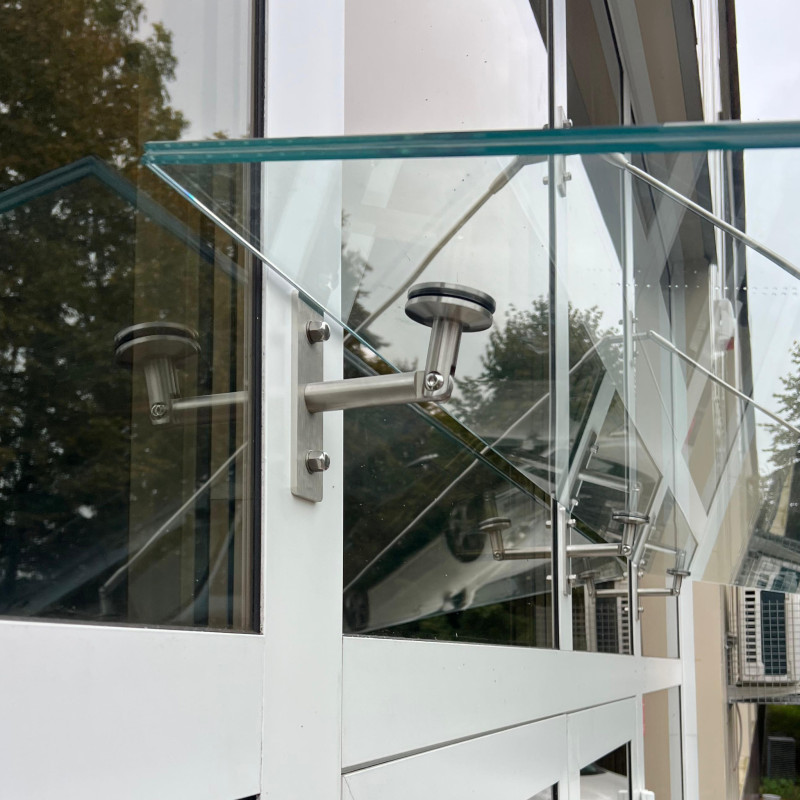

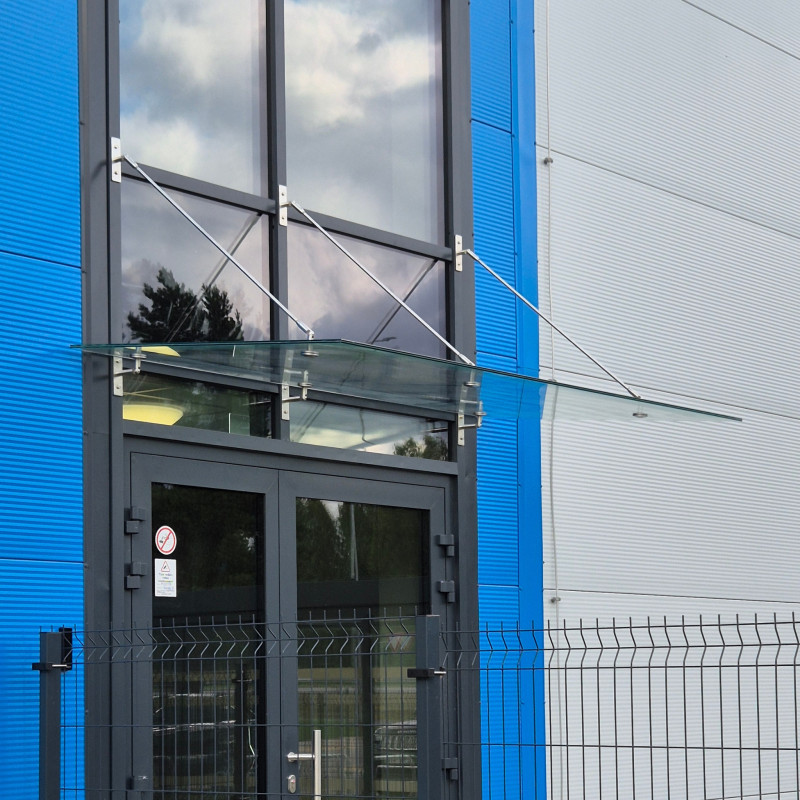

Piekārts stikla jumtiņš ir pie sienas montēts ieejas nojume, kurā nerūsējošā tērauda stiepņi tur stikla paneli no enkurpunktiem augšpusē, pārnesot slodzi pa diagonāli atpakaļ uz ēkas fasādi. Stikla malu, kas ir tuvāk sienai, nes stikla-sienas stiprinājumi, bet viens vai vairāki stiepņi iet no sienas uz leju līdz stikla ārējai malai, turot jumtiņu spriegumā un novēršot nepieciešamību pēc kronšteiniem apakšā.

Strofix piedāvā visas atsevišķās sastāvdaļas piekārtu jumtiņu sistēmām — stiepņus Ø10 un Ø12 mm (garumi no 1000 līdz 2000 mm), stikla-sienas stiprinājumus D50/D60 un D70/D120, stikla-stiepņa stiprinājumus D50 un D70, sienas-stiepņa stiprinājumus D60 un D120, kā arī pilnu sistēmas komplektu — AISI 304 vai AISI 316 nerūsējošā tērauda izpildījumā ar slīpētu virsmu.

Pareizā komponentu izvēle ir atkarīga no jumtiņa laiduma, stikla svara, vides apstākļiem un sienas konstrukcijas.
