Lenteri stiklam

Par lenteriem stiklam

Rokturis ir satverama augšējā sliede balustrādes sistēmā, kas iet gar margu stabu augšējo malu vai stikla paneļa augšdaļu, nodrošinot drošu rokturi.

Roktura profils atbalstās uz roktura balstiem vai tiek piestiprināts tieši pie stikla caur kanālstieni, un savienojumu detaļas katrā savienojumā — līkumi, gala vāciņi un aksiālie savienotāji — ļauj sliedei sekot stūriem, kāpņu slīpumiem un virziena maiņām.

Strofix piedāvā rokturus un roktura komponentus divās profilu sistēmās: 40×40 mm plakans kvadrātveida profils un Ø42,4 × 15 mm ovāls (D-veida) profils montāžai uz stikla augšdaļas, abi AISI 304 nerūsējošā tērauda izpildījumā ar slīpētu virsmu.

Klāstā ietilpst roktura garumi (2500 mm), kanālstieņi AISI 304 un alumīnija izpildījumā stikla augšējās montāžas stiprināšanai, spiešanas gumijas stikla biezumiem no 8 līdz 21,52 mm, gala vāciņi, aksiālie stiprinājumi, roktura savienojumi, horizontālie un vertikālie 90° savienojumi un regulējamie līdzenie līkumi.

Pareizo komponentu izvēle ir atkarīga no roktura profila, montāžas metodes (uz staba vai uz stikla) un margu izkārtojuma.

Kā izvēlēties lenteri stiklam

1. Roktura profils: 40×40 mm plakans vai Ø42,4 × 15 mm ovāls

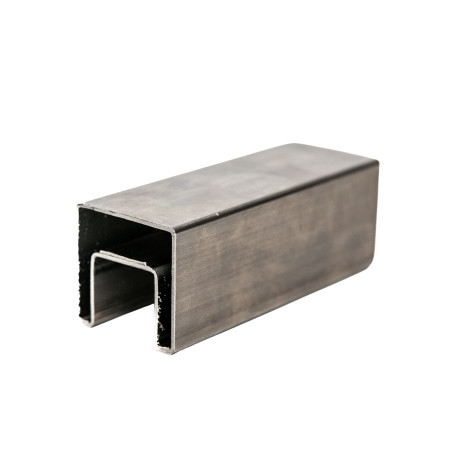

40×40 mm plakanais kvadrātveida profils atbilst Strofix 40×40 margu stabiem un kvadrātveida šķērsgriezuma komponentēm ģeometriskai, stūrainai margu sistēmai.

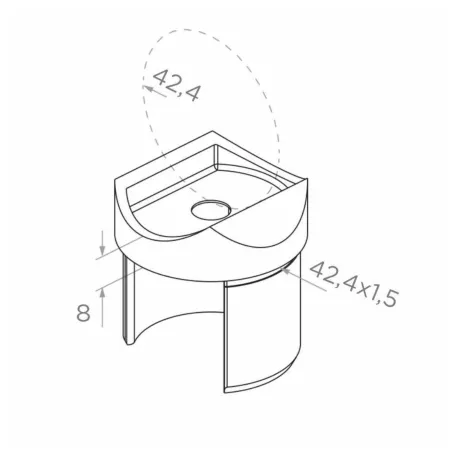

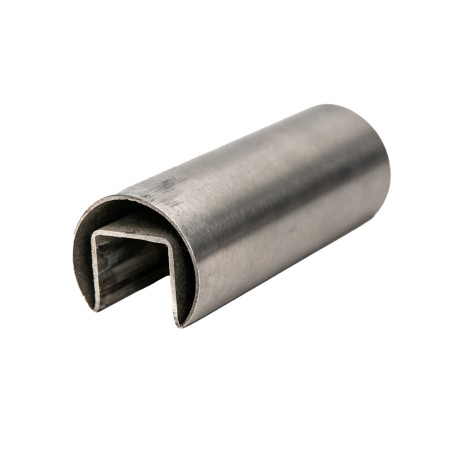

Ø42,4 × 15 mm ovālais (D-veida) profils ir paredzēts montāžai uz stikla augšdaļas — plakanā apakšpuse atbalstās uz stikla malas caur kanālstieni un spiešanas gumiju, bet noapaļotā augšdaļa nodrošina ērtu satvērienu.

Izvēlieties profilu, kas atbilst stabu sistēmai un montāžas metodei.

2. Montāžas metode: uz staba vai uz stikla

Montāža uz staba novieto rokturi virs margu stabiem, izmantojot roktura balstus no kategorijas Roktura balsti.

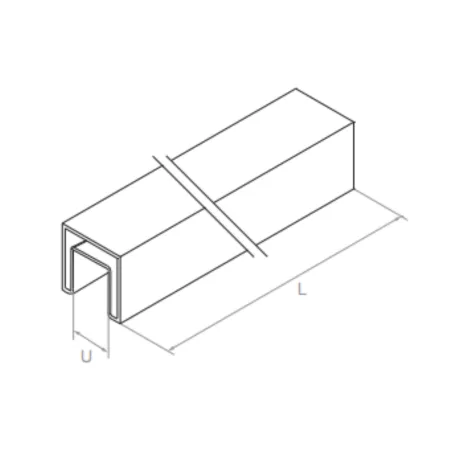

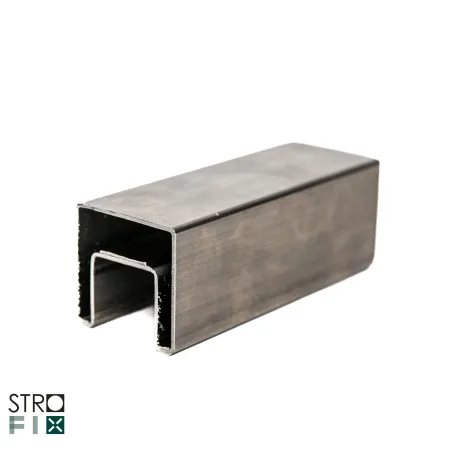

Montāža uz stikla piestiprina rokturi tieši pie stikla paneļa augšējās malas, izmantojot kanālstieni un spiešanas gumiju — gumija satver stiklu no abām pusēm kanāla iekšienē, turot sliedi vietā bez urbšanas.

Montāžai uz stikla nepieciešams kanālstienis, spiešanas gumija, kas atbilst stikla biezumam, un attiecīgā ovālā profila savienojumi.

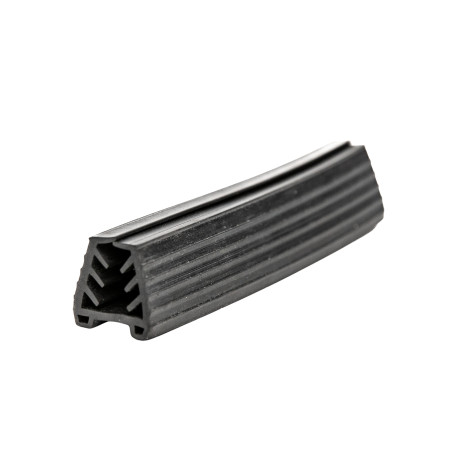

3. Stikla biezums spiešanas gumijām (8–21,52 mm)

Spiešanas gumijas ir pieejamas biezuma diapazonos atbilstoši stikla panelim: 8–11,52 mm, 11,52–13,52 mm, 16,76–17,52 mm un 20,76–21,52 mm.

Gumijai precīzi jāatbilst faktiskajam stikla biezumam, lai nodrošinātu drošu satvērienu.

Gumijas tiek piegādātas 2500 mm un 5000 mm garumos — aprēķiniet kopējo roktura garumu un izvēlieties atbilstoši.

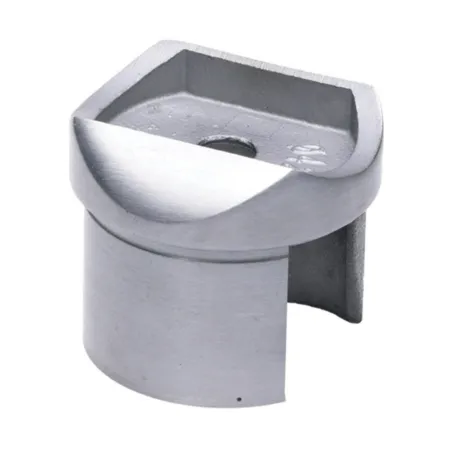

4. Savienojumi: stūri, gali un pārejas

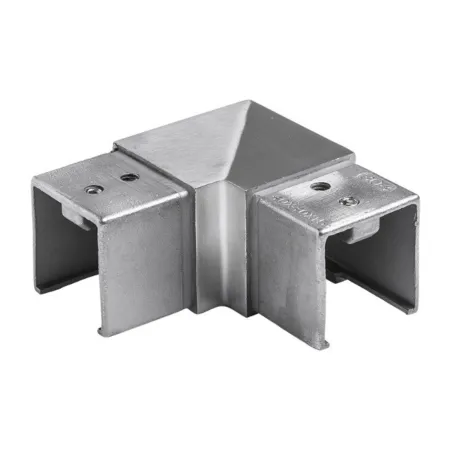

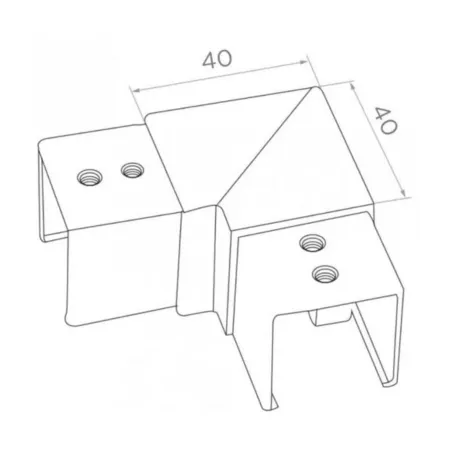

Horizontālie 90° savienojumi savieno divas roktura sekcijas taisnā leņķa stūrī līmeņa posmā.

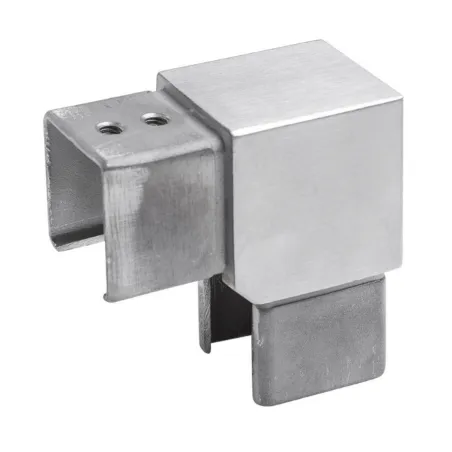

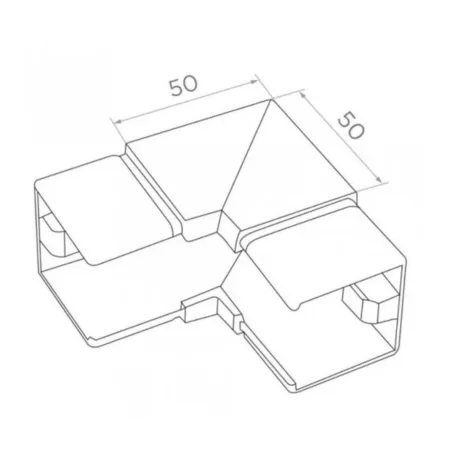

Vertikālie 90° savienojumi savieno līmeņa un kāpņu slīpuma sekcijas, kur margas maina leņķi.

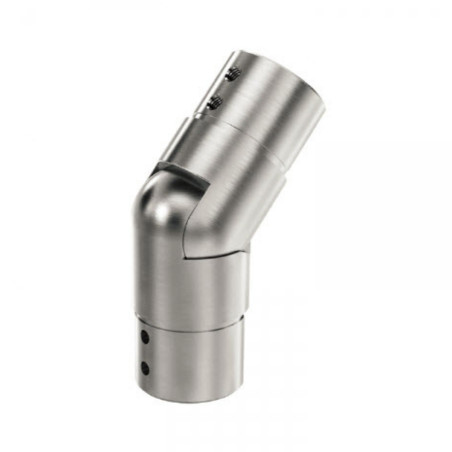

Regulējamie līdzenie līkumi (tikai Ø42,4 × 15) ļauj precīzi noregulēt leņķi uz vietas.

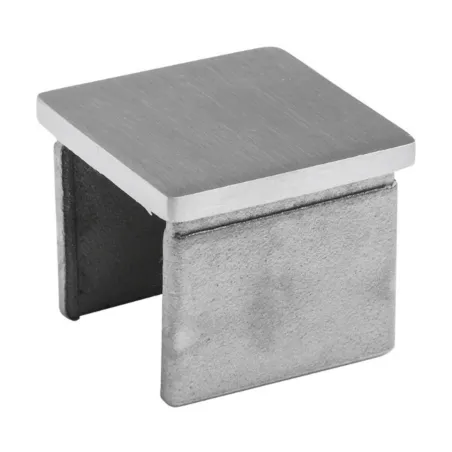

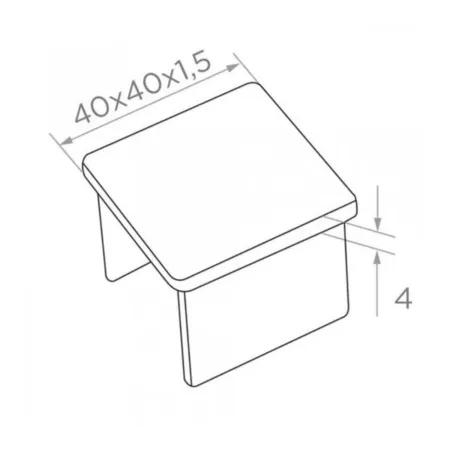

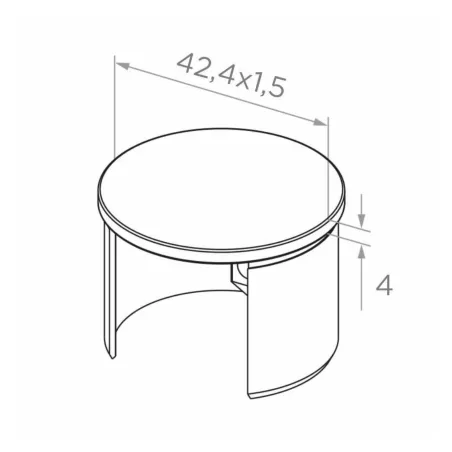

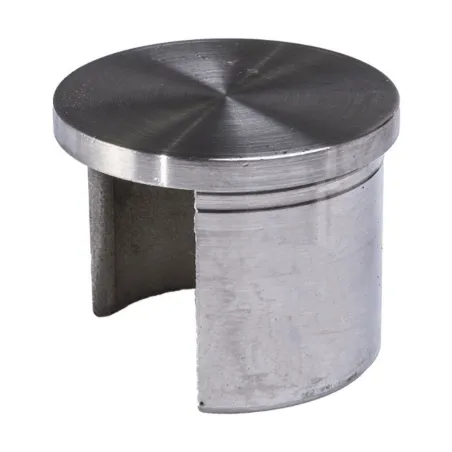

Gala vāciņi noslēdz roktura atvērto galu posma sākumā un beigās.

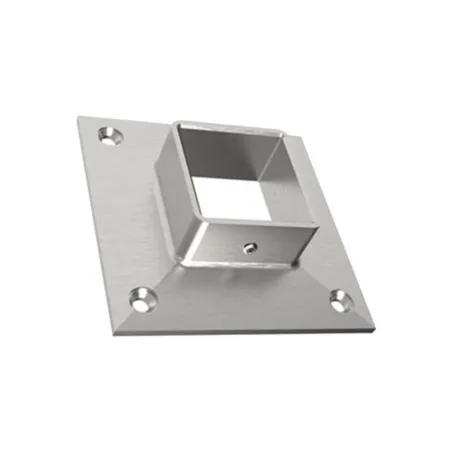

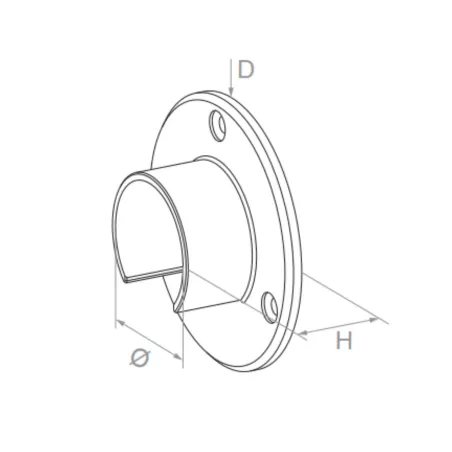

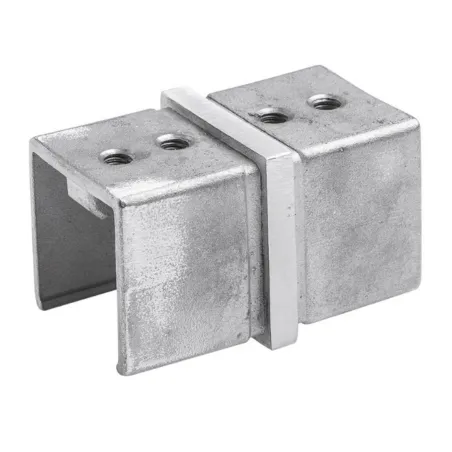

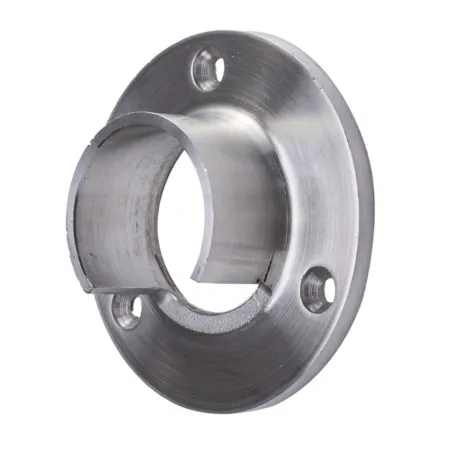

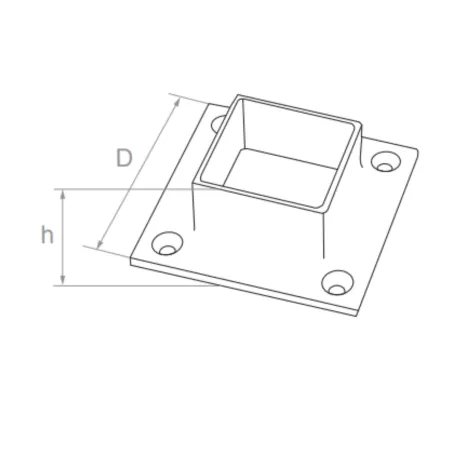

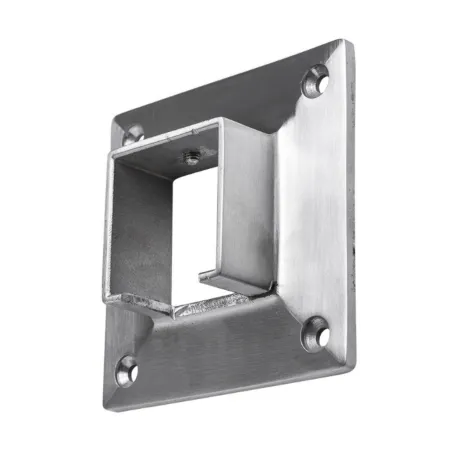

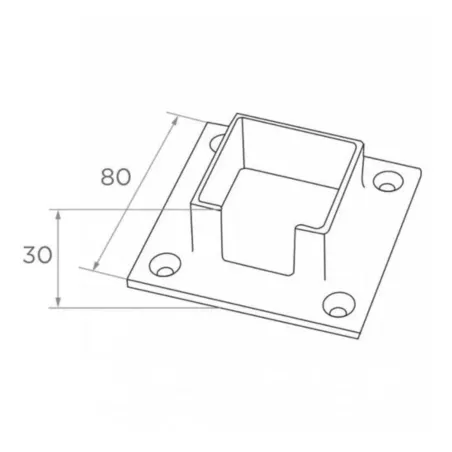

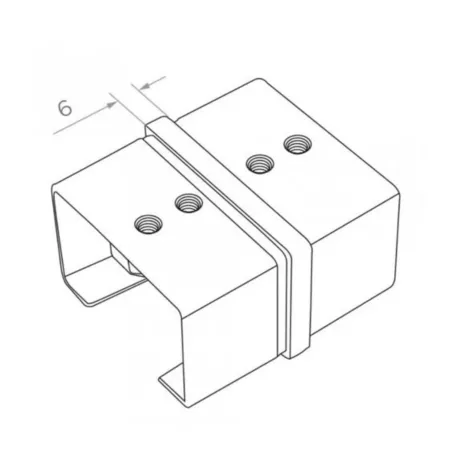

Aksiālie roktura stiprinājumi savieno divas taisnas sekcijas gals pie gala.

Pirms pasūtīšanas noteikti visas savienojumu pozīcijas margu izkārtojumā.

5. Kanālstieņa materiāls: AISI 304 vai alumīnijs

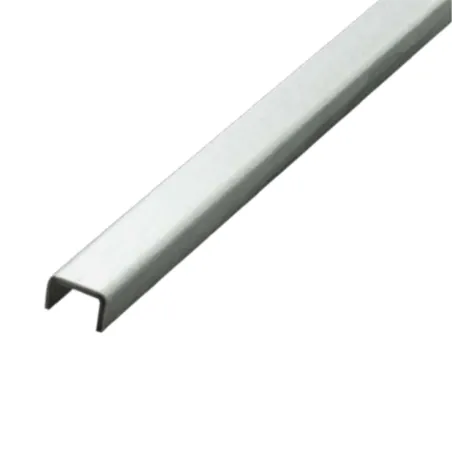

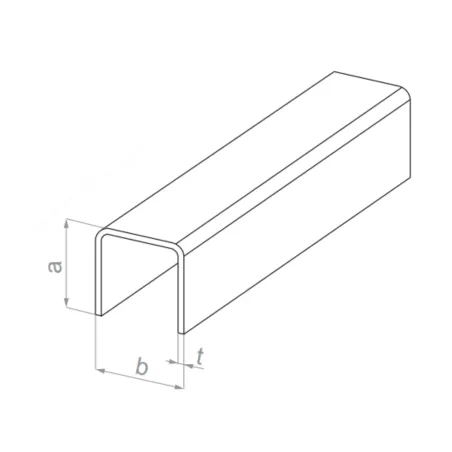

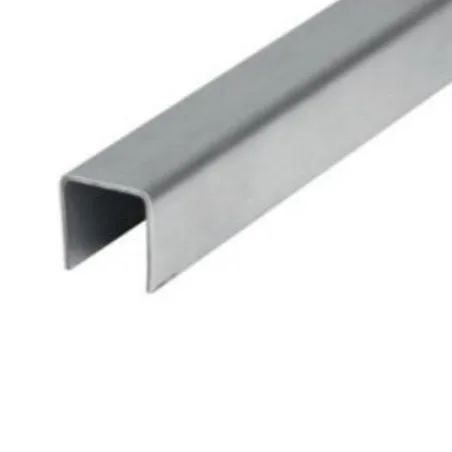

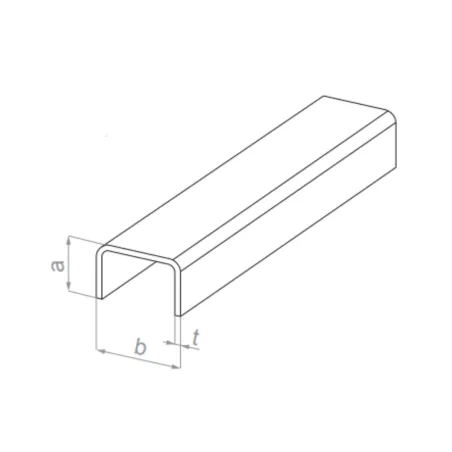

Kanālstieņi ir pieejami AISI 304 nerūsējošā tērauda (2500 mm) un alumīnija 1050 (3000 mm) izpildījumā.

Nerūsējošais tērauds vizuāli un konstrukcijai atbilst rokturim un savienojumiem.

Alumīnijs ir vieglāka, ekonomiskāka opcija, kur kanāls ir paslēpts roktura profila iekšienē un nav redzams.
