Stikla jumtiņu atsaites stiprinājuma plāksne, apaļa d60

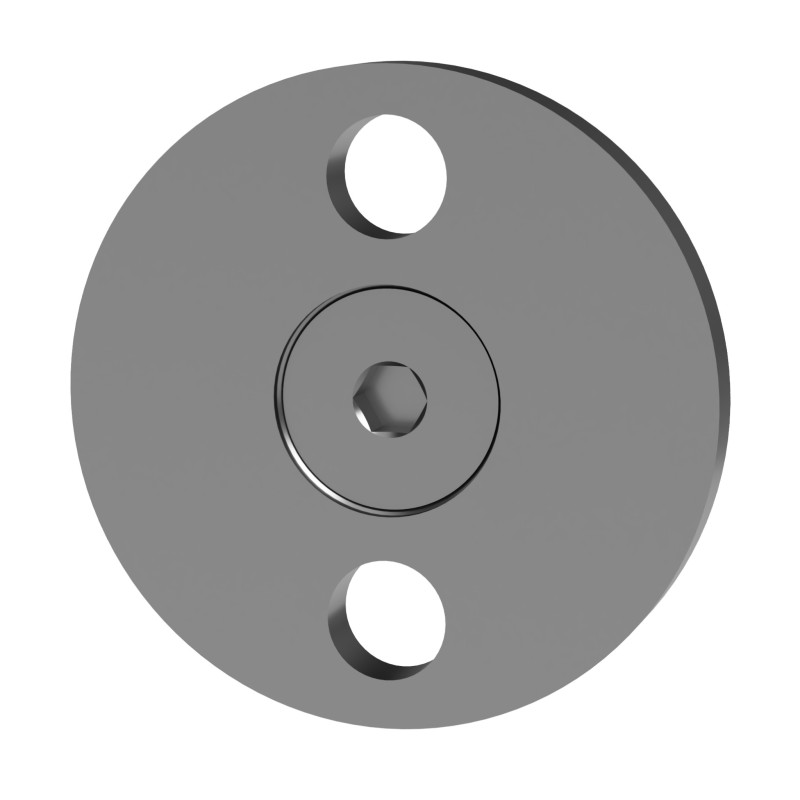

Strofix jumtiņa sienas stiprinājuma plāksne ir apaļa Ø60 mm dekoratīva rozete stikla jumtiņa sienas stiprinājuma punktam iekaramajās sistēmās. Plāksnei ir M10 × 15 iekšējā vītne, un tā ir izgatavota no nerūsējošā tērauda. Tā nodrošina tīru, pabeigtu izskatu sienas enkura vietā, kur jumtiņa atsaites stieņu sistēma savienojas ar ēkas fasādi.

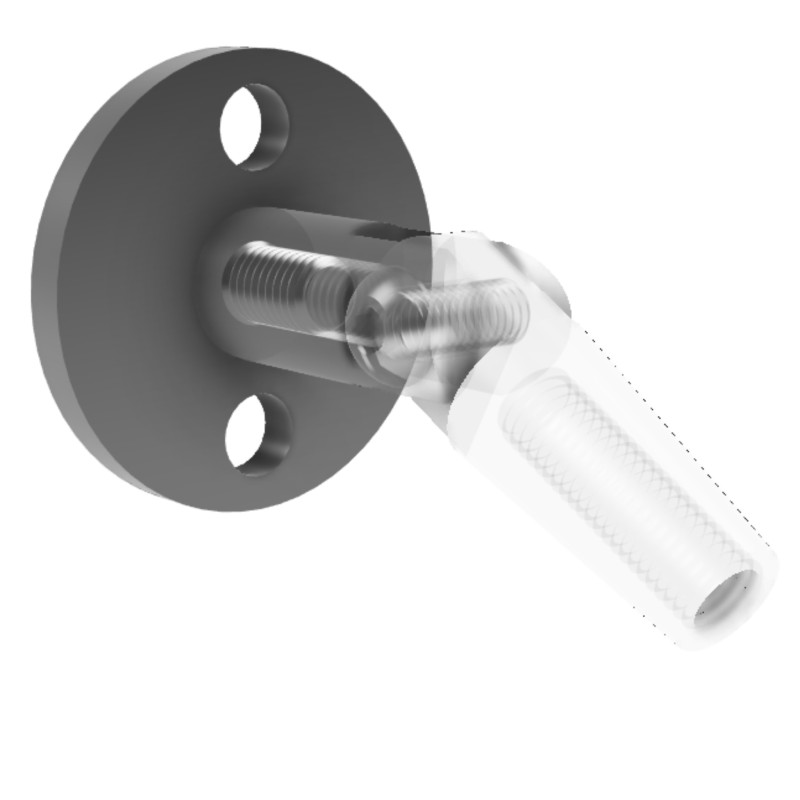

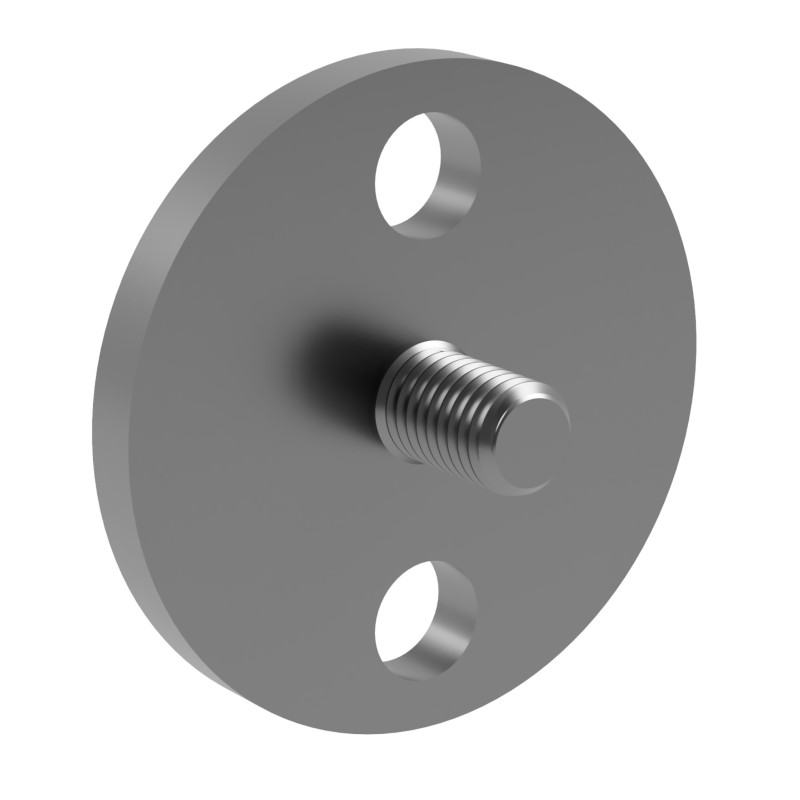

Apaļā sienas plāksne tiek uzskrūvēta uz sienas stiprinājuma M10 vītņstieņa, nosedzot enkurpunktu un prezentējot gludu Ø60 mm apļveida virsmu pret sienu. Šis ir redzamais komponents, ko ēkas lietotājs redz sienas savienojumā — strukturālais stiprinājums aiz tā ir noslēpts ar plāksni. Ø60 mm diametrs saskaņojas ar citiem d60 komponentiem Strofix iekaramajā stikla jumtiņu klāstā, nodrošinot vizuālu konsekvenci visos sienas puses savienojuma punktos.

Šis produkts ir komponents Strofix iekaramajā stikla jumtiņu sistēmā.

Pielietojumi:

• Dekoratīvs nosegums sienas enkurpunktam iekaramajās stikla jumtiņu sistēmās
• Tīra rozetes apdare atsaites stieņa sienas savienojumā uz ēku fasādēm
• Aizstājoša sienas plāksne esošajām Strofix iekaramā jumtiņa instalācijām
• Vizuāla konsekvence visos d60 sienas puses jumtiņa stiprinājuma punktos
• Strukturālā sienas enkura noslēpšana aiz pabeigtas Ø60 mm rozetes

BUJ:

Kam šī sienas plāksne ir paredzēta?

Sienas plāksne ir redzamā dekoratīvā rozete, kas nosedz strukturālo sienas stiprinājumu atsaites stieņa savienojuma punktā. Tā tiek uzskrūvēta uz sienas stiprinājuma M10 vītņstieņa, prezentējot tīru Ø60 mm virsmu pret sienu.

Kādi ir izmēri?

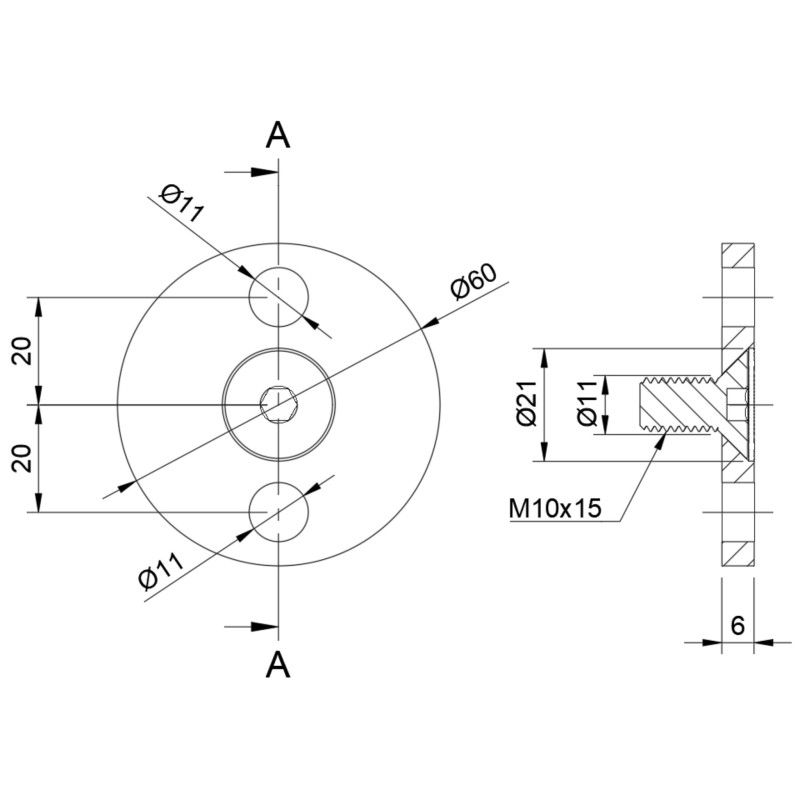

Plāksne ir Ø60 mm apaļa ar M10 × 15 iekšējo vītni (M10 vītne, 15 mm dziļums).

Kā plāksne tiek piestiprināta?

Plāksne tiek uzskrūvēta uz M10 vītņstieņa, kas izvirzās no strukturālā sienas stiprinājuma. Līme vai papildu instrumenti nav nepieciešami — tā tiek uzskrūvēta ar roku.

Vai šī ir iekļauta sienas atsaites stieņa stiprinājumā?

Sienas plāksne un sienas atsaites stieņa stiprinājums ir ar vienādu SKU (SJ50WT-I-04). Pārbaudiet produkta lapu, lai apstiprinātu, vai plāksne tiek piegādāta kā daļa no sienas stiprinājuma montāžas vai tiek pārdota atsevišķi kā aizstājošais komponents.

Kāds materiāls tiek izmantots?

Plāksne ir izgatavota no nerūsējošā tērauda ar slīpētas kvalitātes virsmas apdari, saskaņojoties ar citiem Strofix iekaramā jumtiņa klāsta komponentiem.

Vai šī ir piemērota citiem Strofix jumtiņu stiprinājumiem?

Ø60 mm plāksne ir īpaši paredzēta sienas puses enkurpunktam. Stikla puses stiprinājumi izmanto Ø50 mm rozetes. d60 plāksne nav savstarpēji aizstājama ar d50 stikla puses komponentiem.

Par iekaramiem jumtiņiem

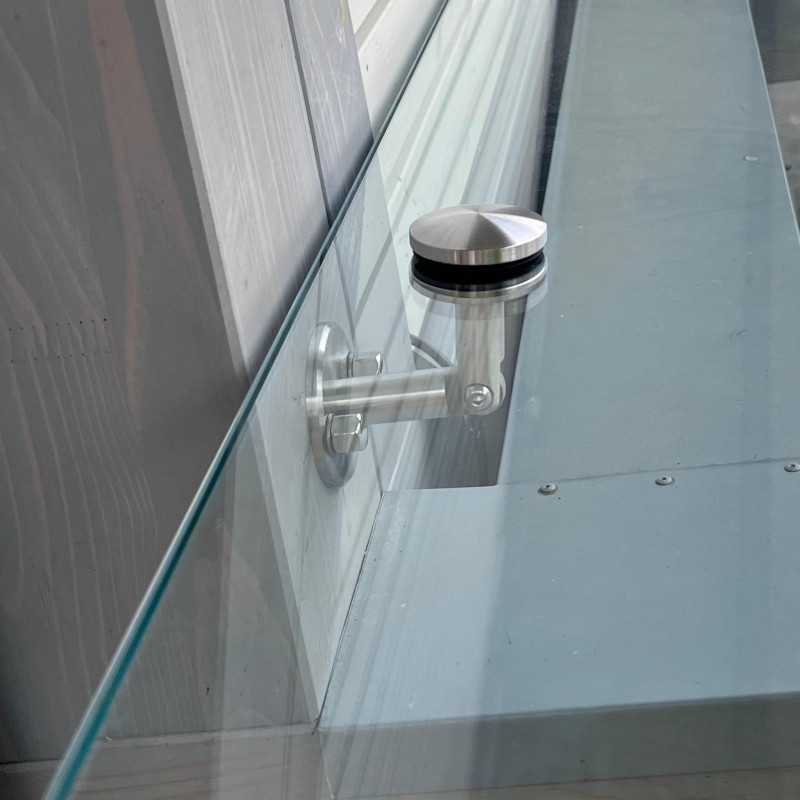

Piekārts stikla jumtiņš ir pie sienas montēts ieejas nojume, kurā nerūsējošā tērauda stiepņi tur stikla paneli no enkurpunktiem augšpusē, pārnesot slodzi pa diagonāli atpakaļ uz ēkas fasādi. Stikla malu, kas ir tuvāk sienai, nes stikla-sienas stiprinājumi, bet viens vai vairāki stiepņi iet no sienas uz leju līdz stikla ārējai malai, turot jumtiņu spriegumā un novēršot nepieciešamību pēc kronšteiniem apakšā.

Strofix piedāvā visas atsevišķās sastāvdaļas piekārtu jumtiņu sistēmām — stiepņus Ø10 un Ø12 mm (garumi no 1000 līdz 2000 mm), stikla-sienas stiprinājumus D50/D60 un D70/D120, stikla-stiepņa stiprinājumus D50 un D70, sienas-stiepņa stiprinājumus D60 un D120, kā arī pilnu sistēmas komplektu — AISI 304 vai AISI 316 nerūsējošā tērauda izpildījumā ar slīpētu virsmu.

Pareizā komponentu izvēle ir atkarīga no jumtiņa laiduma, stikla svara, vides apstākļiem un sienas konstrukcijas.
