Tērauda enkurstienis D20, L 320mm, M10

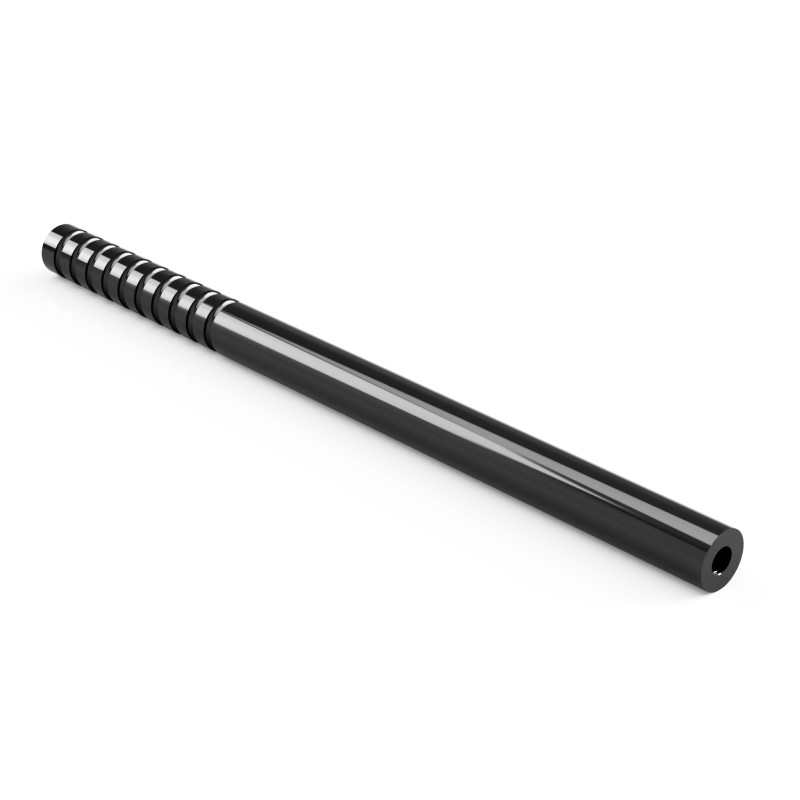

Strofix tērauda enkurstienis D20, L 320 mm, M10 ir S235 oglekļa tērauda enkura stienis ar 320 mm garumu, M10 vītni un 20 mm ķermeņa diametru (ø). Enkuram ir elektroforētiskais pārklājums (e-pārklājums) — katodiskais elektropārklāšanas process, kas nodrošina vienmērīgu korozijas aizsardzību pa visu stieņa virsmu.

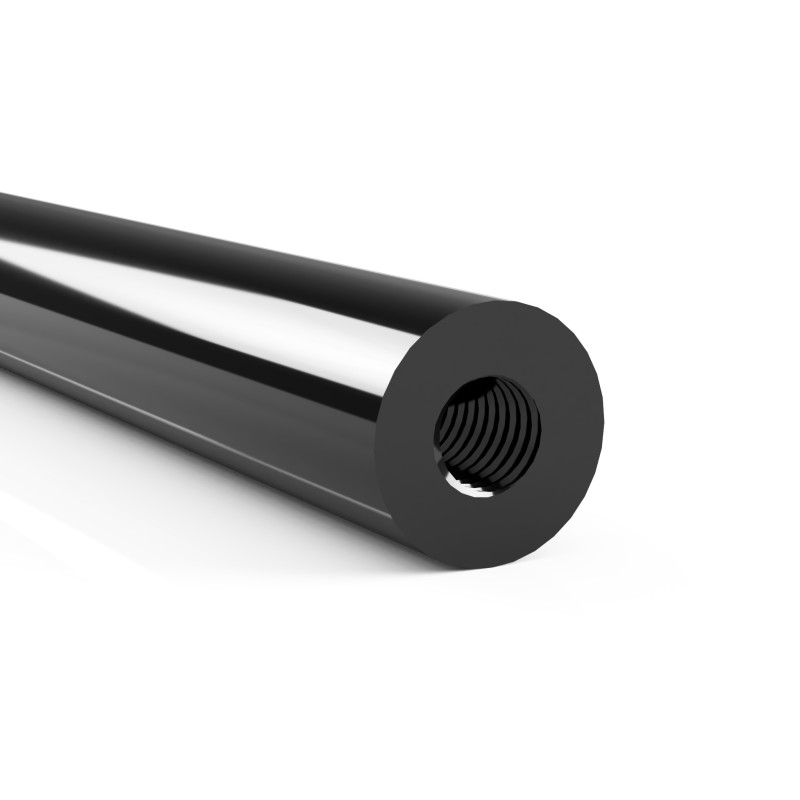

Enkura stienis tiek iestrādāts betonā — vai nu ķīmiski ar enkura javu, vai iebetonnēts svaigā betonā — ar vītņoto M10 galu, kas izvirzās, lai nostiprinātu margu stabu pamatnes plāksnes, stikla jumtiņu kronšteiņus un citus strukturālos komponentus. M10 vītne atbilst pamatnes plāksnēm ar Ø11 mm skrūvju caurumiem, kas ir standarta skrūvju modelis Ø100 mm apaļās caurules pamatnes plāksnēs un 100 × 100 mm kvadrātcaurules pamatnes plāksnēs. 320 mm garums nodrošina standarta dziļuma iestrādi grīdas plākšņu un balkonu plākšņu instalācijām. Elektroforētiskais pārklājums atšķiras no cinka galvanizācijas — tas ir krāsai līdzīgs iegremdēšanas pārklājums, kas uzklāts ar elektrisko lādiņu, nodrošinot konsekventu plēves biezumu un labu saķeri ar tērauda pamatni.

Šis produkts ir viena fiksēta konfigurācija — M10, Ø20, L = 320 mm, tikai S235 elektroforētiskais.

Pielietojumi:

• Standarta dziļuma M10 betona enkurošana ar elektroforētisko korozijas aizsardzību
• Grīdas plākšņu un balkonu plākšņu margu stabu pamatnes plākšņu instalācijas
• Stikla jumtiņu kronšteinu enkurošana, kur specificēts M10 skrūvju modelis un 320 mm iestrāde
• Pielietojumi, kur elektroforētiskais pārklājums ir vēlams pār cinka galvanizāciju
• Ķīmiskā vai iebetonnēšanas enkurošana margu un balustrāžu strukturālajiem stiprinājumiem

BUJ:

Kādi ir enkura stieņa izmēri?

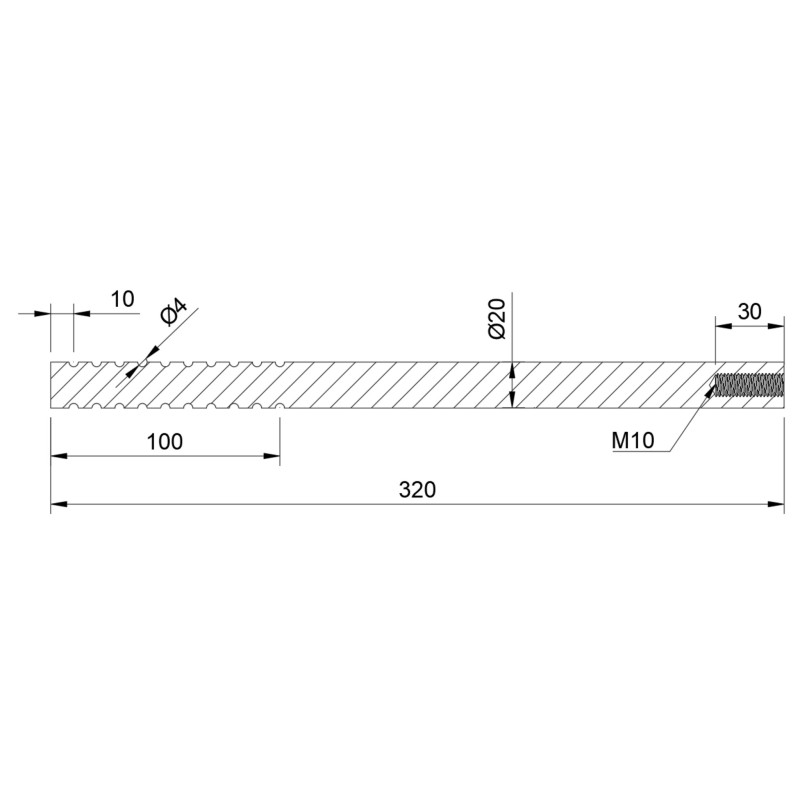

Stienim ir M10 vītne, 20 mm ķermeņa diametrs (ø) un 320 mm kopējais garums (L).

Kas ir elektroforētiskais pārklājums?

Elektroforētiskais pārklājums (e-pārklājums) ir korozijas aizsardzības process, kur tērauda stienis tiek iegremdēts krāsas vannā un elektriskais lādiņš nogulsnē vienmērīgu pārklājuma plēvi uz virsmas. Tas nodrošina konsekventu plēves biezumu, labu saķeri un korozijas izturību. Tas atšķiras no cinka galvanizācijas, kas nogulsnē metālisku cinka slāni.

Ar ko šis atšķiras no cinkotā M10 L=320 enkura?

Strofix klāstā ir gan cinkotie, gan elektroforētiski pārklātie S235 enkuri L = 320 mm garumā. Cinkotā versija (daudzvariantu, SKU ED8320B) izmanto cinka pārklājumu un ir pieejama M8/M10/M12 ar Ø16/Ø20 ķermeņa opcijām. Šī vienas konfigurācijas versija izmanto elektroforētisko pārklājumu ar fiksētu M10, Ø20 specifikāciju.

Kādas pamatnes plāksnes izmanto M10 skrūvju caurumus?

Strofix Ø100 mm apaļās caurules pamatnes plāksnēm un 100 × 100 mm kvadrātcaurules pamatnes plāksnēm ir Ø11 mm caurumi M10 skrūvēm.

Kāds materiāls tiek izmantots?

S235 strukturālais tērauds ar elektroforētisko pārklājumu. Nerūsējošā tērauda enkuriem skatiet AISI 304 enkuru (L = 330 mm).

Kā enkurs tiek uzstādīts?

Enkuru var ķīmiski salīmēt ar enkura javu (Essve ONE vai ONE-ICE) vai iebetonnēt tieši svaigā betonā.

Par enkuriem un skrūvēm

Enkuri un skrūves ir mehāniskie stiprinājumi, kas nostiprina stikla stiprinājumus, jumtiņu kronšteiņus, margu stabus, franču balkonu turētājus un citu arhitektūras aparatūru pie ēkas pamatnes. Tie pārnes konstrukcijas slodzes no redzamās aparatūras betonā, mūrī, siltinātās fasādēs vai koka karkasā.

Strofix piedāvā 16 produktus šajā kategorijā: tērauda enkurus četros garumos (150, 220, 320 un 400 mm) ar stieņu diametriem Ø16 un Ø20 mm, enkura uzmavu (M10 × 80 mm), starplikas cauruli (L = 100 mm), atsevišķas skrūves (M10 × 45), cepuru uzgriežņus (M10), paplāksnes, dubultos nerūsējošā tērauda vītņotos stieņus (M8, 60 un 100 mm), kokskrūvi (Ø10 × 180 mm) un iepriekš saskaņotus skrūvju un stiprinājumu komplektus 1, 2, 3 vai 4 stikla jumtiņu kronšteiniem — konfigurējamus mūrim bez siltumizolācijas, mūrim ar siltumizolāciju un koka karkasa konstrukcijai.

Materiāli ir AISI 304 nerūsējošais tērauds un S235 konstrukciju tērauds.

Pareizais stiprinājums ir atkarīgs no sienas veida, aparatūras produkta, skrūves izmēra un nepieciešamā iedziļināšanas garuma.
