Stikla jumtiņu atsaites stiprinājums stiklā, d50mm

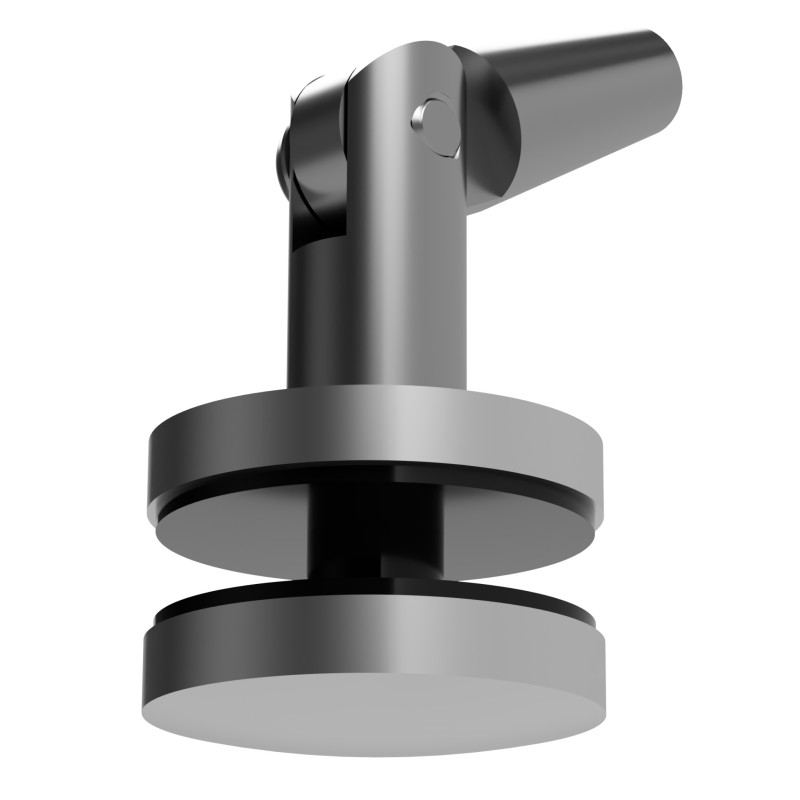

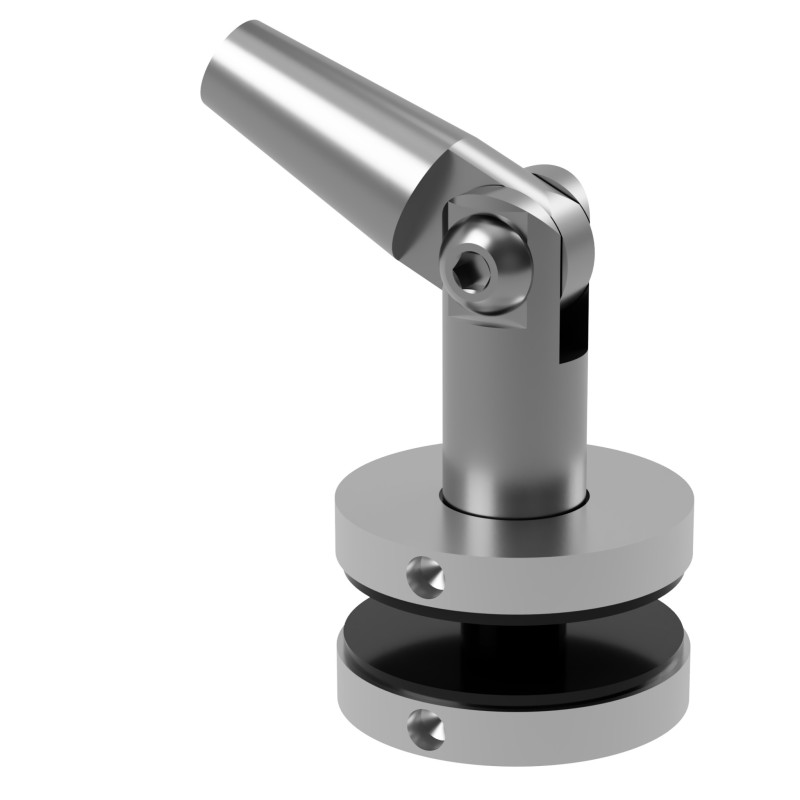

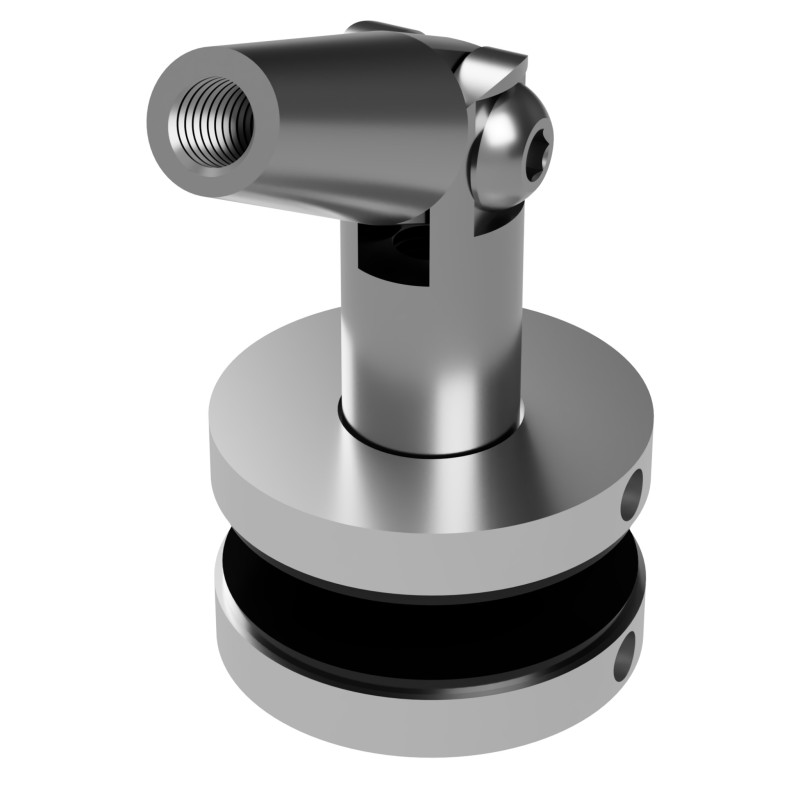

Strofix jumtiņa stikla-atsaites stiprinājums ir nerūsējošā tērauda stiprinājums iekaramajām stikla jumtiņu sistēmām, kas nospiež stikla jumtiņa paneli tā ārējā malā un savienojas ar atsaites stieni augšā. Stiprinājumam ir Ø50 mm rozete (d50), un tas uzņem stikla paneļus no 8 līdz 17,52 mm biezumā. Pieejams AISI 304 ar slīpētu virsmu. Pasūtot izvēlieties tērauda marku nolaižamajā izvēlnē.

Stikla-atsaites stiprinājums tiek novietots pie stikla jumtiņa paneļa ārējās (brīvās) malas — malas, kas ir vistālāk no ēkas sienas. Tas iet caur iepriekš izurbtu caurumu stiklā, nospiežot paneli starp divām rozetēm, un tam ir augšējais savienojuma punkts, kur pievienojas atsaites stienis. Atsaites stienis iet uz augšu no šī stiprinājuma līdz pie sienas montētajam atsaites stieņa stiprinājumam (SKU SJ50WT) uz fasādes augšā, piekārot stikla paneli pie sienas. Šis ir kritiskais nesošais savienojuma punkts, kur stikla paneļa svars tiek pārnests uz atsaites stieni. 8–17,52 mm stikla biezuma diapazons aptver vienkāršu rūdītu stiklu un laminēta drošības stikla konfigurācijas. AISI 304 ir piemērots aizsargātām instalācijām.

Šis produkts ir viens komponents Strofix iekaramajā stikla jumtiņu sistēmā.

Pielietojumi:

• Ārējās malas stikla nospiešana un atsaites stieņa savienojums iekaramajās jumtiņu sistēmās
• Slodzes pārneses punkts, kur stikla paneļa svars tiek uzņemts ar atsaites stieni
• Stikla jumtiņu instalācijas ar vienkāršu rūdītu stiklu (8–12 mm)
• Stikla jumtiņu instalācijas ar laminētu drošības stiklu (līdz 17,52 mm)

BUJ:

Ko šis stiprinājums dara?

Stikla-atsaites stiprinājums nospiež stikla jumtiņa paneli tā ārējā malā un nodrošina savienojuma punktu atsaites stienim. Atsaites stienis iet uz augšu no šī stiprinājuma līdz sienas enkuram augšā, piekārot stikla paneli. Šis ir galvenais nesošais savienojuma punkts iekaramajam jumtiņam.

Ar ko šis atšķiras no stikla-sienas stiprinājuma?

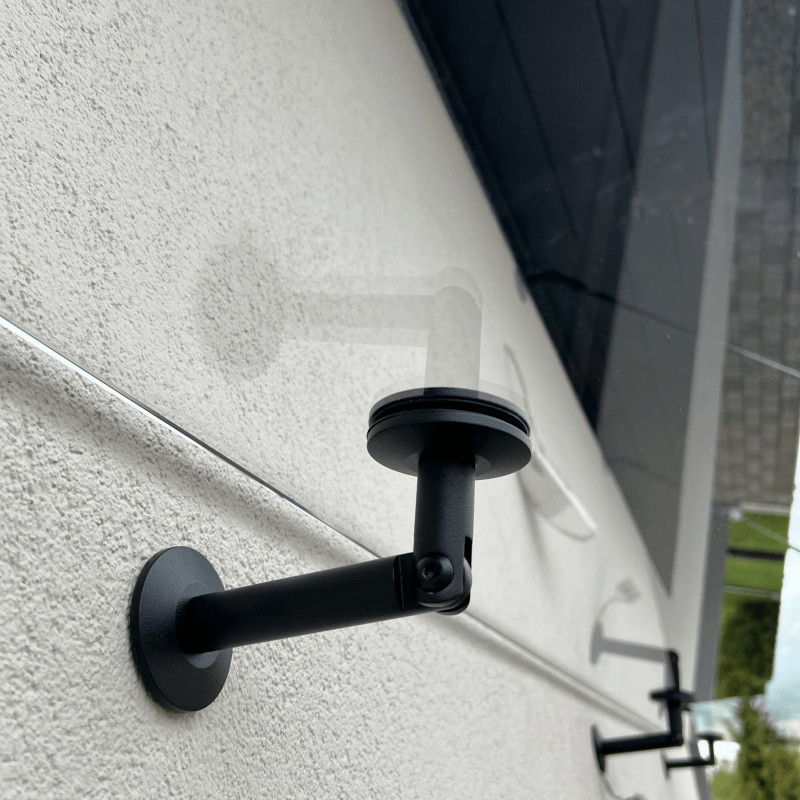

Stikla-sienas stiprinājums (SKU SJ50WG) nospiež stiklu un savienojas tieši ar ēkas sienu — to izmanto pie stikla sienas puses malas. Šis stikla-atsaites stiprinājums nospiež stiklu un savienojas ar atsaites stieni — to izmanto pie ārējās (brīvās) malas. Tipiskam iekaramajam jumtiņam ir nepieciešami abi: stikla-sienas stiprinājumi sienas pusē un stikla-atsaites stiprinājumi ārējā malā.

Kādi stikla biezumi tiek atbalstīti?

Stiprinājums uzņem stikla paneļus no 8 līdz 17,52 mm biezumā, aptverot vienkāršu rūdītu stiklu (8, 10, 12 mm) un laminētu drošības stiklu (piem., 8,76, 10,76, 13,52, 17,52 mm).

Kāds ir rozetes diametrs?

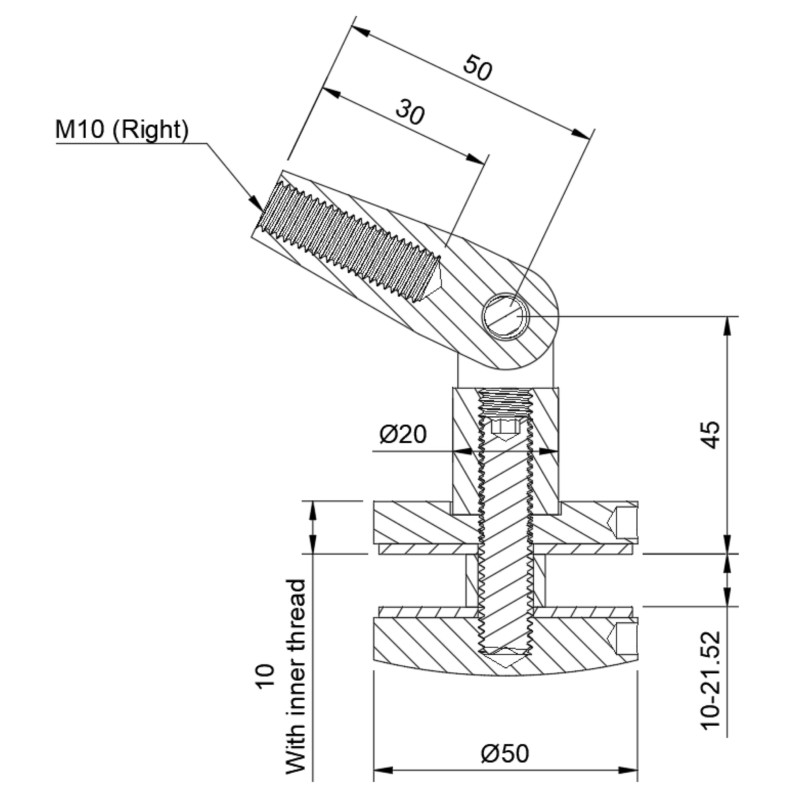

Rozetes diametrs ir Ø50 mm (d50). Tā ir apļveida plāksne, kas redzama abās stikla paneļa virsmās.

Kādas tērauda markas ir pieejamas?

AISI 304 ir pašlaik pieejams.

Kādi citi komponenti ir nepieciešami?

Pilnam iekaramajam jumtiņam nepieciešami arī: stikla-sienas stiprinājums (sienas puses stikla savienojums), sienas-atsaites stieņa stiprinājums (augšējais sienas enkurs), atsaites stienis (d10, savienojot šo stiprinājumu ar sienas enkuru) un pats stikla jumtiņa panelis. Skatiet Strofix sistēmas komplektu pilnam iepakojumam.

Par iekaramiem jumtiņiem

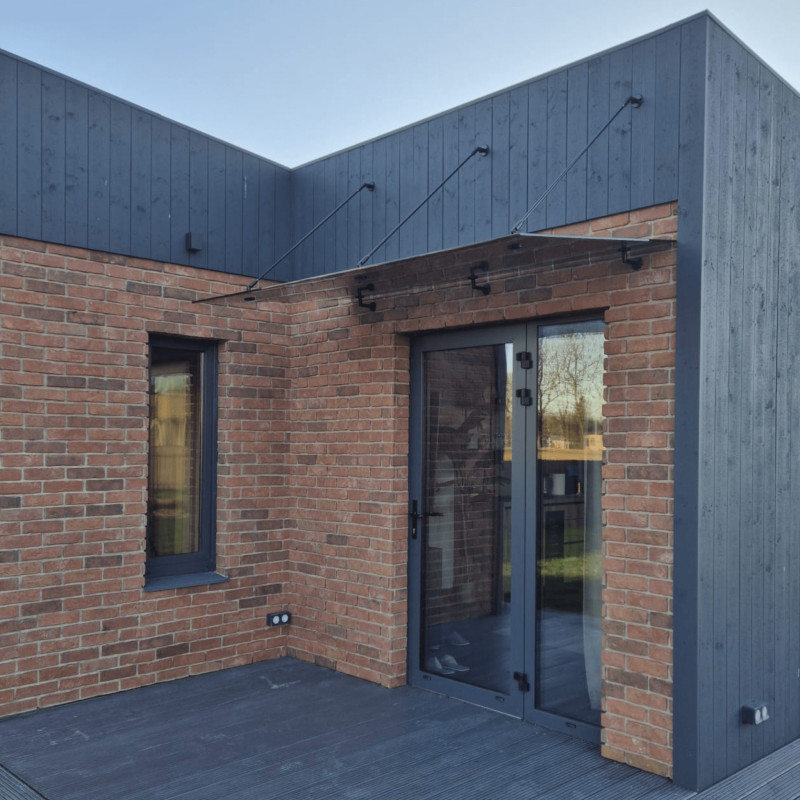

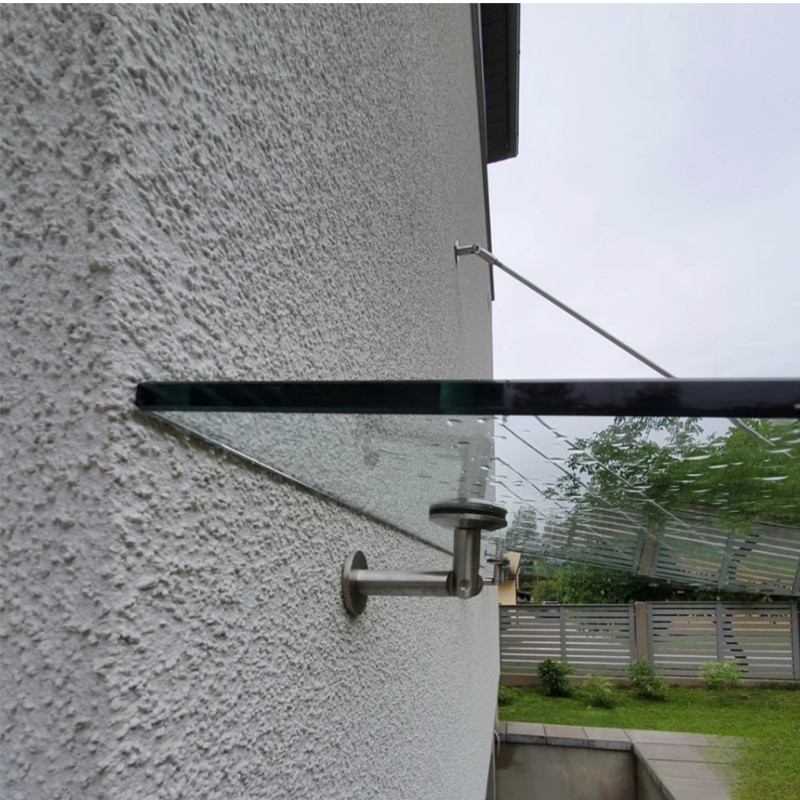

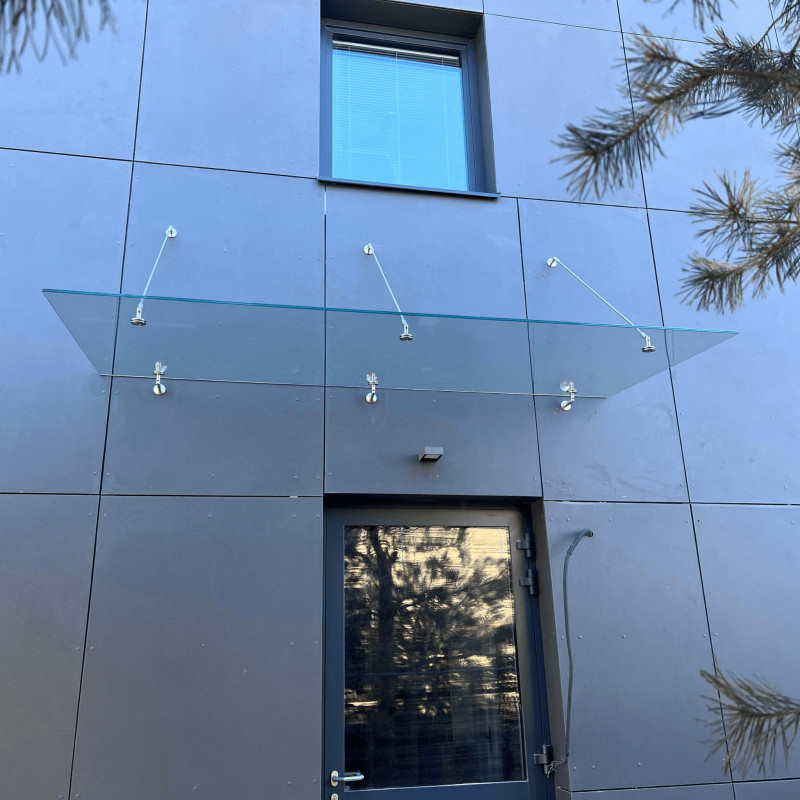

Piekārts stikla jumtiņš ir pie sienas montēts ieejas nojume, kurā nerūsējošā tērauda stieņi tur stikla paneli no enkurpunktiem augšpusē, pārnesot slodzi pa diagonāli atpakaļ uz ēkas fasādi. Stikla malu, kas ir tuvāk sienai, nes stikla-sienas stiprinājumi, bet viens vai vairāki stieņi iet no sienas uz leju līdz stikla ārējai malai, turot jumtiņu spriegumā un novēršot nepieciešamību pēc kronšteiniem apakšā.

Strofix piedāvā visas detaļas, kas nepieciešamas piekaramo jumtiņu sistēmu izveidei — piekares stieņus, stiprinājumus, kas notur stiklu pie sienas, savienotājus, kas saista stieņus ar stiklu un sienu, kā arī pilnus sistēmas komplektus — visi izgatavoti no nerūsējošā tērauda ar izvēlēto apdari.

Jumtiņš pasargā ieeju no lietus un sniega, ļaujot apmeklētājiem ierasties sausiem un aizsargājot durvis un slieksni no pastāvīgas laikapstākļu iedarbības, kas pagarina to kalpošanas laiku. Tā kā stikls ir caurspīdīgs, dienasgaisma joprojām sasniedz ieeju, tāpēc telpa zem jumtiņa nešķiet tumša vai noslēgta. Stieņu piekare atstāj fasādi gandrīz neapsegtu, kas ir īpaši vērtīgi ēkām ar smalku ķieģeļu mūri, akmens apdari vai citiem svarīgiem arhitektūras elementiem.

Pareizā komponentu izvēle ir atkarīga no jumtiņa laiduma, stikla svara, vides apstākļiem un sienas konstrukcijas.
