Reliņu turētāji

Par reliņu turētājiem

Reliņa turētājs ir nerūsējošā tērauda savienojums, kas nostiprina horizontālu stieni vai stieņu pie margu staba, stikla paneļa vai plakanas virsmas, veidojot savienojumu starp aizpildījuma stieni un konstrukciju, caur kuru tas iet.

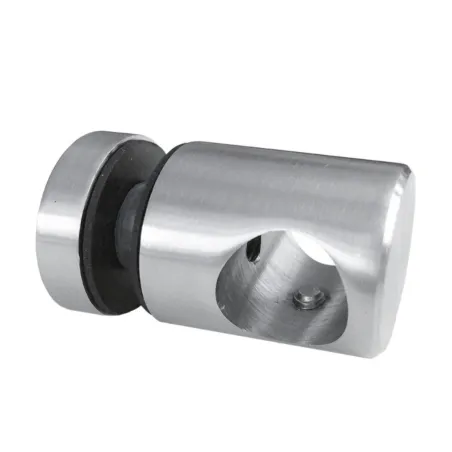

Pie starpposmu stabiem stienis iet caur turētāju; pie gala stabiem tas beidzas aklā caurumā (kreisais vai labais); un uz stikla paneļiem īpašs stikla montāžas turētājs piestiprina stieni pie paneļa virsmas.

Strofix piedāvā 12 šķērssieniņu turētāju produktus vairākās konfigurācijās: caurejošā cauruma turētājus Ø42,4 mm apaļo caurulu un plakansānu stabiem, kreisās un labās puses aklā cauruma stieņu turētājus Ø42,4 mm un plakanajiem stabiem, savienojošos turētājus starpposmu pozīcijām, vertikālo turētāju un stikla montāžas turētāju — AISI 304 vai AISI 316 nerūsējošā tērauda izpildījumā ar slīpētu vai pulētu virsmu, ar turētāju augstumiem 20, 22 un 23 mm Ø10 un Ø12 mm stieņu diametriem.

Pareizais turētājs ir atkarīgs no staba profila, stieņa diametra, pozīcijas margu sistēmā un tā, vai stienis beidzas vai iet cauri.

Kā izvēlēties reliņa turētājus

1. Pozīcija margu sistēmā: caurejošā, gala (aklais caurums) vai savienojošā

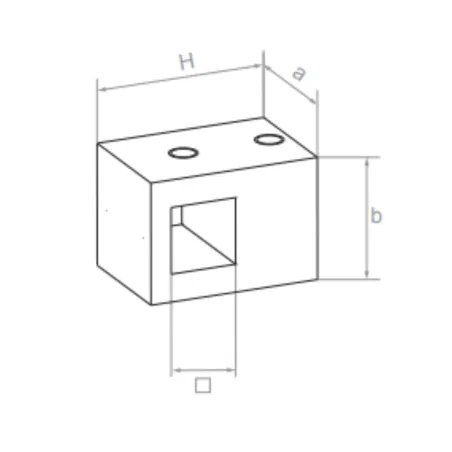

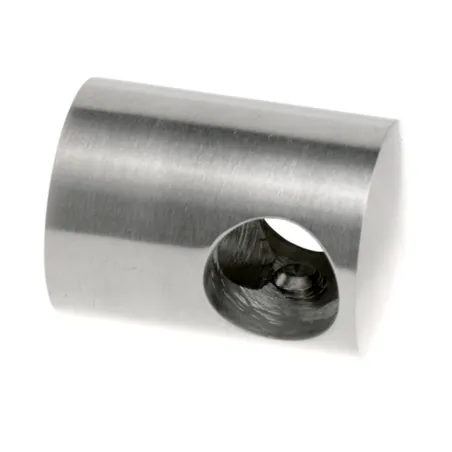

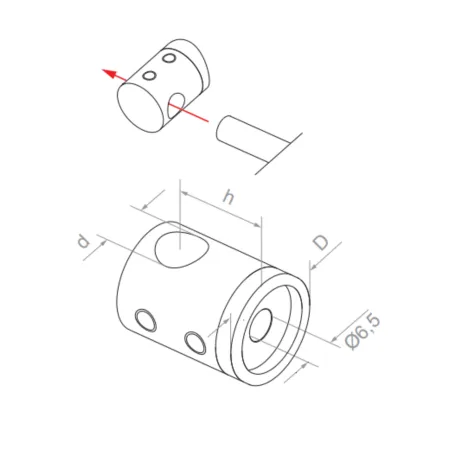

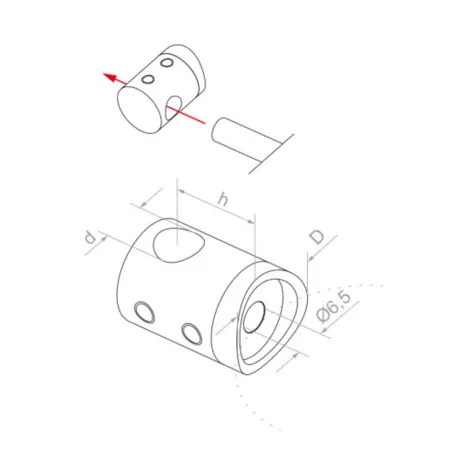

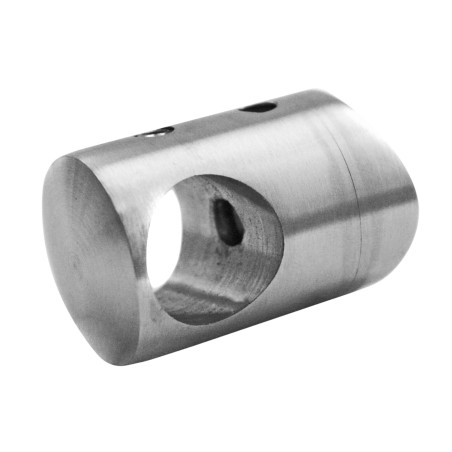

Caurejošā cauruma šķērssieniņu turētāji tiek izmantoti pie starpposmu stabiem, kur stienis iet taisni cauri.

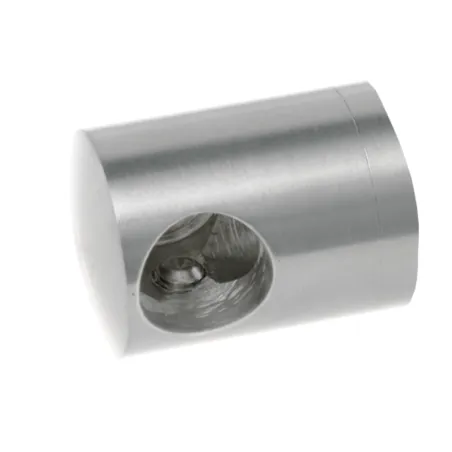

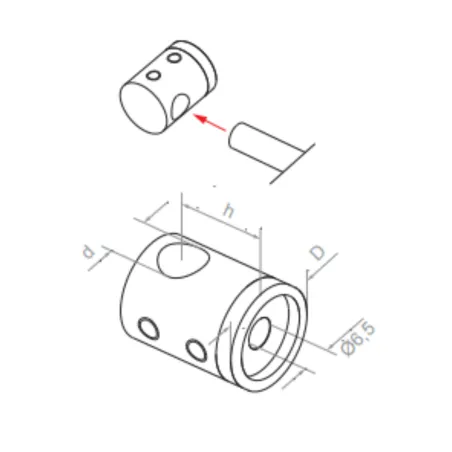

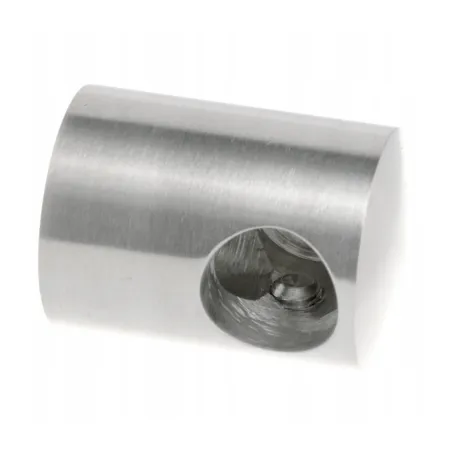

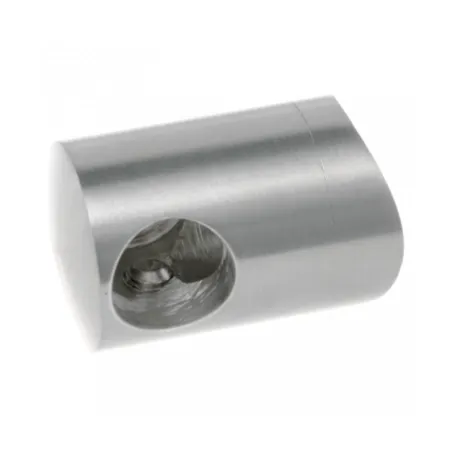

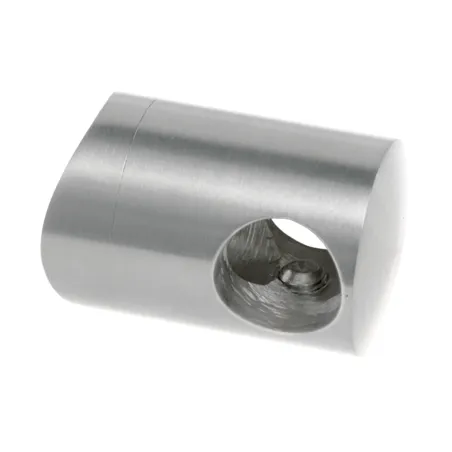

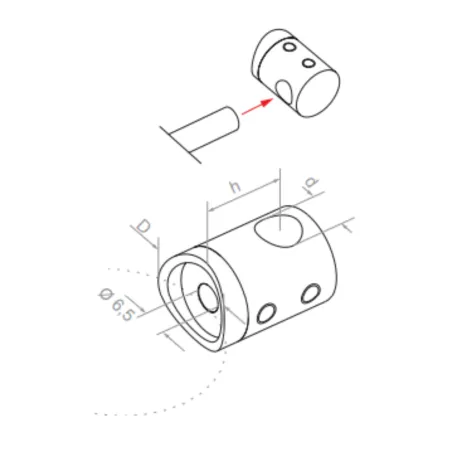

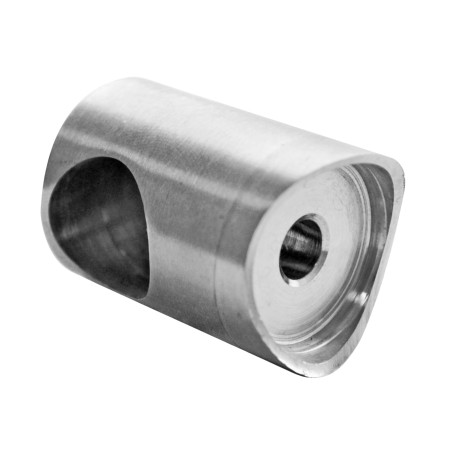

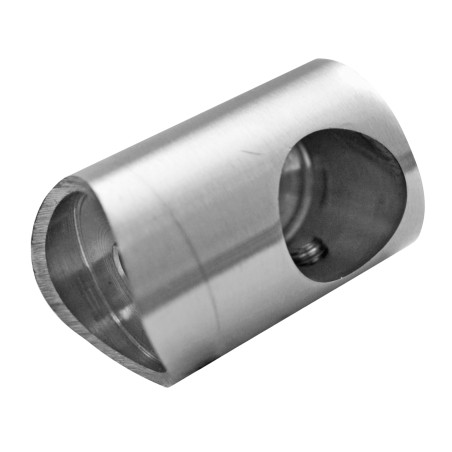

Kreisās un labās puses aklā cauruma stieņu turētāji tiek izmantoti pie gala stabiem, kur stienis beidzas — kreisais vai labais apzīmē margu posma pusi, kurā atrodas gala stabs, skatoties no priekšpuses.

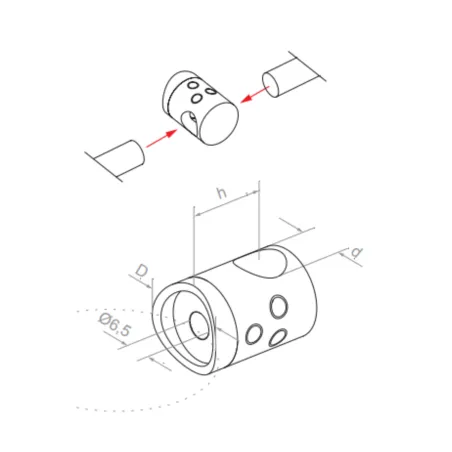

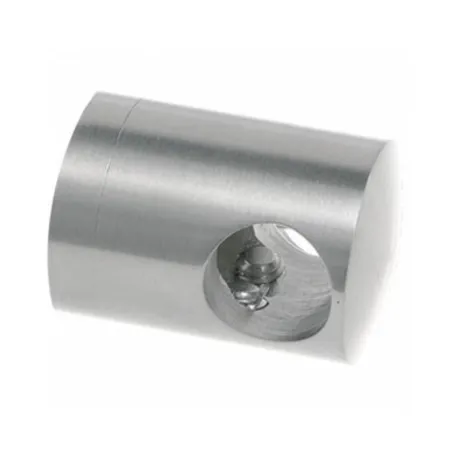

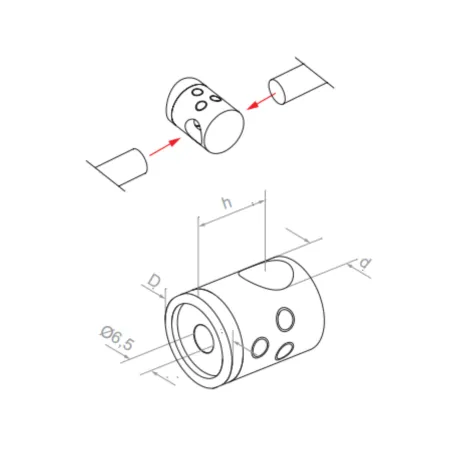

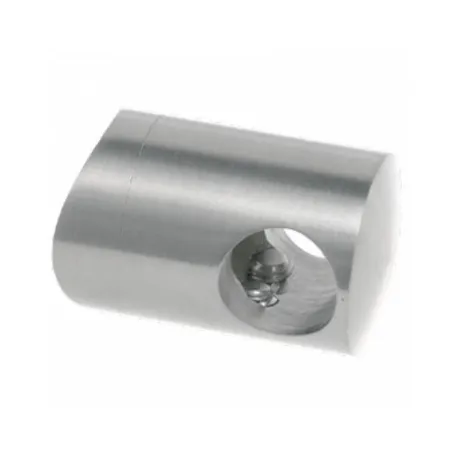

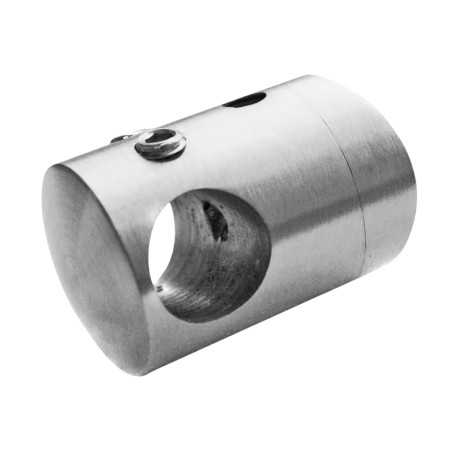

Savienojošie turētāji savieno divas stieņu sekcijas pie starpposma staba.

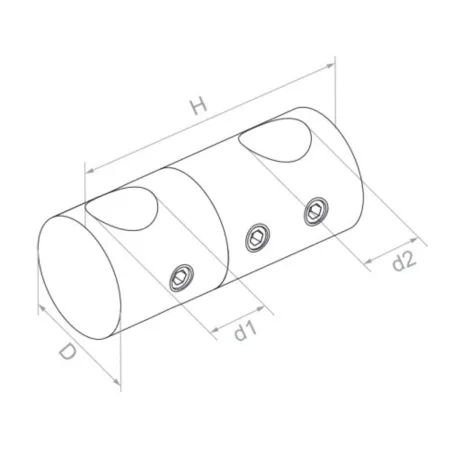

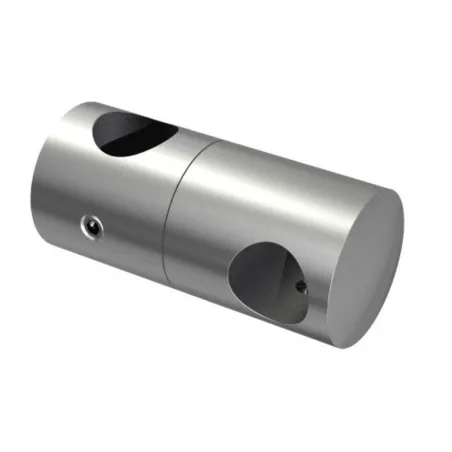

Vertikālais turētājs orientē stieni perpendikulāri standarta horizontālajai plaknei.

Pirms pasūtīšanas noteikti katru pozīciju gar margu izkārtojumu.

2. Staba profils: Ø42,4 mm apaļš vai plakans

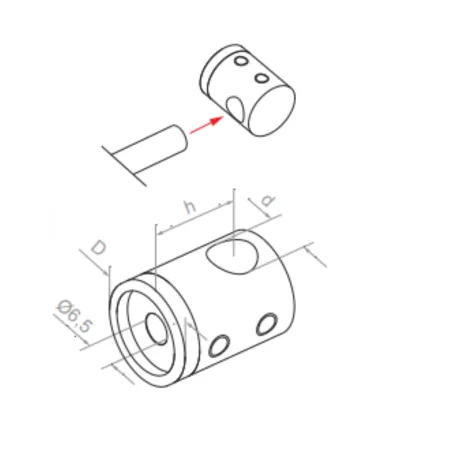

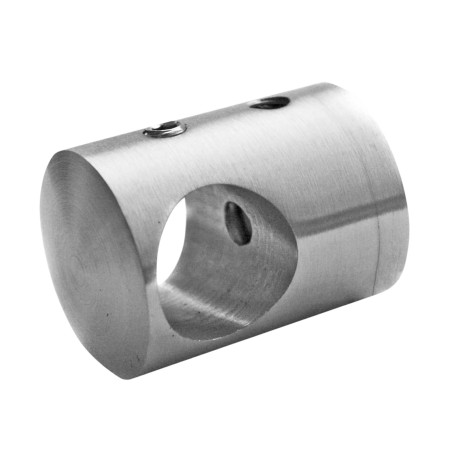

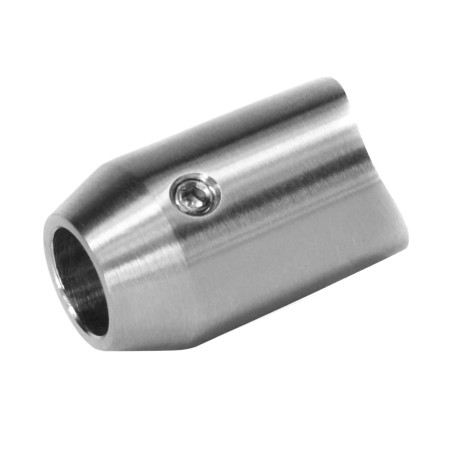

Katrs turētāja veids ir pieejams variantā, kas profilēts Ø42,4 mm apaļo caurulu stabiem, un variantā ar plakanu aizmuguri plakansānu stabiem vai sienas montāžai.

Turētāja pamatnei jāatbilst virsmai, pie kuras tas tiek piestiprināts.

3. Stieņa diametrs (Ø10 vai Ø12 mm)

Caurumam turētājā jāatbilst cietā stieņa diametram, kas tiek izmantots kā horizontālais aizpildījums.

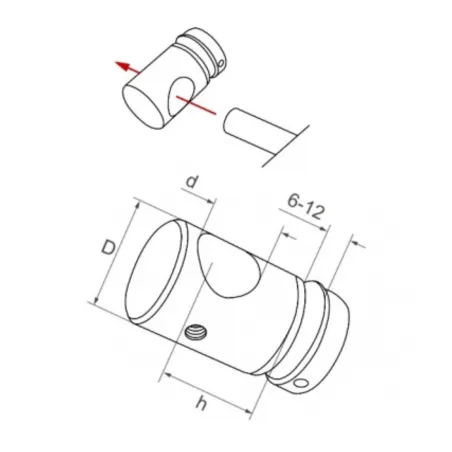

Strofix šķērssieniņu turētāji pieņem Ø10 mm stieņus kā standartu; stikla montāžas turētājs pieņem Ø16 mm.

Pārbaudiet projektam norādīto stieņa diametru un izvēlieties turētāju ar atbilstošo cauruma izmēru.

4. Turētāja augstums (20 / 22 / 23 mm)

Turētāja augstums ir turētāja korpusa vertikālais izmērs, kā tas atrodas uz staba.

Augstumi 20, 22 un 23 mm ir pieejami visā klāstā.

Augstums nosaka turētāja vizuālo proporciju attiecībā pret stabu un atstatumu starp blakus esošajām stieņu līnijām.

Saskaņojiet turētāja augstumu vienmērīgi visā margu posmā.

5. Virsmas apdare un tērauda marka

Slīpētā virsma ir standarta apdare visos 12 produktos, un pulēti varianti ir pieejami sešiem produktiem.

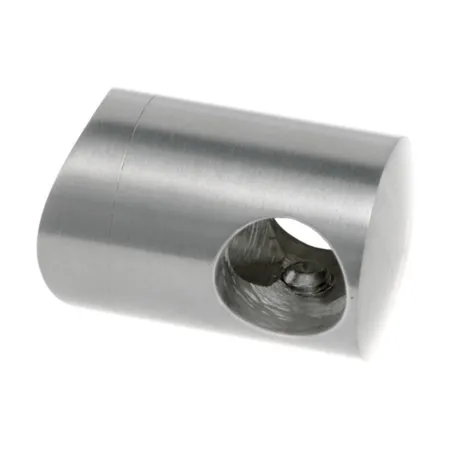

AISI 304 ir standarta marka; AISI 316 ir pieejams vienam Ø42,4 mm šķērssieniņu turētāja variantam piekrastes un paaugstināta mitruma vidēm.
