Cauruļu savienojumi

Kas ir margu cauruļu savienojumi?

Cauruļu savienojumi ir detaļas, ar kurām vienu margu cauruli savieno ar nākamo – stūrī, taisnā līnijā vai vietā, kur satiekas trīs vai četras caurules. Savienojuma līkumiem ir tāds pats ārējais izmērs kā caurulei, un tos ievieto caurules galos, tāpēc margām paliek viena gluda līnija ar šauru savienojuma vietu.

Tie paredzēti Strofix sortimenta caurulēm: Ø42,4x2 mm apaļajai caurulei, 40x40x2 mm kantainajam profilam un Ø10 un Ø12 mm masīvajam stienim.

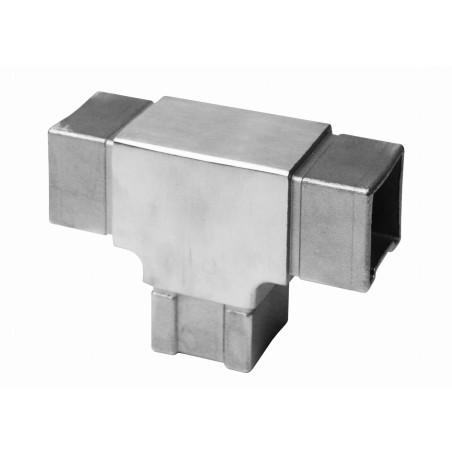

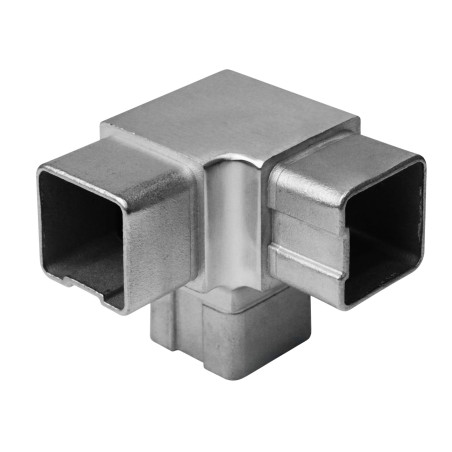

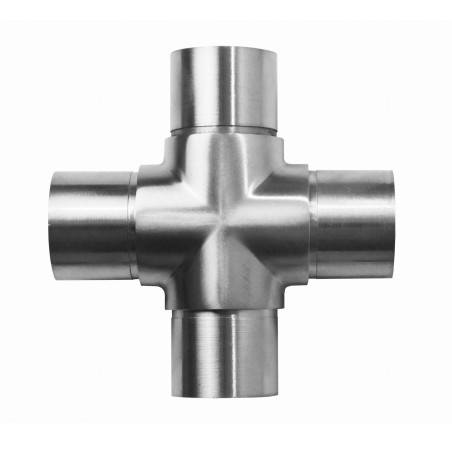

Kāds savienojuma veids man vajadzīgs – L, I, T, Y vai X?

Saskaitiet, cik caurules satiekas savienojumā, un pārbaudiet leņķi starp tām.

Vai savienojumus līmē vai metina?

Lielāko daļu savienojumu līmē: tos ievieto caurules galos un nostiprina ar līmi, tāpēc objektā nav jāmetina un nav jāatjauno apdare. Ieteicamā līme ir anaerobā līme nerūsējošā tērauda detaļām.

Metināmos savienojumus piemetina pie caurules pilnīgi stingram savienojumam: tas ir metināmais savienojuma līkums 90° Ø42,4 mm caurulei, slīpēts vai neapstrādāts, un metināmais krusta savienojums. Pēc metināšanas šuvi noslīpē un atjauno apdari.

Fiksēts vai regulējams – kādi leņķi ir pieejami?

Fiksēts līkums dod precīzu stūri. Regulējamo līkumu iestata objektā pēc kāpņu vai uzbrauktuves slīpuma.

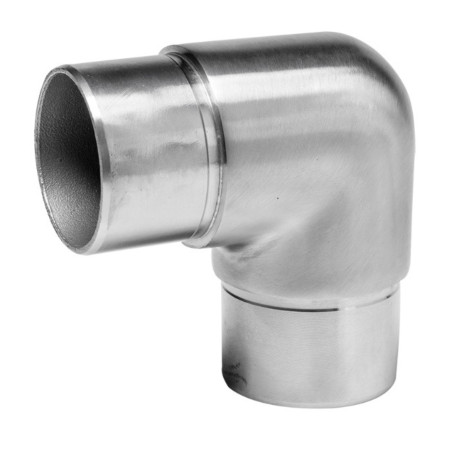

• Fiksēts 90° – savienojuma līkumi Ø42,4 mm caurulei un 40x40 mm profilam, kā arī 90° līkums Ø12 mm stienim
• Fiksēts 135° – apaļš savienojuma līkums Ø42,4 mm caurulei, pulēts
• Regulējams 0–70° – Ø42,4 mm caurulei
• Regulējams 90–180° – zema profila līkumi Ø42,4 mm caurulei un 40x40 mm profilam
• Regulējams plašā diapazonā (modeļi ar atzīmi 360°) – Ø42,4 mm caurulei, slīpēti vai pulēti
• Stieņu līkumi – regulējami Ø10 un Ø12 mm stienim un līkumi Ø12 mm stienim ar 70 vai 102 mm plecu

Divi 135° līkumi kopā dod 90° pagriezienu ar nošķeltu stūri – bieži izmantots risinājums terasēm.

Leņķi iestatiet, pirms līme sacietē. Pēc tam savienojums ir fiksēts.

Cik augsts ir katrs līkums?

Savienojuma augstums (H), kā norādīts katram produktam:

• Noapaļots savienojuma līkums 90°, Ø42,4 mm – H 30 mm
• Savienojuma līkums 90°, Ø42,4 mm – H 35 mm
• Apaļš savienojuma līkums 90° un 135°, Ø42,4 mm – H 44 mm
• Metināms savienojuma līkums 90°, Ø42,4 mm – H 48/57 mm
• Regulējams līkums 90–180°, Ø42,4 mm caurulei un 40x40 mm profilam – H 27 mm
• Regulējams līkums 0–70°, Ø42,4 mm – H 27,5 mm
• Plaša diapazona regulējams līkums, Ø42,4 mm – H 47 mm
• Savienojuma līkums 90°, 40x40 mm – H 45 mm

Zemāks savienojums dod kompaktāku stūri.

AISI 304 vai AISI 316 – slīpēts vai pulēts?

AISI 304 ir standarta tērauda klase. AISI 316 satur molibdēnu un labāk iztur hlorīdus – izvēlieties to jūras tuvumā, pie baseiniem vai vietās, kur kaisa pretslīdes sāli. Tā ir pieejama kā izvēle 90° savienojuma līkumiem Ø42,4 mm caurulei (standarta, noapaļotajam un apaļajam), regulējamajam 90–180° līkumam un taisnajam savienojumam Ø42,4 mm caurulei.

Standarta apdare ir slīpēta. Ø42,4 mm līkumiem un taisnajam savienojumam ir arī pulēti varianti. Metināmais līkums pieejams arī neapstrādāts – apdarei pēc metināšanas.

Kas vēl vajadzīgs cauruļu margām?

• Gala korķi (gala nosegvāki) – noslēdz vaļējus cauruļu un stieņu galus
• Lentera turētāji – kronšteini, kas tur lenteri uz stabiņiem, sienas vai stikla
• Reliņu turētāji – stiprina stieņu pildījumu pie stabiņiem
• Caurules, stieņi – caurules un masīvie stieņi
• Margu stabiņu pēdas – stiprina stabiņus pie grīdas

Visu sistēmu aplūkojam rakstā Margas: kā izvēlēties piemērotāko risinājumu balkonam, terasei vai kāpnēm.

Jautājumi par cauruļu savienojumiem

Kurš savienojums pagriež lenteri kāpņu laukumā?

Regulējams līkums, ko objektā iestata pēc kāpņu slīpuma. Regulējamie līkumi aptver 0–70°, 90–180° un plašu diapazonu, tāpēc salīdziniet diapazonu ar savām kāpnēm.

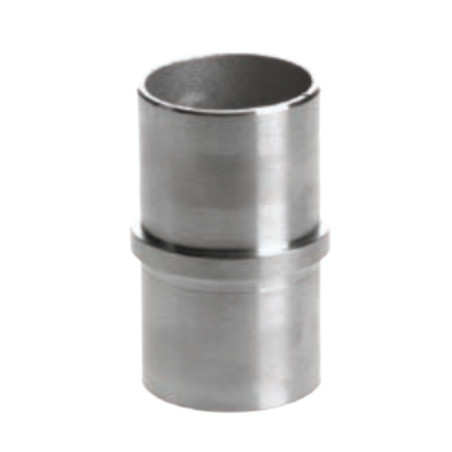

Kā pagarināt lenteri, kas garāks par vienu cauruli?

Ar I veida taisno savienojumu. Tas atrodas abu cauruļu galos iekšpusē, un ārpusē redzama tikai šaura šuve.

Vai savienojumi der āra margām?

Jā. AISI 304 der lielākajai daļai āra margu. Jūras tuvumā, pie baseiniem vai vietās, kur kaisa pretslīdes sāli, izvēlieties AISI 316.
