Stikla jumtiņu stiprinājums Siena-Stikls, d50/d60mm

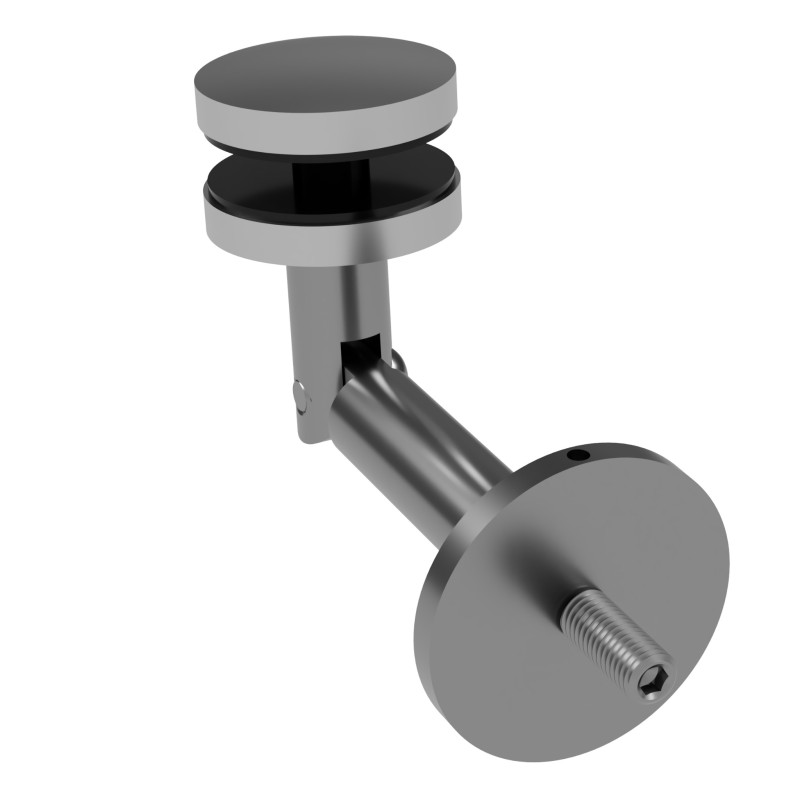

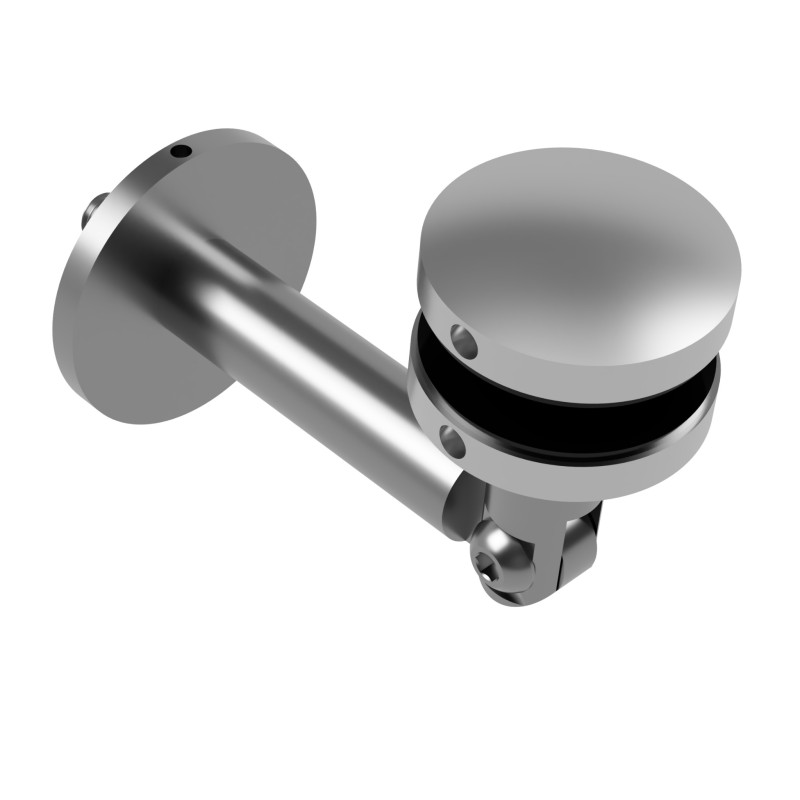

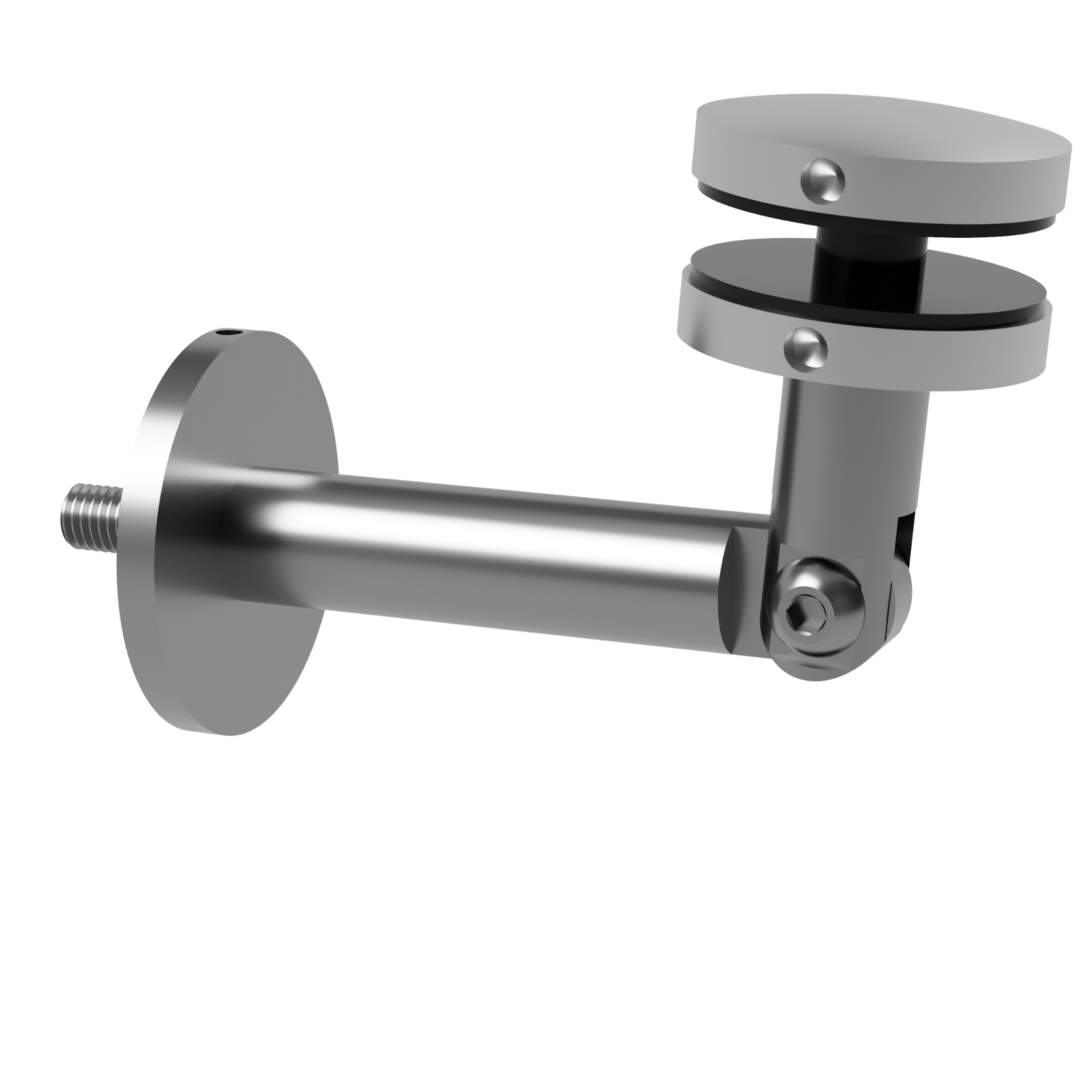

Strofix jumtiņa stikla-sienas stiprinājums ir nerūsējošā tērauda kombinētais stiprinājums iekaramajām stikla jumtiņu sistēmām, kas vienlaikus nospiež stikla jumtiņa paneli un enkuro pie ēkas sienas. Stiprinājumam ir Ø50 mm rozete (d50/d60 mm), un tas uzņem stikla paneļus no 8 līdz 17,52 mm biezumā. Pieejams AISI 304 ar slīpētu virsmu. Pasūtot izvēlieties tērauda marku nolaižamajā izvēlnē.

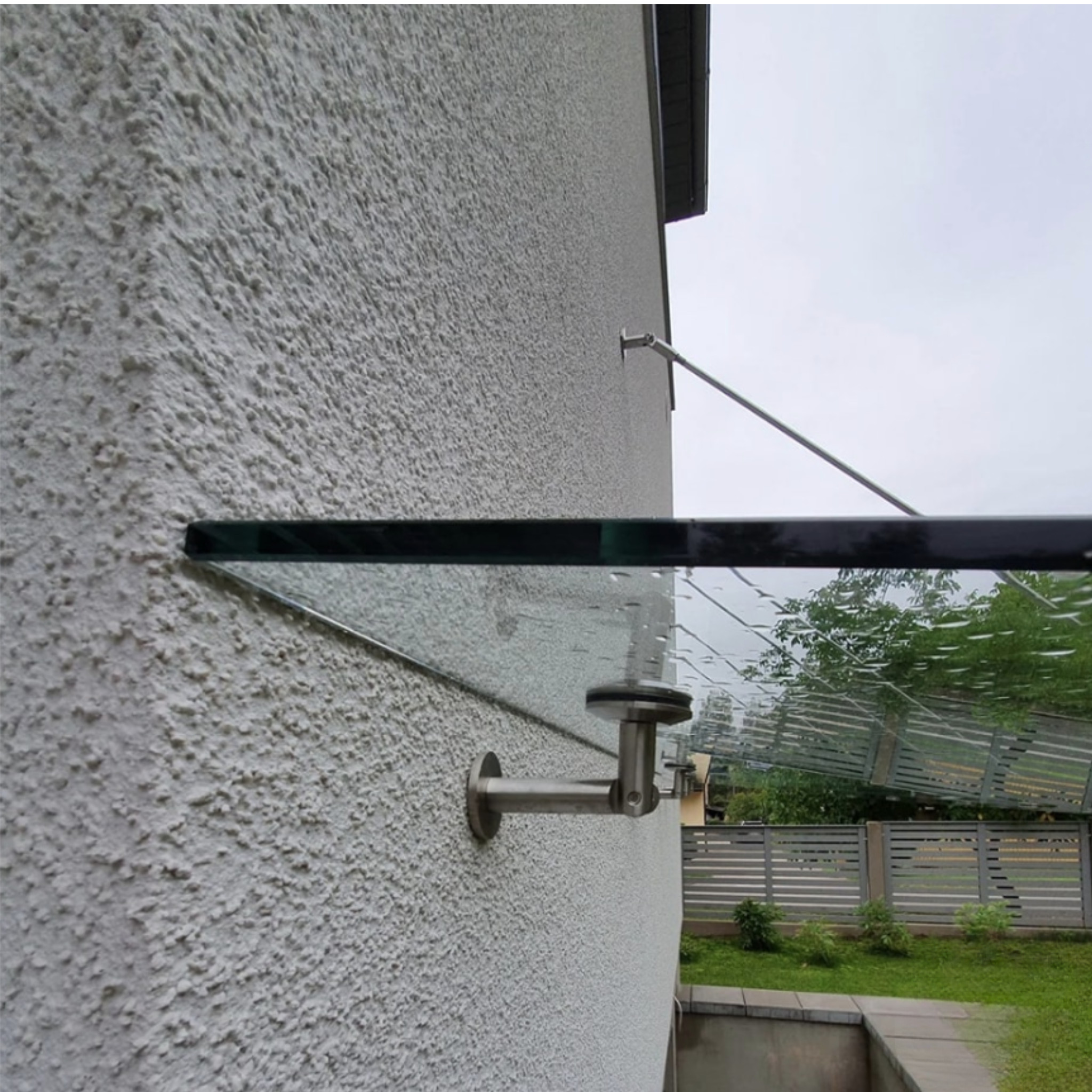

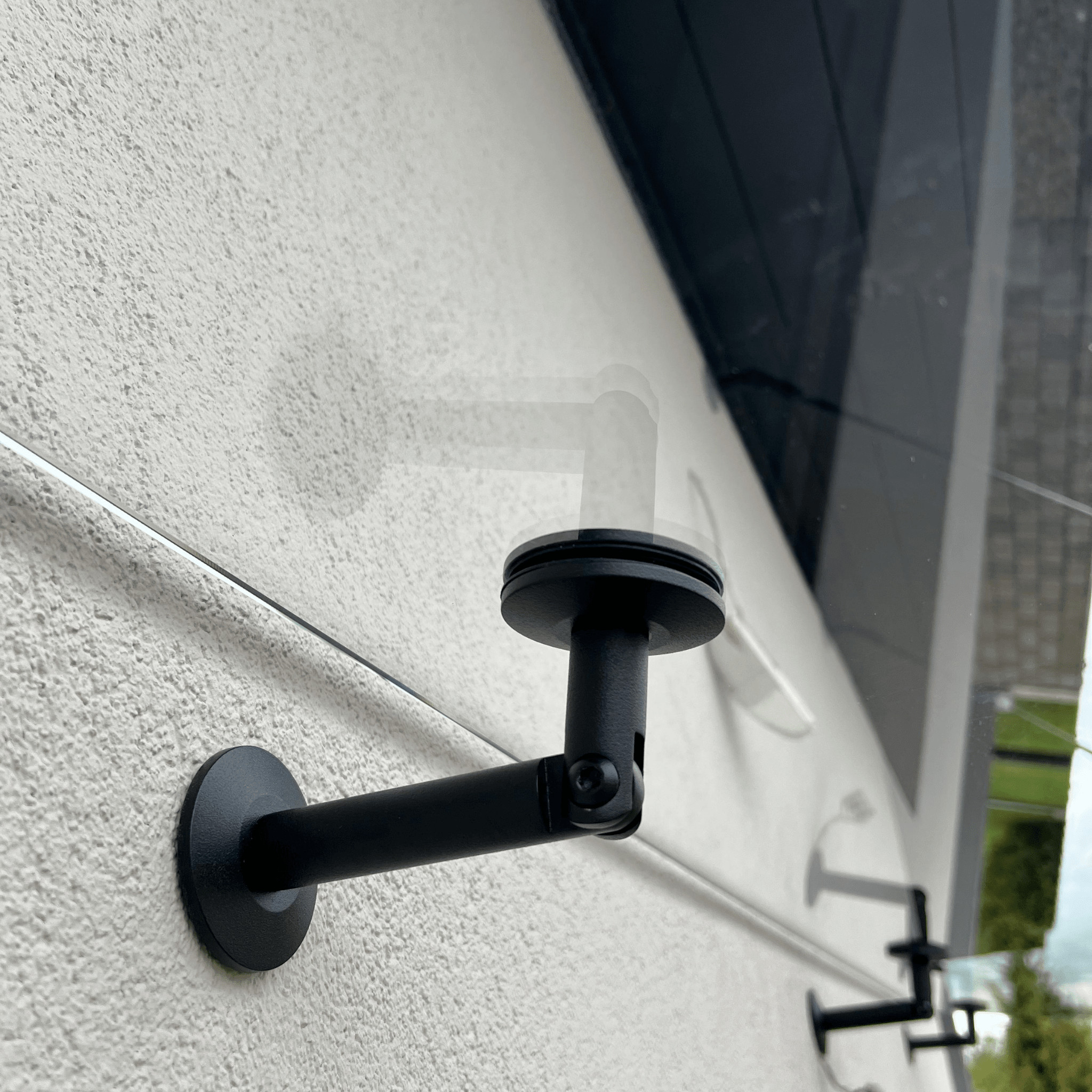

Stikla-sienas stiprinājums tiek izmantots sienas puses stiprinājuma punktos iekaramajā stikla jumtiņā, kur stikla panelis satiekas ar ēkas fasādi. Stiprinājums iet caur iepriekš izurbtu caurumu stikla jumtiņa panelī, nospiežot stiklu starp divām rozetēm, un vienlaikus savienojas ar sienu aiz tā — apvienojot stikla nospiešanas un sienas enkurošanas funkcijas vienā komponentā. 8–17,52 mm stikla biezuma diapazons aptver vienkāršu rūdītu stiklu (8, 10, 12 mm) un laminēta drošības stikla konfigurācijas līdz 17,52 mm (piem., 2 × 8,76 mm). AISI 304 ir piemērots standarta aizsargātām instalācijām.

Šis produkts ir viens komponents Strofix iekaramajā stikla jumtiņu sistēmā.

Pielietojumi:

• Sienas puses stikla nospiešana un sienas enkurošana iekaramajās jumtiņu sistēmās
• Kombinēts stiprinājums, kas novērš nepieciešamību pēc atsevišķa stikla stiprinājuma un sienas stiprinājuma sienas savienojumā
• Stikla jumtiņu instalācijas ar vienkāršu rūdītu stiklu (8–12 mm)
• Stikla jumtiņu instalācijas ar laminētu drošības stiklu (līdz 17,52 mm)

BUJ:

Ko šis stiprinājums dara?

Stikla-sienas stiprinājums veic divas funkcijas vienā komponentā: tas nospiež stikla jumtiņa paneli (ejot caur caurumu stiklā ar rozetēm abās pusēs) un enkuro nospiesto stiklu pie ēkas sienas. Tas novērš nepieciešamību pēc atsevišķiem stikla un sienas stiprinājumiem sienas puses savienojuma punktos.

Kādi stikla biezumi tiek atbalstīti?

Stiprinājums uzņem stikla paneļus no 8 līdz 17,52 mm biezumā. Tas aptver vienkārša rūdīta stikla paneļus (8, 10, 12 mm) un laminētu drošības stiklu (piem., 8,76, 10,76, 13,52, 17,52 mm).

Kādi ir rozešu izmēri?

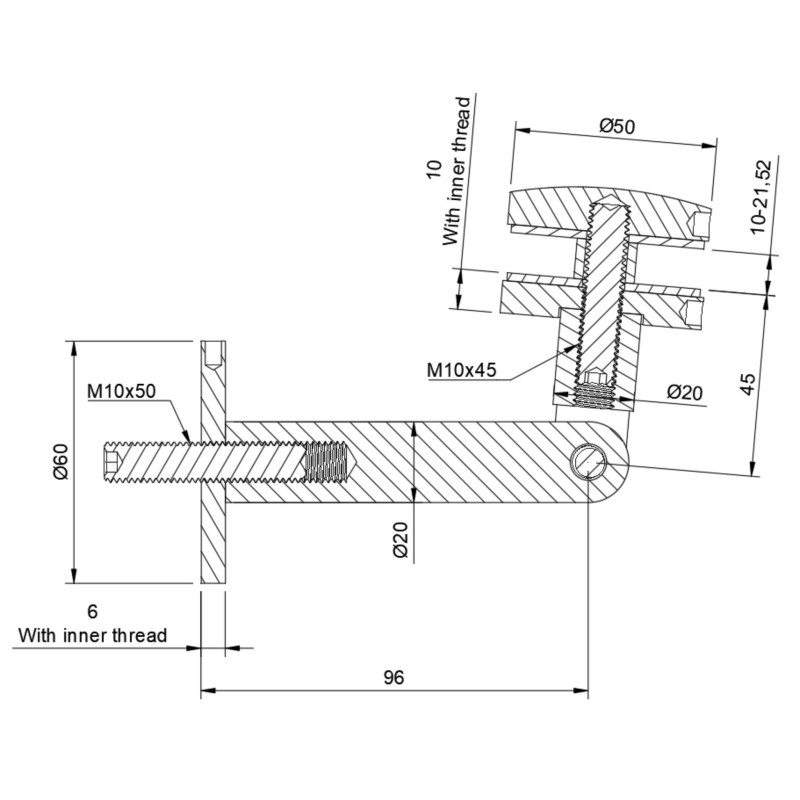

Produkts ir apzīmēts kā d50/d60 mm. Ø50 mm izmērs ir norādīts specifikāciju tabulā. Dubultais diametra apzīmējums attiecas uz stikla puses un sienas puses rozešu izmēriem.

Kādas tērauda markas ir pieejamas?

AISI 304 pieejams pašlaik.

Ar ko šis atšķiras no sienas-atsaites stieņa stiprinājuma?

Sienas-atsaites stieņa stiprinājums (SKU SJ50WT) ir tikai sienas enkurpunkts, kas savienojas ar atsaites stieni — tas nepieskaras stiklam. Šis stikla-sienas stiprinājums nospiež stiklu UN savienojas ar sienu vienā detaļā. Izmantojiet sienas-atsaites stiprinājumu, kur atsaites stienis satiekas ar sienu virs stikla; izmantojiet šo stikla-sienas stiprinājumu, kur stikla panelis satiekas ar sienu tieši.

Kādi citi komponenti ir nepieciešami?

Pilnai iekaramā stikla jumtiņa sistēmai parasti nepieciešami arī: stikla-atsaites stieņa stiprinājumi (pie stikla ārējās malas), atsaites stieņi un sienas-atsaites stieņa stiprinājums augšējā sienas enkurpunktā. Skatiet Strofix iekaramā jumtiņa sistēmas komplektu pilnam iepakojumam.

Par iekaramiem jumtiņiem

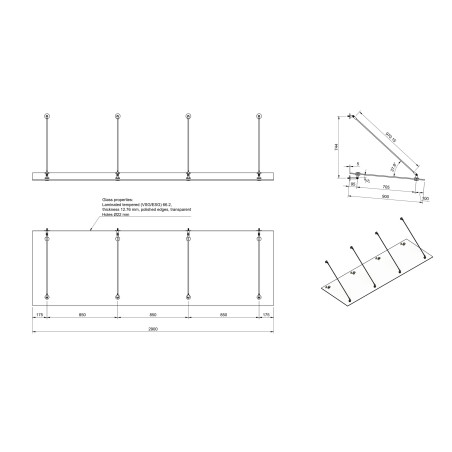

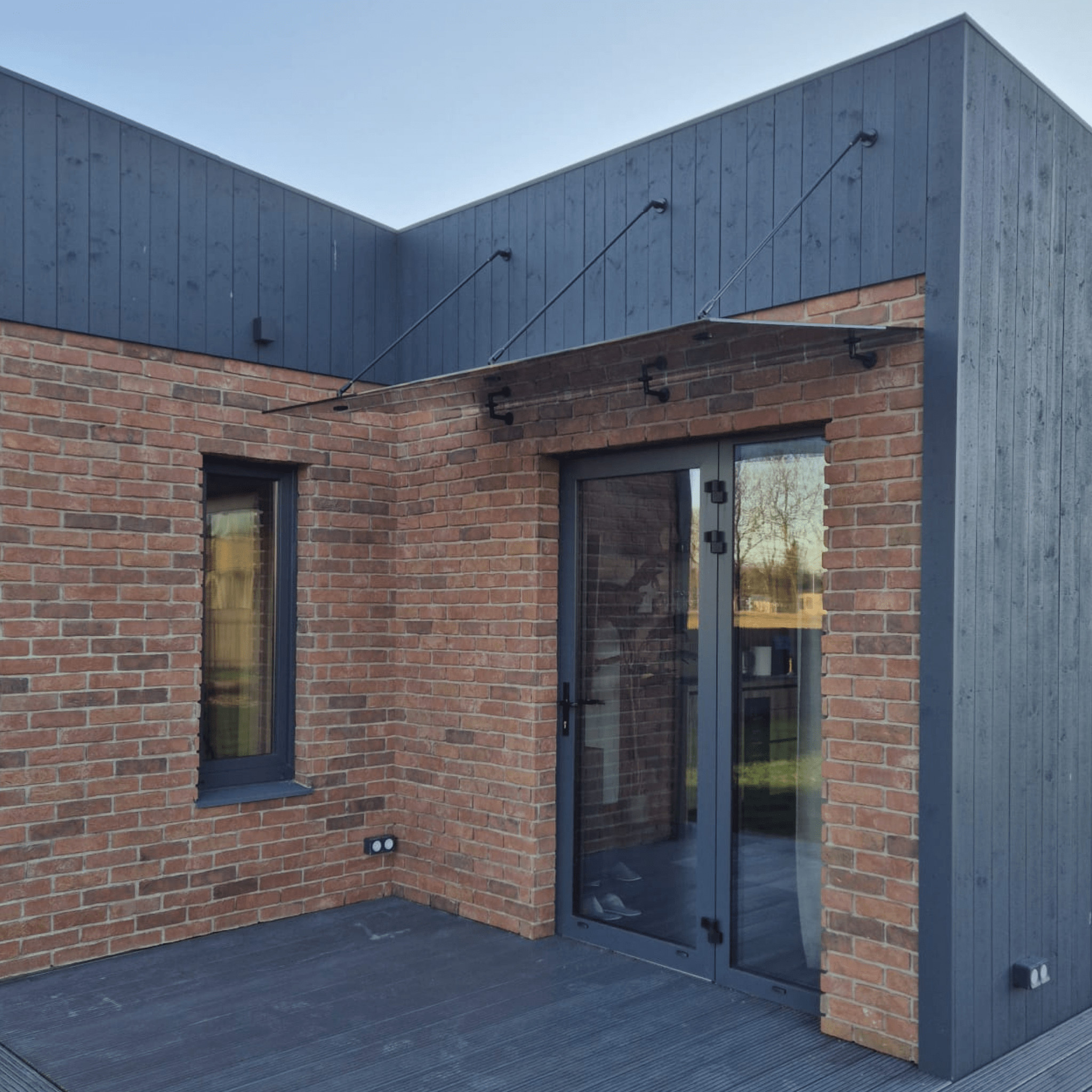

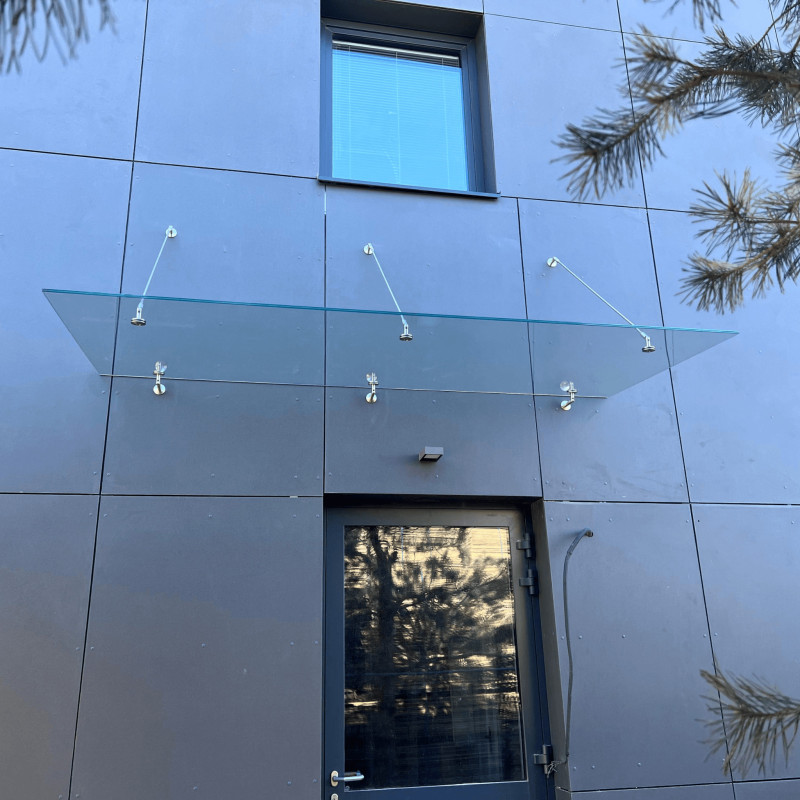

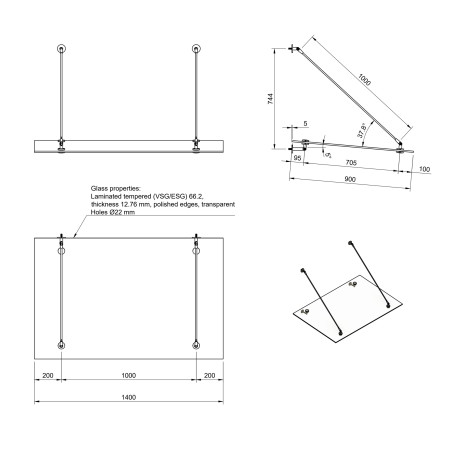

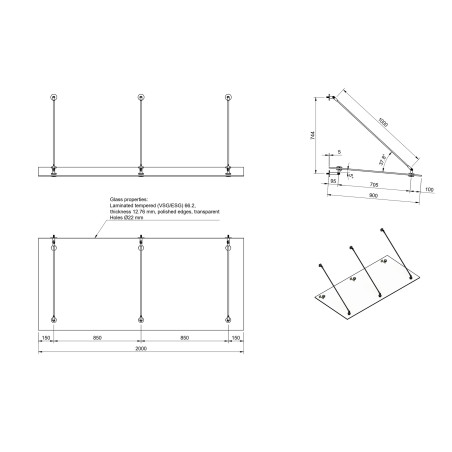

Piekārts stikla jumtiņš ir pie sienas montēts ieejas nojume, kurā nerūsējošā tērauda stiepņi tur stikla paneli no enkurpunktiem augšpusē, pārnesot slodzi pa diagonāli atpakaļ uz ēkas fasādi. Stikla malu, kas ir tuvāk sienai, nes stikla-sienas stiprinājumi, bet viens vai vairāki stiepņi iet no sienas uz leju līdz stikla ārējai malai, turot jumtiņu spriegumā un novēršot nepieciešamību pēc kronšteiniem apakšā.

Strofix piedāvā visas atsevišķās sastāvdaļas piekārtu jumtiņu sistēmām — stiepņus Ø10 un Ø12 mm (garumi no 1000 līdz 2000 mm), stikla-sienas stiprinājumus D50/D60 un D70/D120, stikla-stiepņa stiprinājumus D50 un D70, sienas-stiepņa stiprinājumus D60 un D120, kā arī pilnu sistēmas komplektu — AISI 304 nerūsējošā tērauda izpildījumā ar slīpētu virsmu.

Pareizā komponentu izvēle ir atkarīga no jumtiņa laiduma, stikla svara, vides apstākļiem un sienas konstrukcijas.
