Nerūsējošā tērauda atsaite, d10

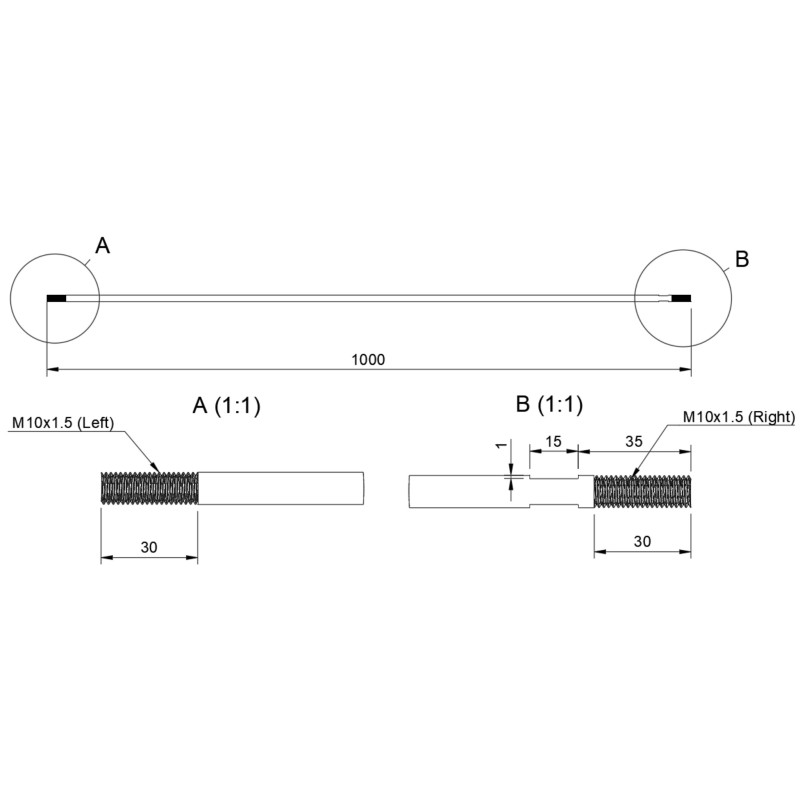

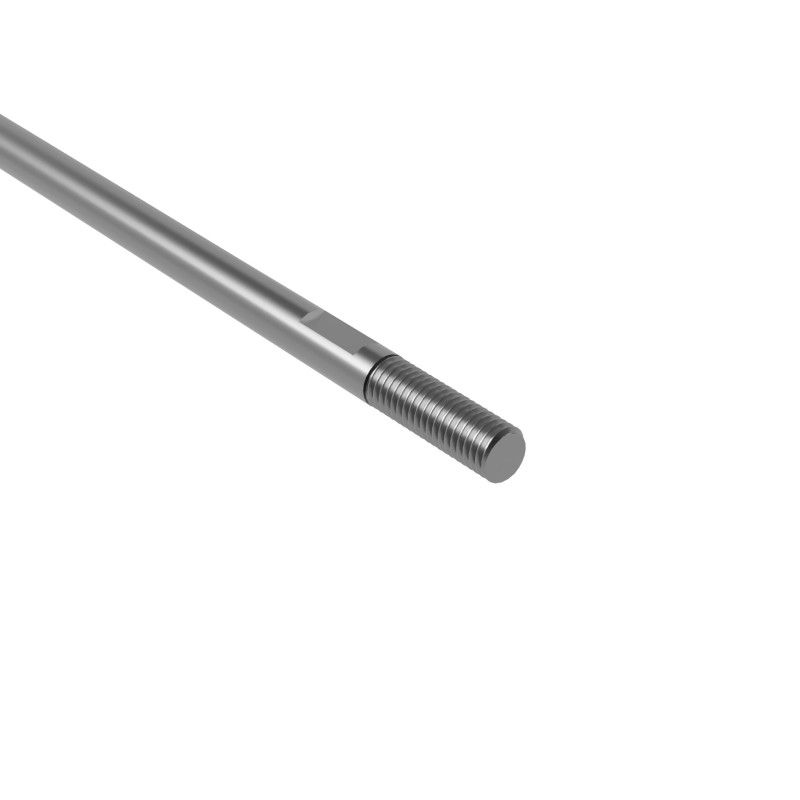

Strofix jumtiņa atsaites stienis ir AISI 304 nerūsējošā tērauda stienis ar Ø10 mm diametru (d10) iekaramajām stikla jumtiņu sistēmām, pieejams 1000, 1200, 1500 vai 1900 mm garumā – vai sagriezts jebkurā garumā līdz 1900 mm (sk. zemāk). Stienim ir kreisās/labās vītnes gali – viens gals ir ar kreisās puses (reverso) vītni un otrs ar standarta labās puses vītni – radot skrūvgrieža mehānismu, kas ļauj regulēt spriegojumu, pagriežot stieni. Piegādāts ar slīpētu virsmu vai krāsots antracīta (RAL 7016), brūnā (RAL 8019) vai melnā (RAL 9005) tonī. Pasūtot izvēlieties garumu un apdari nolaižamajās izvēlnēs.

Atsaites stienis ir strukturālais savienojums starp pie sienas montēto atsaites stieņa stiprinājumu (augšējo enkuru uz fasādes) un pie stikla montēto atsaites stieņa stiprinājumu (pie stikla paneļa ārējās malas). Stienis iet slīpā leņķī no sienas augšā uz leju līdz stiklam zemāk, piekārot stikla jumtiņa paneli. Kreisās/labās vītnes skrūvgrieža dizains ļauj uzstādītājam precīzi noregulēt stieņa spriegojumu pēc montāžas – pagriežot stieni, abi gala stiprinājumi tiek pievilkti tuvāk kopā (pievilkšana) vai attālināti (atlaišana), neizjaucot nevienu savienojumu. Četri standarta garumi (1000, 1200, 1500 un 1900 mm) piemēroti dažādiem sienas augstumiem un jumtiņa projekcijas attālumiem. AISI 304 nerūsējošais tērauds ir piemērots standarta aizsargātām instalācijām.

Šis produkts ir viens komponents Strofix iekaramajā stikla jumtiņu sistēmā.

Pielietojumi:

• Strukturāls spriegojuma savienojums iekaramajās stikla jumtiņu sistēmās
• Sienas stiprinājuma savienošana ar stikla stiprinājumu piekārtajās jumtiņu konfigurācijās
• Regulējama spriegojuma jumtiņa piekāršana ar kreisās/labās vītnes skrūvgrieža mehānismu
• 1000 mm un 1200 mm atsaites S un M iekaramajiem jumtiņiem
• 1500 mm un 1900 mm atsaites dziļākiem jumtiņiem un augstākām sienas enkura pozīcijām
• Individuāls garums – sagriezts no nākamās garākās atsaites, uz nogrieztā gala atjaunota labās puses vītne (sk. „Nerūsējošā tērauda atsaite Ø10, pēc izmēra“)

BUJ:

Kādi garumi ir pieejami?

Četri standarta garumi: 1000, 1200, 1500 un 1900 mm – pasūtot izvēlieties nolaižamajā izvēlnē. Jebkurš cits garums līdz 1900 mm pieejams sagriezts pēc izmēra (sk. „Nerūsējošā tērauda atsaite Ø10, pēc izmēra“). Izvēlieties atkarībā no attāluma starp sienas enkurpunktu un stikla paneļa stiprinājuma punktu.

Ko nozīmē "kreisā/labā vītne"?

Vienam stieņa galam ir kreisās puses (reversā) vītne un otram ir standarta labās puses vītne. Kad stienis tiek pagriezts, abi gali ieskrūvējas vai izskrūvējas vienlaikus – tas ir skrūvgrieža mehānisms, kas ļauj regulēt stieņa spriegojumu, neatvienojot nevienu gala stiprinājumu.

Kāds ir stieņa diametrs?

Stieņa diametrs ir Ø10 mm (d10).

Kas savienojas ar katru stieņa galu?

Augšējais gals savienojas ar pie sienas montēto atsaites stieņa stiprinājumu (SKU SJ50WT) uz ēkas fasādes. Apakšējais gals savienojas ar pie stikla montēto atsaites stieņa stiprinājumu (SKU SJ50GT) pie stikla jumtiņa paneļa ārējās malas.

Kāds tērauda tips un virsmas apstrāde tiek izmantota?

AISI 304 nerūsējošais tērauds ar slīpētu virsmu; pieejams arī krāsots antracīta (RAL 7016), brūnā (RAL 8019) vai melnā (RAL 9005) tonī.

Vai stieni var sagriezt vajadzīgajā garumā?

Jā – pasūtiet versiju pēc izmēra („Nerūsējošā tērauda atsaite Ø10, pēc izmēra“): atsaiti sagriežam no nākamā garākā standarta garuma un uz nogrieztā gala atjaunojam labās puses vītni, tāpēc spriegojuma regulēšana saglabājas. Griezt atsaiti pašiem nav ieteicams, jo tā tiek noņemts vītņotais gals.

Par iekaramiem jumtiņiem

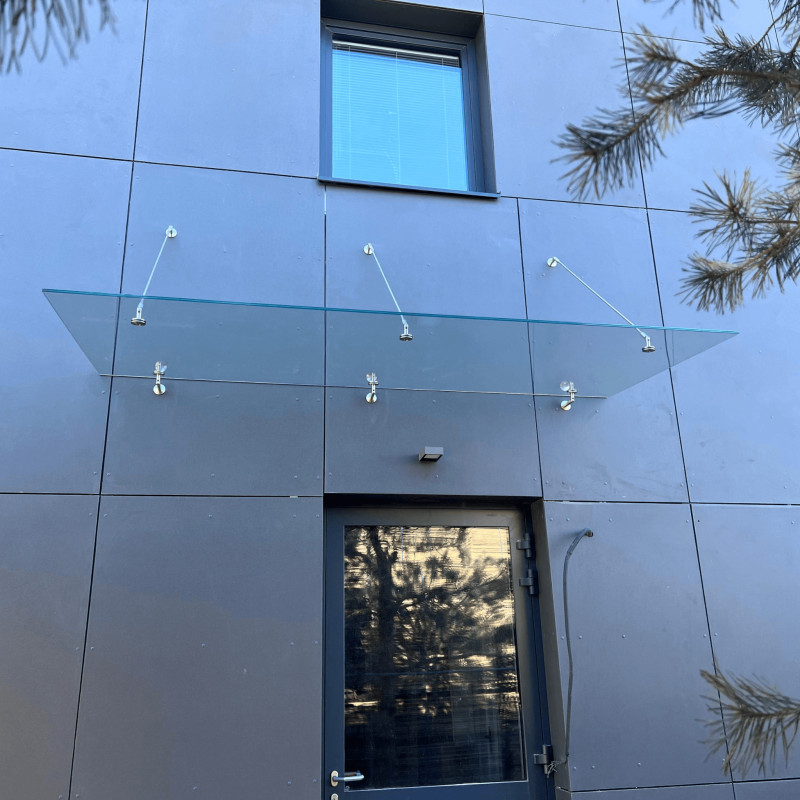

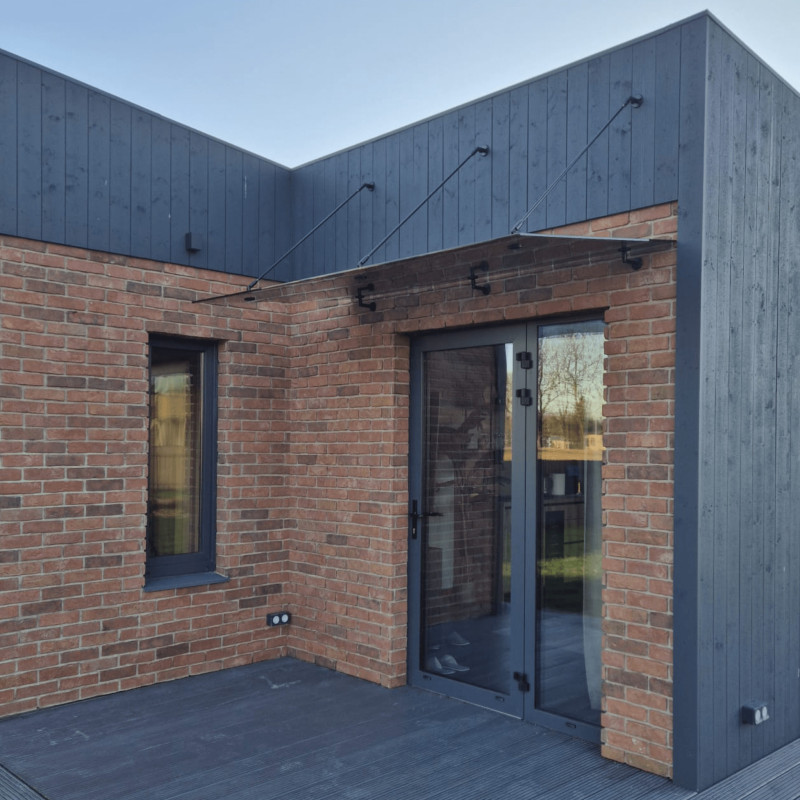

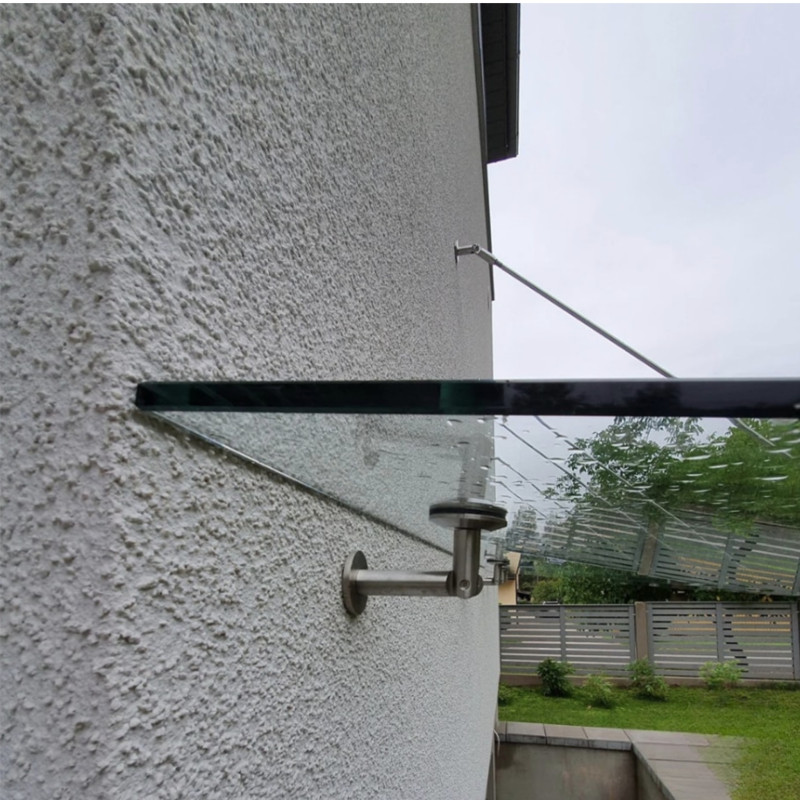

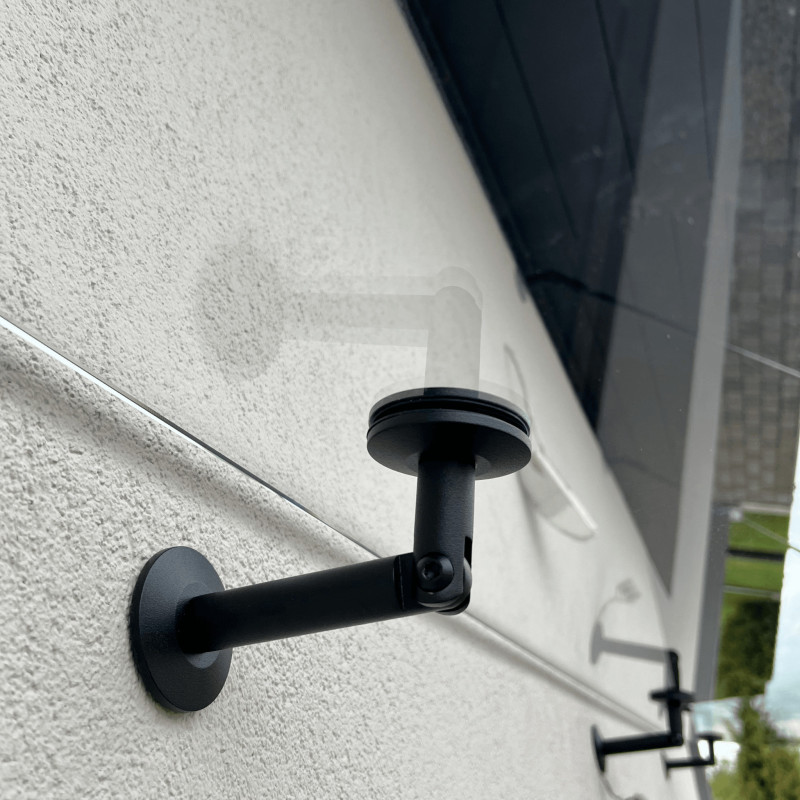

Piekārts stikla jumtiņš ir pie sienas montēts ieejas nojume, kurā nerūsējošā tērauda stieņi tur stikla paneli no enkurpunktiem augšpusē, pārnesot slodzi pa diagonāli atpakaļ uz ēkas fasādi. Stikla malu, kas ir tuvāk sienai, nes stikla-sienas stiprinājumi, bet viens vai vairāki stieņi iet no sienas uz leju līdz stikla ārējai malai, turot jumtiņu spriegumā un novēršot nepieciešamību pēc kronšteiniem apakšā.

Strofix piedāvā visas detaļas, kas nepieciešamas piekaramo jumtiņu sistēmu izveidei – piekares stieņus, stiprinājumus, kas notur stiklu pie sienas, savienotājus, kas saista stieņus ar stiklu un sienu, kā arī pilnus sistēmas komplektus – visi izgatavoti no nerūsējošā tērauda ar izvēlēto apdari.

Jumtiņš pasargā ieeju no lietus un sniega, ļaujot apmeklētājiem ierasties sausiem un aizsargājot durvis un slieksni no pastāvīgas laikapstākļu iedarbības, kas pagarina to kalpošanas laiku. Tā kā stikls ir caurspīdīgs, dienasgaisma joprojām sasniedz ieeju, tāpēc telpa zem jumtiņa nešķiet tumša vai noslēgta. Stieņu piekare atstāj fasādi gandrīz neapsegtu, kas ir īpaši vērtīgi ēkām ar smalku ķieģeļu mūri, akmens apdari vai citiem svarīgiem arhitektūras elementiem.

Pareizā komponentu izvēle ir atkarīga no jumtiņa laiduma, stikla svara, vides apstākļiem un sienas konstrukcijas.
