Iekaramie jumtiņi

Par iekaramiem jumtiņiem

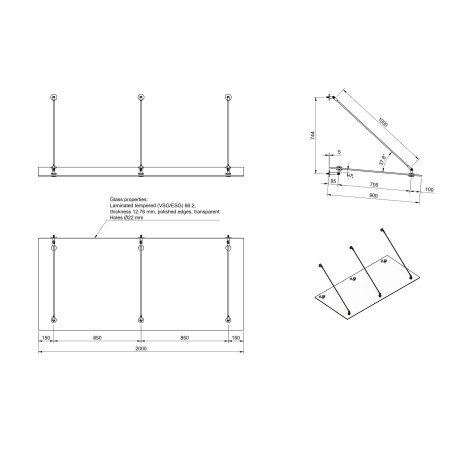

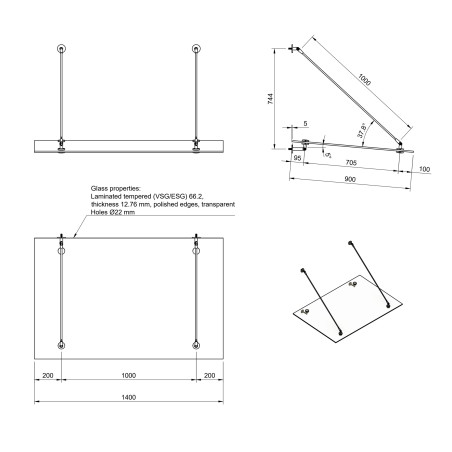

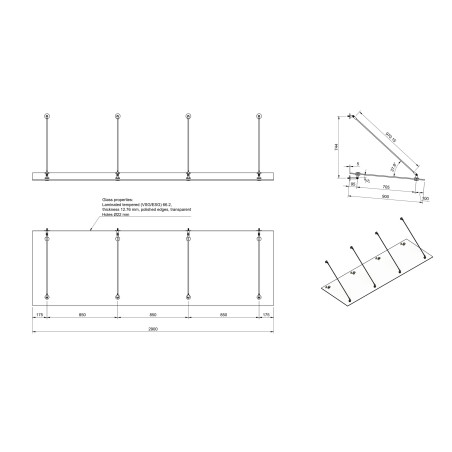

Piekārts stikla jumtiņš ir pie sienas montēts ieejas nojume, kurā nerūsējošā tērauda stiepņi tur stikla paneli no enkurpunktiem augšpusē, pārnesot slodzi pa diagonāli atpakaļ uz ēkas fasādi.

Stikla malu, kas ir tuvāk sienai, nes stikla-sienas stiprinājumi, bet viens vai vairāki stiepņi iet no sienas uz leju līdz stikla ārējai malai, turot jumtiņu spriegumā un novēršot nepieciešamību pēc kronšteiniem apakšā.

Strofix piedāvā visas atsevišķās sastāvdaļas piekārtu jumtiņu sistēmām — stiepņus Ø10 un Ø12 mm (garumi no 1000 līdz 2000 mm), stikla-sienas stiprinājumus D50/D60 un D70/D120, stikla-stiepņa stiprinājumus D50 un D70, sienas-stiepņa stiprinājumus D60 un D120, kā arī pilnu sistēmas komplektu — AISI 304 vai AISI 316 nerūsējošā tērauda izpildījumā ar slīpētu virsmu.

Pareizā komponentu izvēle ir atkarīga no jumtiņa laiduma, stikla svara, vides apstākļiem un sienas konstrukcijas.

Kā izvēlēties iekaramo jumtiņu

1. Sistēmas komplekts vai atsevišķas detaļas

Strofix piedāvā pilnu stikla jumtiņa sistēmas komplektu, kas ietver visus stiprinājumus vienam stiepņa punktam — stikla-sienas stiprinājumu, sienas-stiepņa stiprinājumu, stikla-stiepņa stiprinājumu un stiepi.

Izvēlieties komplektu vienkāršai viena punkta montāžai.

Pasūtiet atsevišķas detaļas, ja veidojat daudzpunktu sistēmu, nomaināt vienu daļu vai ja dažādās pozīcijās nepieciešami dažādi izmēri.

2. Komponentu izmēru diapazons: standarta (D50/D60) vai pastiprināts (D70/D120)

Standarta klāsts izmanto D50 un D60 stiprinājumus ar Ø10 vai Ø12 mm stiepi, AISI 304 nerūsējošā tērauda izpildījumā — piemērots dzīvojamo ēku ieejām un vidēja laiduma jumtiņiem.

Pastiprinātais klāsts izmanto D70 un D120 stiprinājumus AISI 316 nerūsējošā tērauda izpildījumā — paredzēts lielākiem, smagākiem stikla paneļiem, komerciālām ieejām un vidēm, kas prasa augstāku pretkorozijas aizsardzību.

3. Stiepņa diametrs un garums (Ø10 vai Ø12 mm, 1000–2000 mm)

Stiepņa diametrs ietekmē sistēmas maksimālo nestspēju — Ø12 mm nodrošina augstāku stiepes izturību nekā Ø10 mm.

Stiepņa garumu nosaka jumtiņa izvirzījuma dziļums un sienas enkurpunkta augstums virs stikla.

Strofix piegādā stiepņus garumos no 1000 līdz 2000 mm.

Izmēriet diagonālo attālumu no sienas stiprinājuma punkta līdz stikla stiprinājuma punktam un izvēlieties tuvāko pieejamo garumu.

4. Tērauda marka: AISI 304 vai AISI 316

Standarta klāsta komponenti (D50/D60, Ø10/Ø12 stiepņi) tiek piegādāti AISI 304, kas piemērots lielākajai daļai iekštelpu un āra instalāciju.

Pastiprinātā klāsta komponenti (D70/D120) tiek piegādāti AISI 316 ar papildu molibdēnu augstākai noturībai pret hlorīdiem un sāļu gaisu — norādiet tos piekrastes, baseinu un paaugstināta mitruma objektiem.

5. Stiprinājuma veids pēc pozīcijas

Katrai pozīcijai piekārtajā sistēmā nepieciešams konkrēts komponenta veids.

Stikla-sienas stiprinājums savieno stikla paneli tieši ar sienu tā aizmugurējā malā.

Stikla-stiepņa stiprinājums noenkuro stiepi pie stikla tā ārējā malā. Sienas-stiepņa stiprinājums noenkuro stiepņa augšējo galu pie sienas virs ieejas.

Pirms pasūtīšanas noteikti visas stiprinājumu pozīcijas, lai nodrošinātu pilnīgu detaļu sarakstu.
