Pēdas, Stiprinājumi

Par stabiņu pēdām un stiprinājumiem

Pēdas stiprinājums vai spaile ir nerūsējošā tērauda plāksne vai kronšteins, kas noenkuro margu stabu pie ēkas konstrukcijas, veidojot balustrādes konstrukcijas pamatu.

Apakšējie stiprinājumi tiek pieskrūvēti pie grīdas plātnes, terases vai sijas augšējās virsmas, bet sānu stiprinājumi tiek pieskrūvēti pie fasādes, malas sijas vai sienas vertikālās virsmas.

Montāžas spailes satver esošu cauruli vai stabu bez metināšanas, un montāžas plāksnes nodrošina plakanu montāžas virsmu papildu savienojumiem.

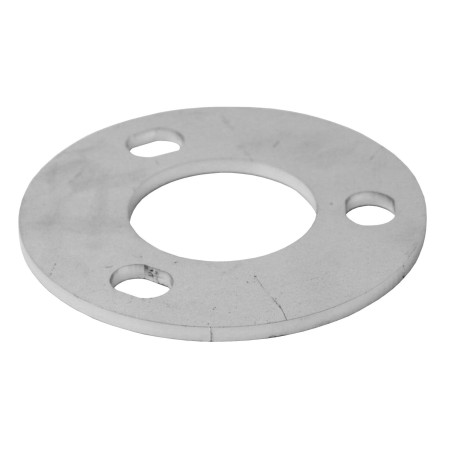

Strofix piedāvā 18 pēdas un spaiļu produktus Ø42,4 mm apaļo caurulu un 40×40 mm plakansānu kvadrātveida stabiem, ar plākšņu diametriem no Ø80 līdz Ø100 mm (apaļas) un plākšņu izmēriem no 80×80 līdz 135×56 mm (taisnstūra/kvadrāta), ar slīpētu vai neapstrādātu nerūsējošā tērauda virsmu un AISI 304 un AISI 316 opcijām.

Skrūvju caurumu konfigurācijas ietver 2, 3 un 4 caurumu variantus.

Pareizais stiprinājums ir atkarīgs no montāžas orientācijas, staba profila, plāksnes izmēra, skrūvju caurumu skaita un nepieciešamās virsmas apdares.

Kā izvēlēties stabiņu pēdas un stiprinājumus

1. Montāžas orientācija: apakšējā, sānu vai spaile

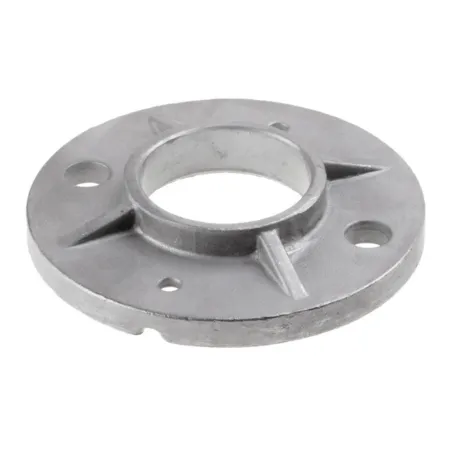

Apakšējie stiprinājumi tiek pieskrūvēti pie horizontālām virsmām — grīdas plātnēm, terasēm un sijām — un ir visbiežākā izvēle terašu un balkonu balustrādēm.

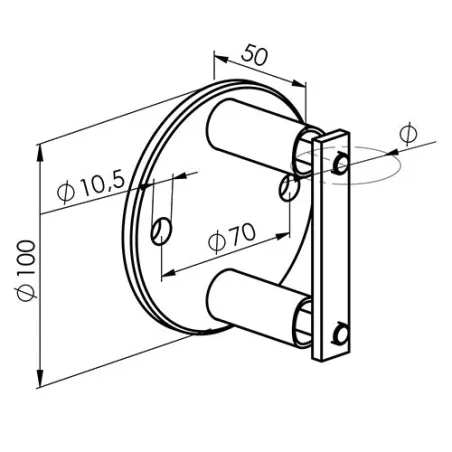

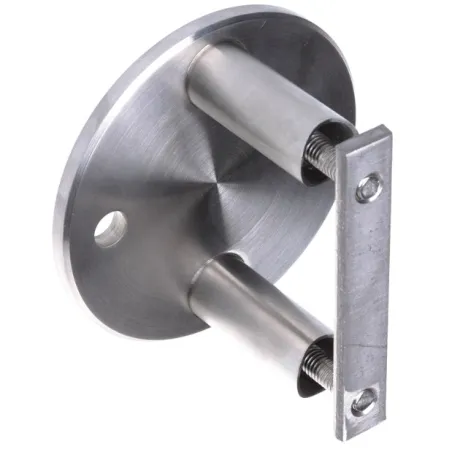

Sānu stiprinājumi tiek pieskrūvēti pie vertikālām virsmām — fasādes paneļiem, malas sijām un sienām — un tiek izmantoti, kur stabu nevar montēt no augšas.

Montāžas spailes satver ap esošu cauruli vai stabu bez urbšanas vai metināšanas, piemērotas pagaidu vai nesagraujošām instalācijām.

Montāžas plāksnes nodrošina plakanu virsmu papildu savienojumiem.

Izvēlieties atbilstoši tam, kur un kā stabs tiks piestiprināts.

2. Staba profils: Ø42,4 mm apaļš vai 40×40 mm plakans

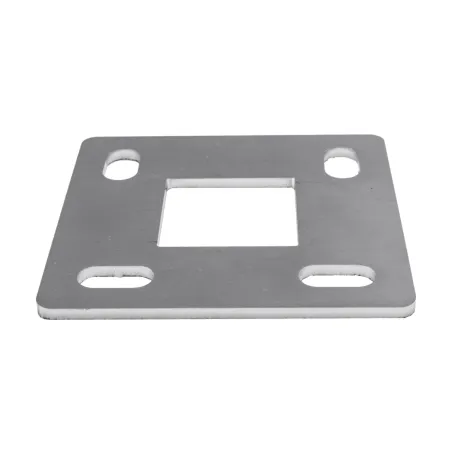

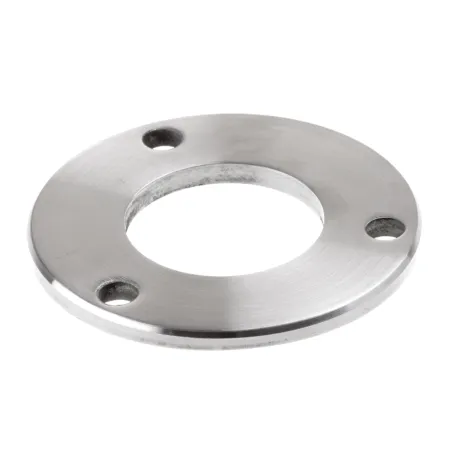

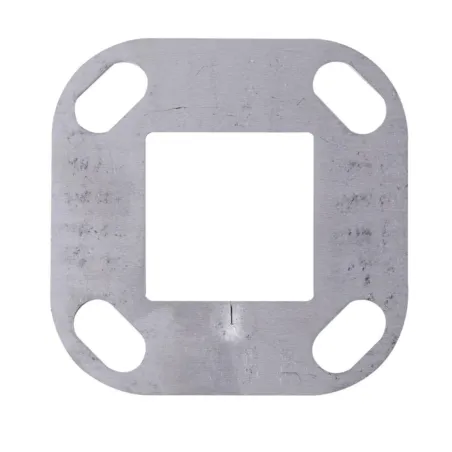

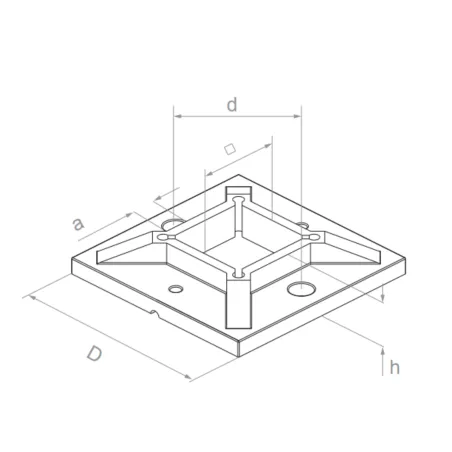

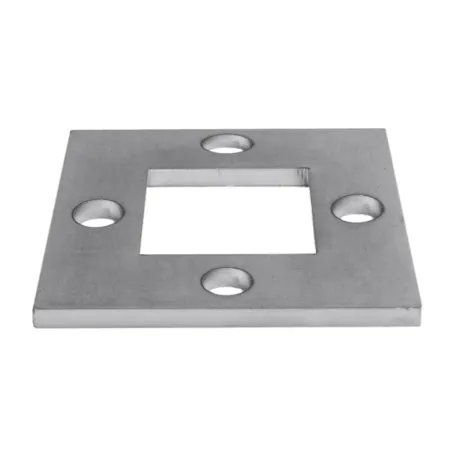

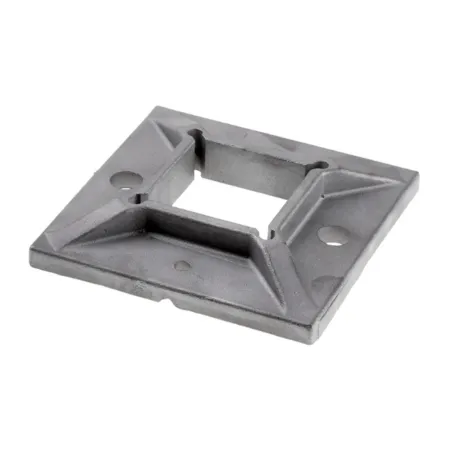

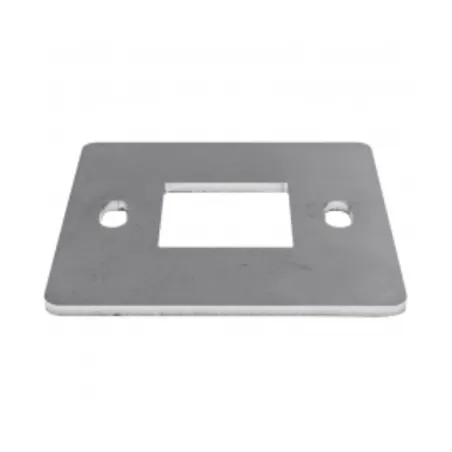

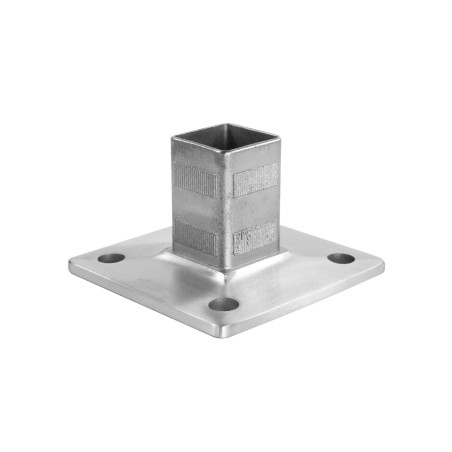

Apakšējie stiprinājumi ir pieejami gan Ø42,4 mm apaļo caurulu, gan 40×40 mm plakano kvadrātveida stabu variantos.

Sānu stiprinājumi un montāžas spailes ir pieejami Ø42,4 mm apaļajai caurulei, un montāžas spailes ir pieejamas arī 40×40 mm plakanajiem stabiem.

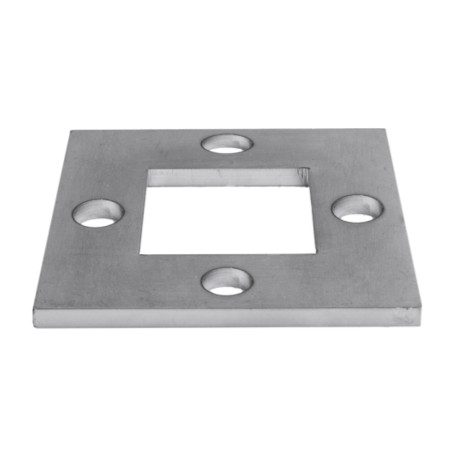

Plāksnes centrālajam caurumam vai ligzdai jāatbilst staba profilam.

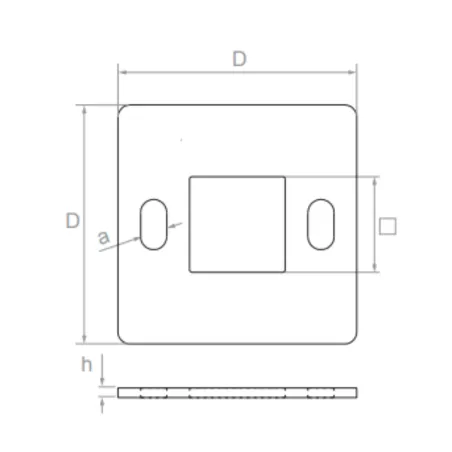

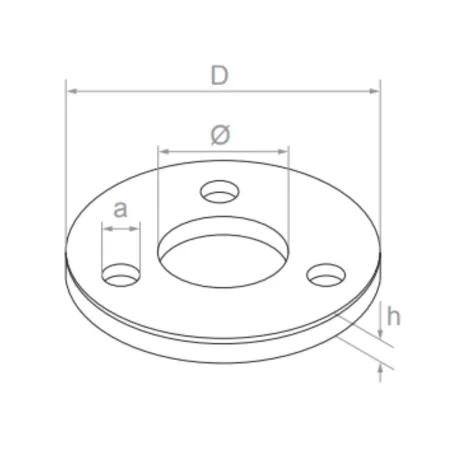

3. Plāksnes izmērs un forma

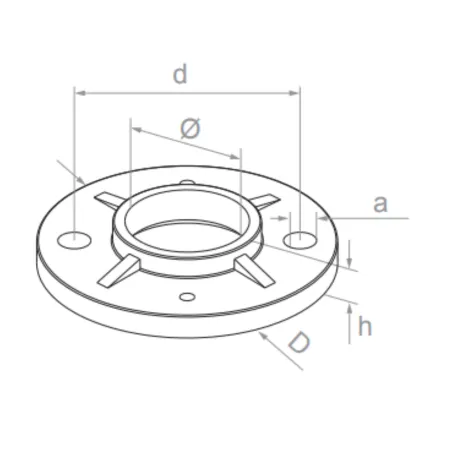

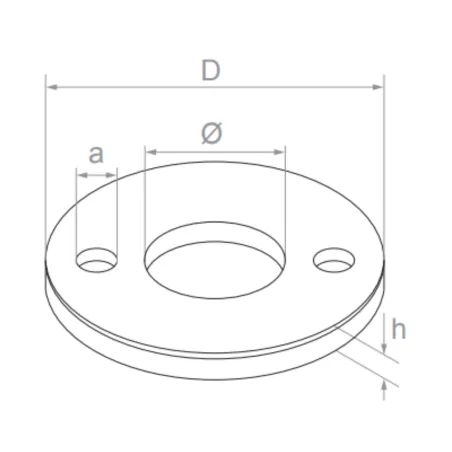

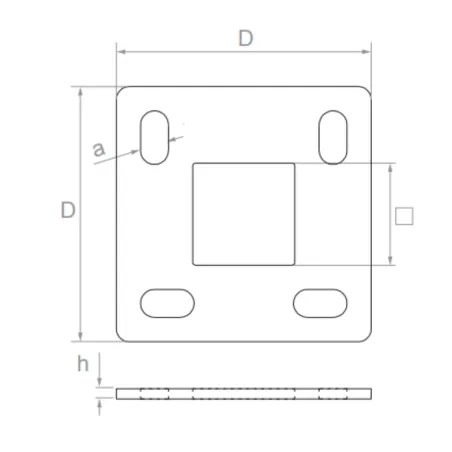

Plāksnes izmēri nosaka pamatnes kontaktlaukumu un to, cik tālu stiprinājuma skrūves atrodas no staba centra.

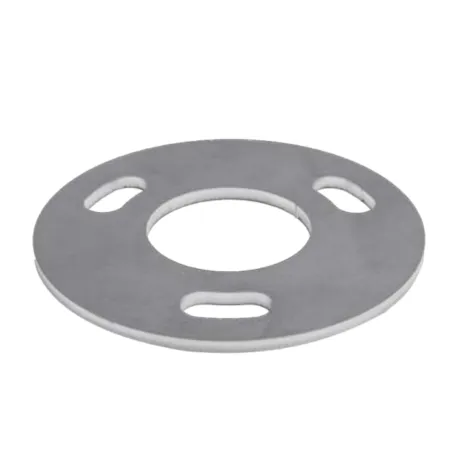

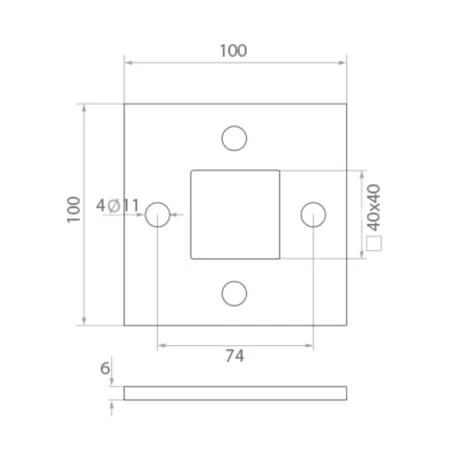

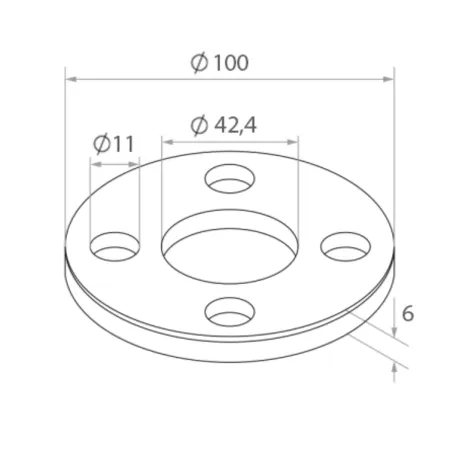

Lielākas plāksnes (Ø100, 100×100, 105×105 mm) nodrošina plašāku skrūvju izvietojumu augstākai nestspējai.

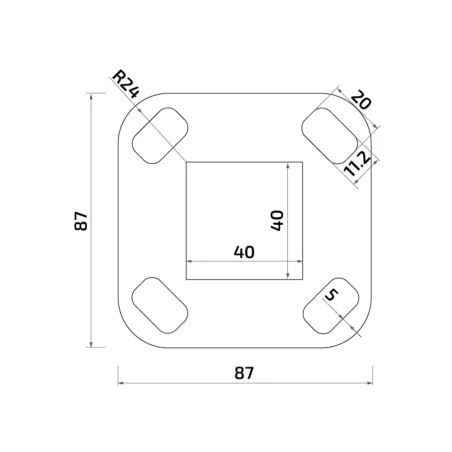

Mazākas plāksnes (80×80, 87×87 mm) ir kompaktākas šaurākām vietām.

Sānu stiprinājumos ietilpst 120×60 mm un citas taisnstūra plāksnes, kas optimizētas vertikālai montāžai.

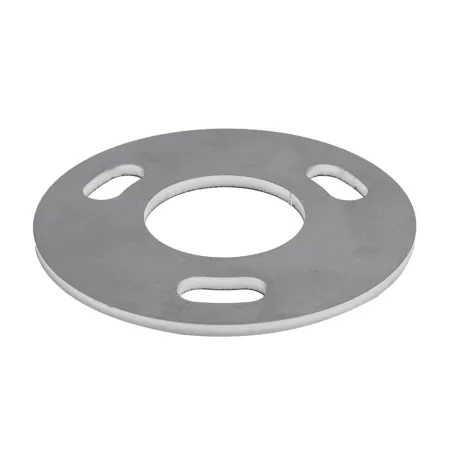

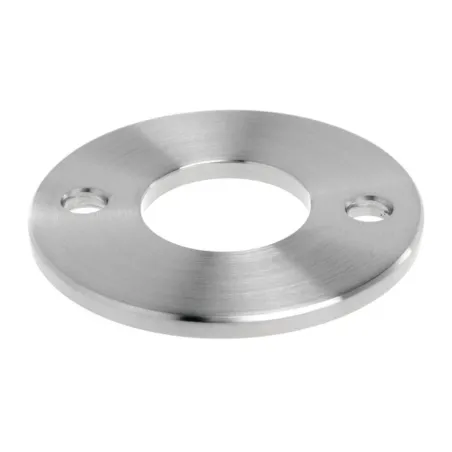

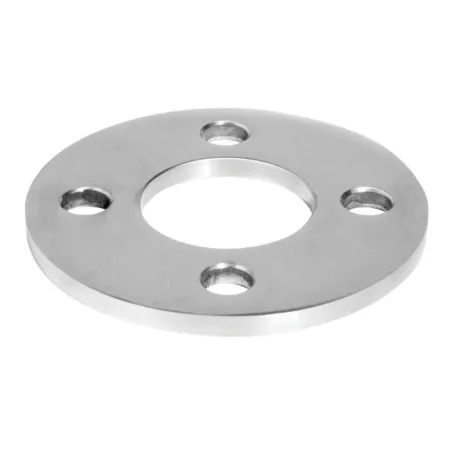

4. Skrūvju caurumu skaits (2 / 3 / 4)

Vairāk skrūvju caurumu sadala enkura slodzi pa plašāku laukumu un palielina staba pamatnes izraušanas pretestību.

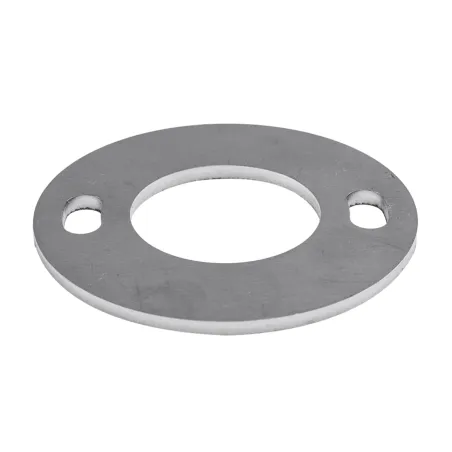

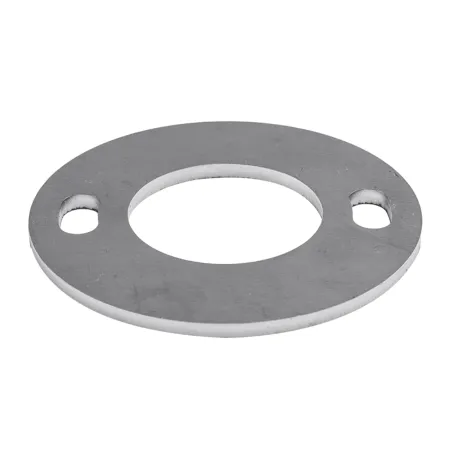

Divu caurumu pamatnes ir piemērotas vieglām vai dzīvojamo ēku instalācijām.

Trīs un četru caurumu pamatnes tiek izmantotas komerciālām balustrādēm un augstākas slodzes pielietojumiem.

Izvēlieties atbilstoši konstrukciju inženiera specifikācijai vai paredzamajai sānu slodzei.

5. Virsmas apdare: slīpēta vai neapstrādāta

Slīpētas virsmas plāksnes tiek izmantotas tur, kur pamatne ir redzama — piemēram, virsmas montāžā uz pulētas grīdas.

Neapstrādātas virsmas plāksnes ir paredzētas slēptām instalācijām, kur pamatni segs dekoratīvs nosegvāks no kategorijas Nosegvāki, vai kur plāksne ir iestrādāta betonā vai paslēpta aiz apšuvuma.
