Līkumi, Savienojumi

Par līkumiem un savienojumiem

Līkumi un savienotāji ir nerūsējošā tērauda savienojuma elementi, kas savieno divas roktura vai margu caurules sekcijas virziena maiņas vietā, veidojot nepārtrauktu, viengabalainu sliedes līniju ap stūriem, pa kāpnēm un pa taisniem savienojumiem.

Līdzenie līkumi un leņķi tiek uzbīdīti uz caurules galiem un rada gludu, bez metināšanas savienojumu uz redzamās virsmas; metināmie varianti tiek pastāvīgi piemetināti stingram savienojumam.

Strofix piedāvā 15 līkumu un savienotāju produktus Ø42,4 mm apaļajai caurulei un 40×40 mm plakanai kvadrātveida caurulei, ieskaitot fiksētos 90° līdzenos leņķus, regulējamos līdzenos līkumus (ar vienu variantu, kas aptver 0–70°), šķērsvirziena līdzenos leņķus, T-veida savienotājus, T-veida stūra savienotājus, rindas savienotājus un metināmos līdzenos leņķus — visus AISI 304 nerūsējošā tērauda izpildījumā ar slīpētu virsmu, ar AISI 316 un pulētas virsmas opcijām atsevišķiem variantiem.

Pareizais savienojums ir atkarīgs no caurules profila, virziena maiņas leņķa, savienojumā satiekošos caurules atzaru skaita un tā, vai nepieciešams skrūvējams vai metināts savienojums.

Kā izvēlēties līkumus un savienotājus

1. Caurules profils: Ø42,4 mm apaļš vai 40×40 mm plakans

Lielākā daļa līkumu un savienotāju šajā kategorijā ir paredzēti Ø42,4 mm apaļajai caurulei — standarta roktura un margu caurulei visā Strofix klāstā.

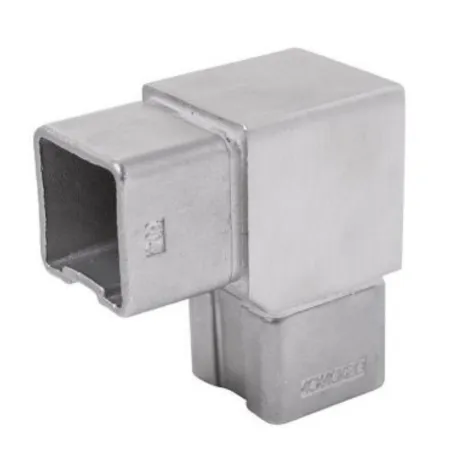

Trīs varianti (līdzenais līkums 90°, regulējamais līdzenais līkums un rindas savienotājs) ir pieejami 40×40 mm plakanai kvadrātveida caurulei.

Savienojuma ligzdai precīzi jāatbilst caurules profilam.

2. Leņķis: fiksēts 90° vai regulējams

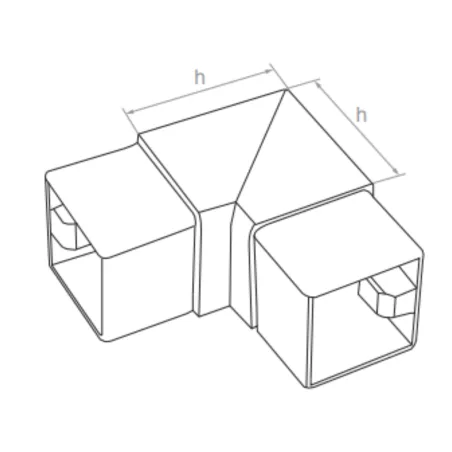

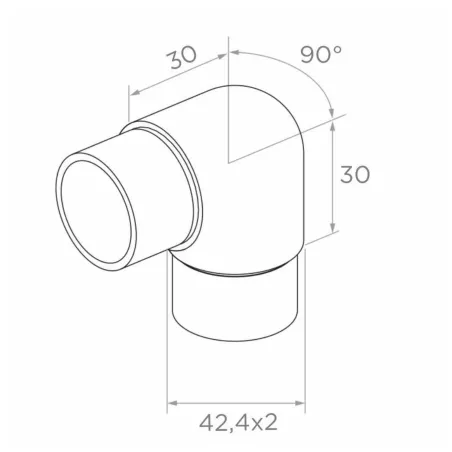

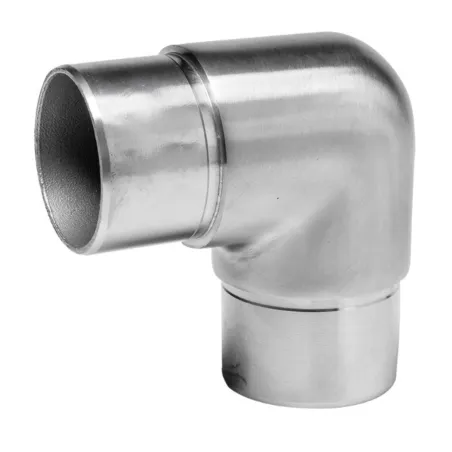

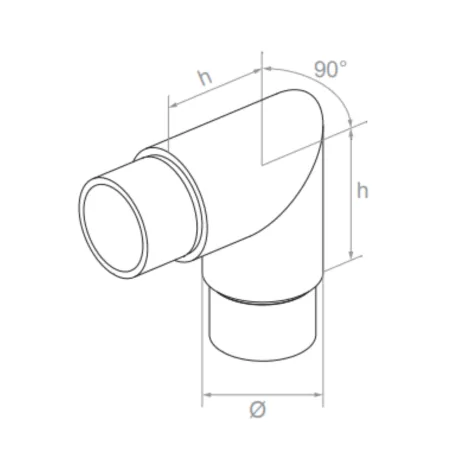

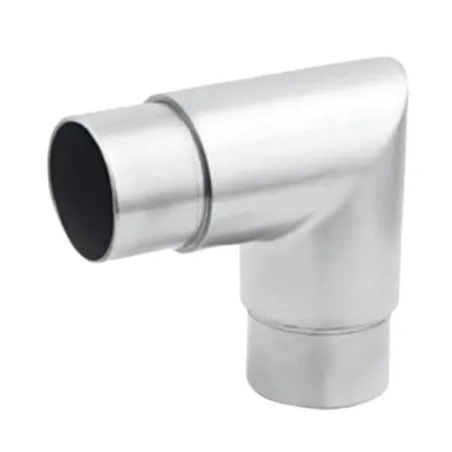

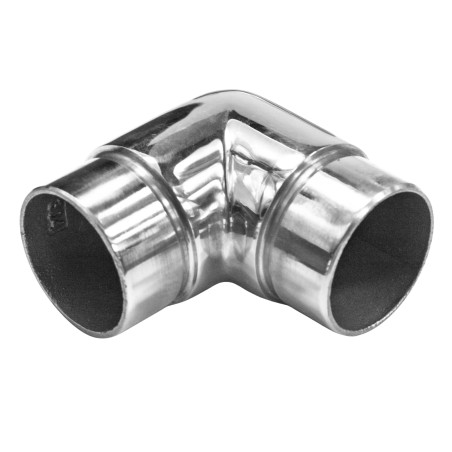

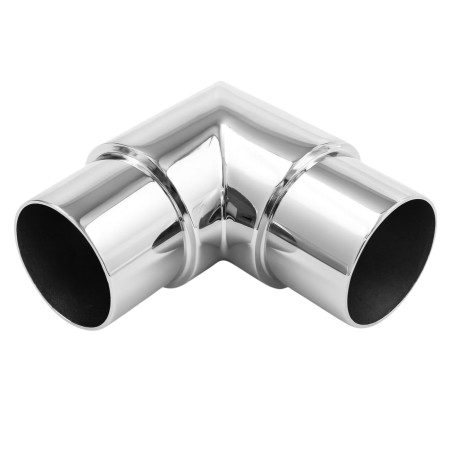

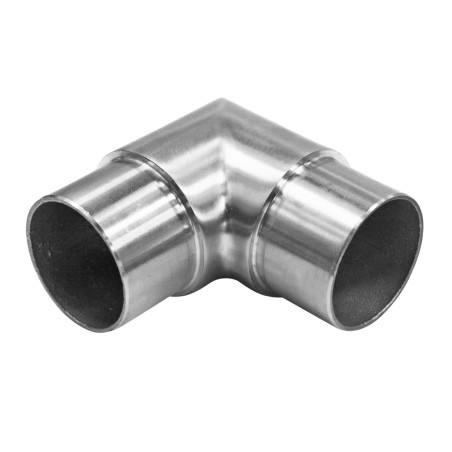

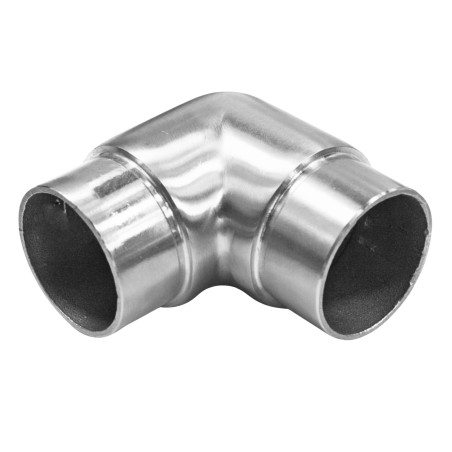

Fiksētie 90° līdzenie leņķi rada precīzu taisna leņķa pagriezienu līmeņa-līdz-līmenim stūra savienojumiem.

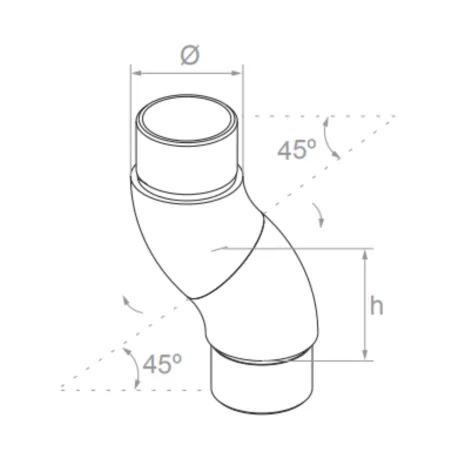

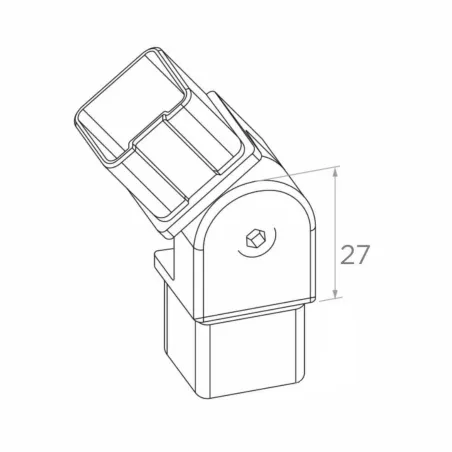

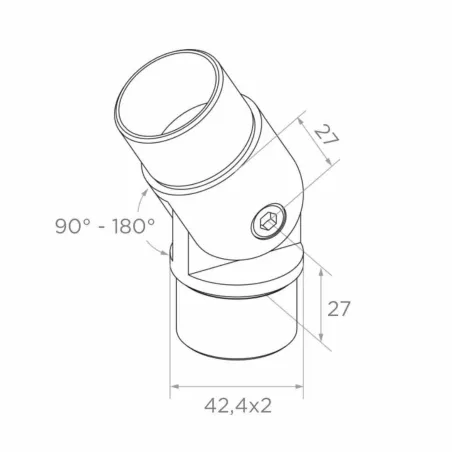

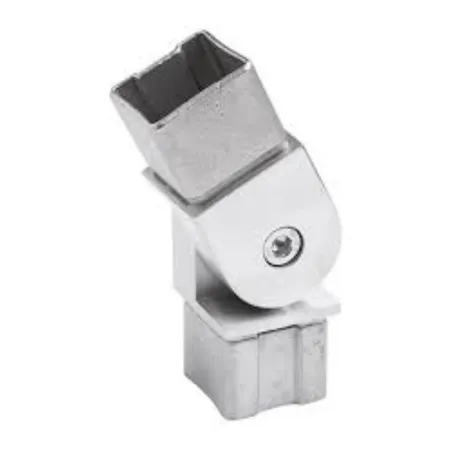

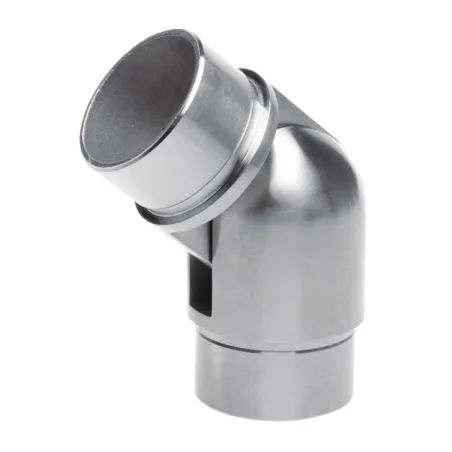

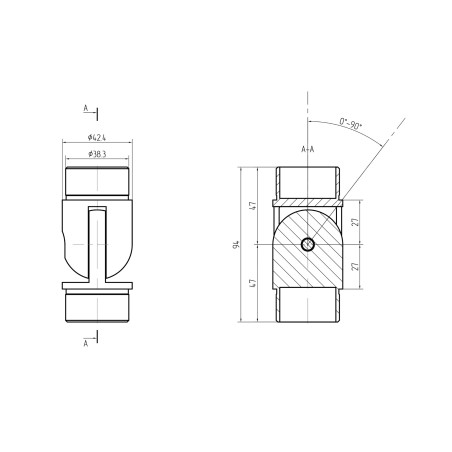

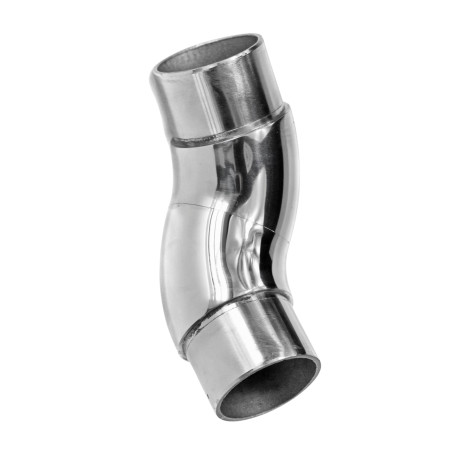

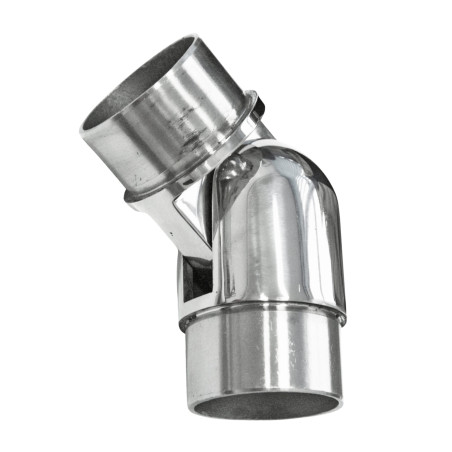

Regulējamie līdzenie līkumi ļauj iestatīt leņķi uz vietas, pielāgojoties kāpņu slīpumiem un nestandarta gradientiem — viens variants aptver 0–70° diapazonu sekla leņķa pārejām.

Izvēlieties regulējamos līkumus visur, kur precīzs leņķis pasūtīšanas brīdī nav zināms vai kur sliede seko kāpņu slīpumam.

3. Savienojuma veids: stūra, rindas, T-veida vai šķērsvirziena

Stūra līkumi un leņķi savieno divas caurules virziena maiņas vietā.

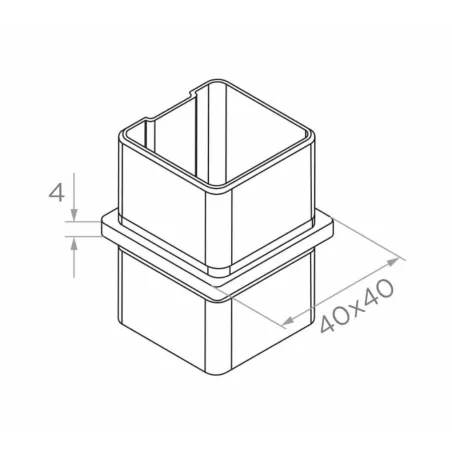

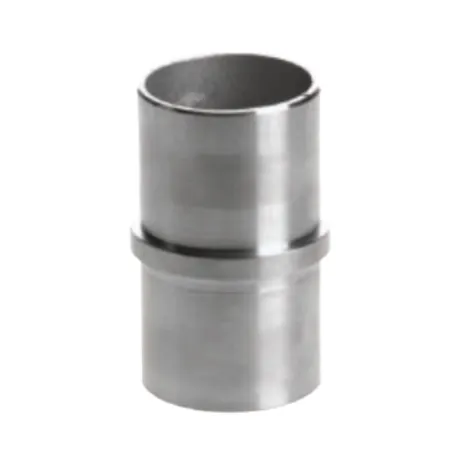

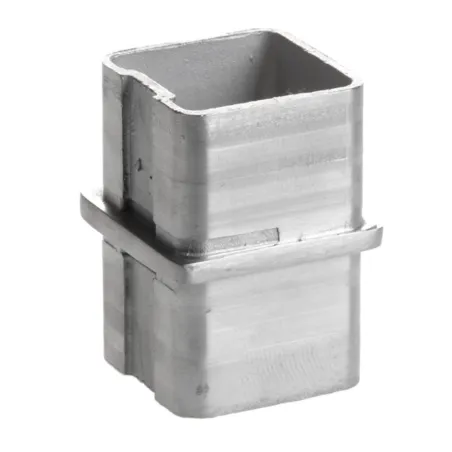

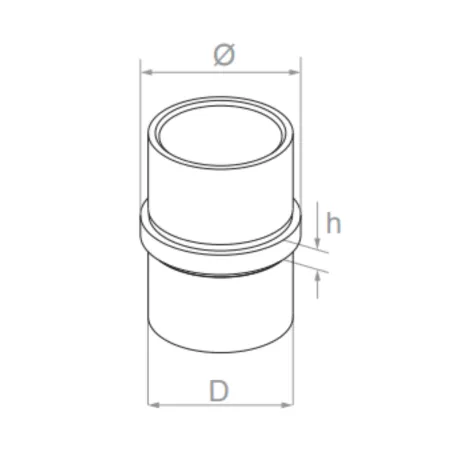

Rindas savienotāji savieno divas taisnas caurules sekcijas gals pie gala bez virziena maiņas.

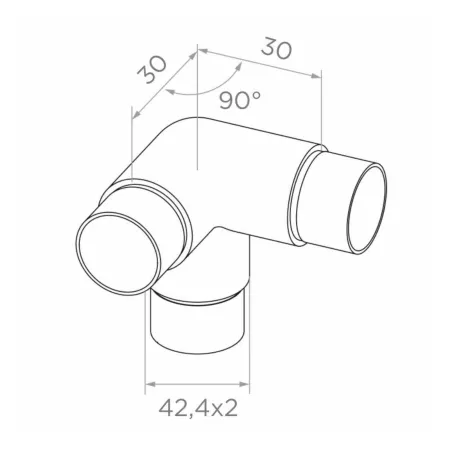

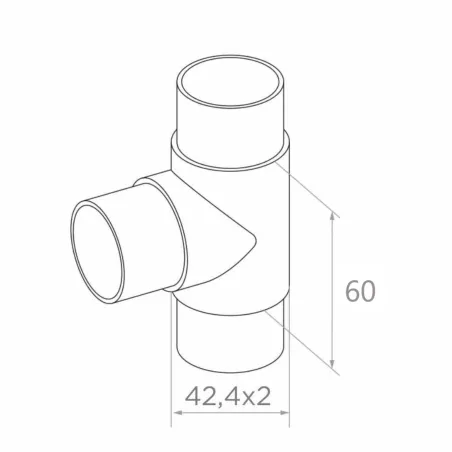

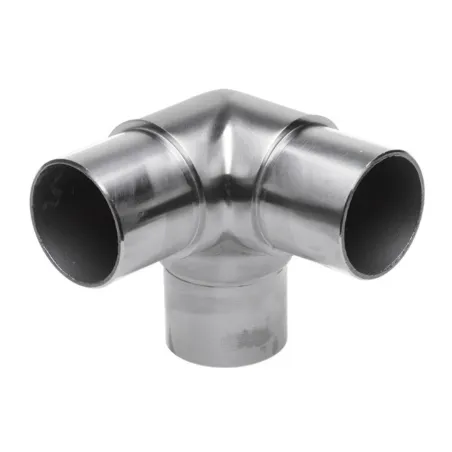

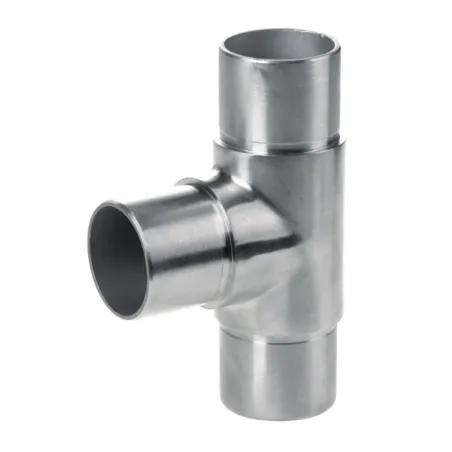

T-veida savienotāji savieno trīs caurules vienā punktā — viena caurule iet cauri un trešā atzarojas 90° leņķī. T-veida stūra savienotāji savieno trīs caurules tur, kur stūris satiek atzarojumu.

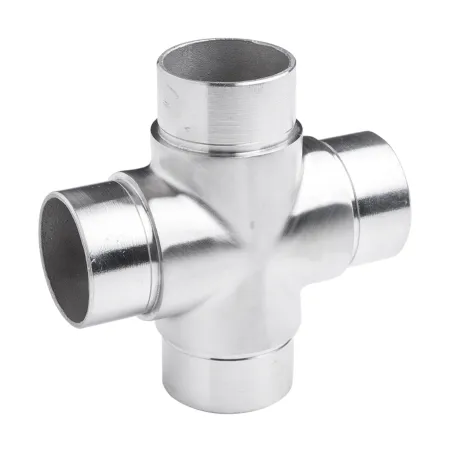

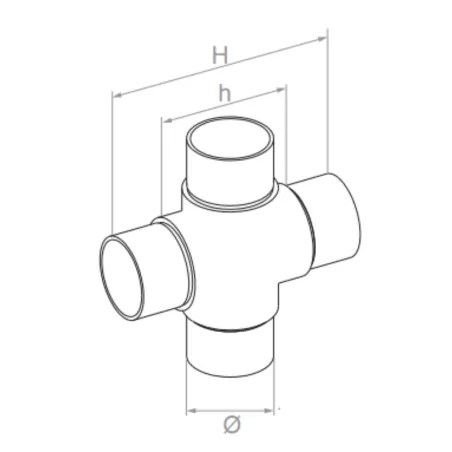

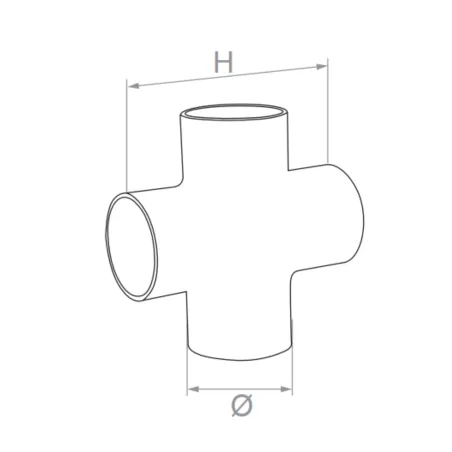

Šķērsvirziena līdzenie leņķi savieno četrus caurules galus vienā krustpunktā.

Pirms izvēles noteikti caurulu skaitu, kas satiekas katrā savienojumā.

4. Savienojuma metode: līdzenais (skrūvējams) vai metināmais

Līdzenie savienojumi tiek uzbīdīti uz caurules galiem un nostiprināti ar slēptu fiksēšanas skrūvi, radot gludu ārējo virsmu bez redzamas savienojuma līnijas.

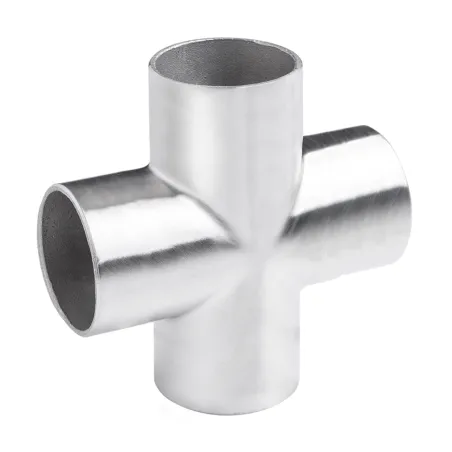

Metināmie savienojumi tiek pastāvīgi piemetināti caurulēm stingram, viengabalainam savienojumam.

Līdzenos savienojumus ir vieglāk montēt un tie ļauj demontāžu; metināmos savienojumus izvēlas tur, kur nepieciešama maksimāla savienojuma stingrība vai pilnīgi viengabalainu izskats.

5. Virsmas apdare un tērauda marka

Slīpētā virsma ir standarta apdare visos 15 produktos, ar pulētiem variantiem diviem produktiem spožākam izskatam.

AISI 304 ir standarta marka; AISI 316 ir pieejams vienam variantam piekrastes un paaugstināta mitruma vidēm.
