Stikla turētājs 55x65mm, slīpēts - 42,4 ar plauktu

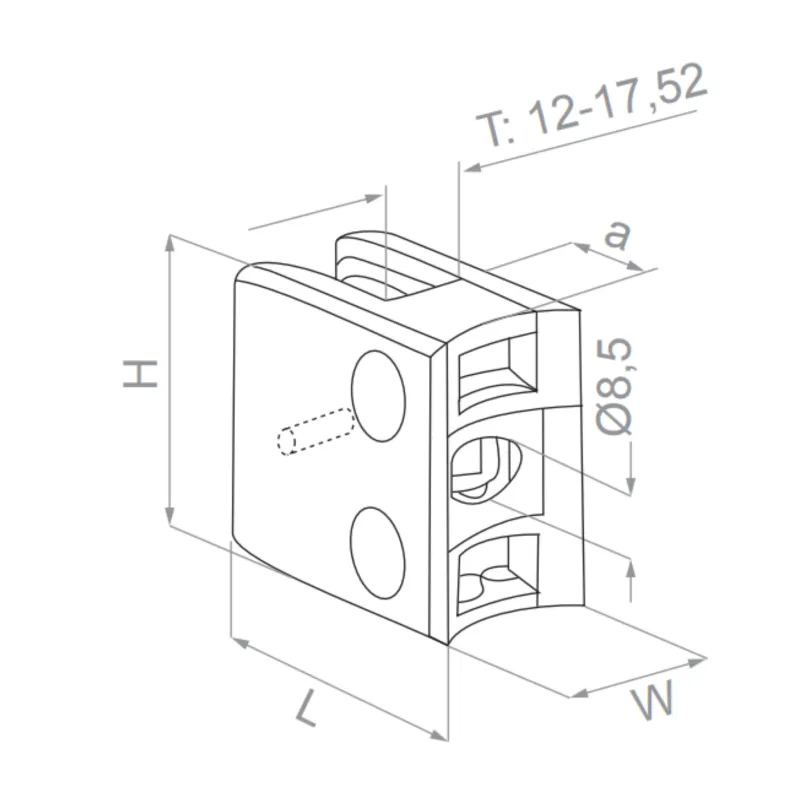

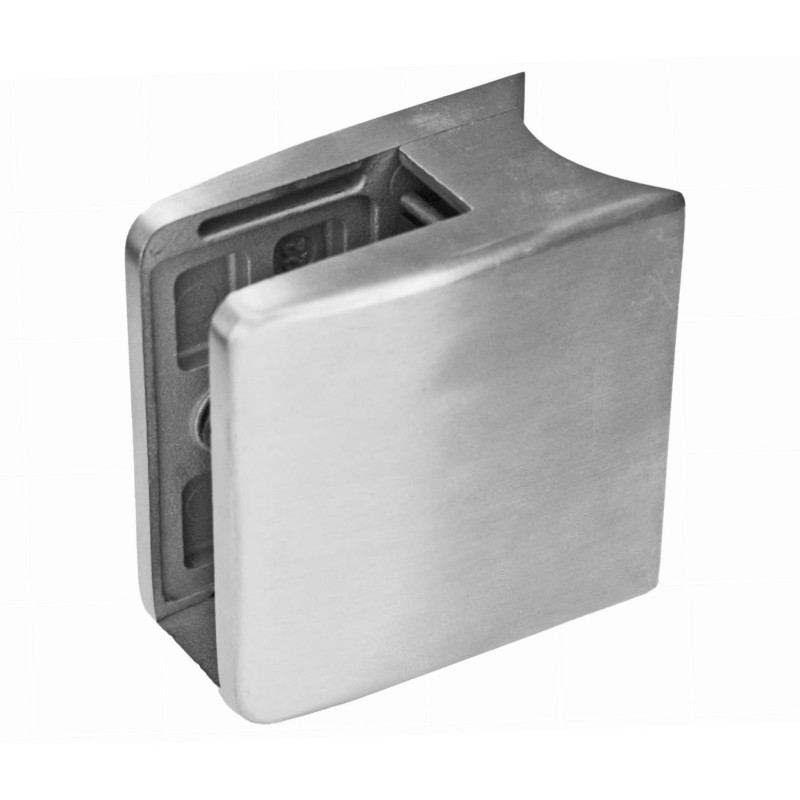

Strofix stikla turētājs 55×65 mm Ø42,4 caurulei ar balstu ir lielākais cauruļu montāžas stikla turētājs Strofix klāstā, paredzēts biezākajiem stikla paneļiem uz Ø42,4 mm apaļajām margu stabu caurulēm. Turētāja izmēri ir 67 × 55 × 37 mm (L × H × dziļums), un tas tur stikla paneļus no 12 līdz 17,52 mm biezumā. Attālums starp montāžas virsmu un stikla paneli ir 20 mm. Izgatavots no AISI 304 ar slīpētu virsmu. Ietver drošības plāksni un drošības tapu. Piestiprināms ar skrūvēm.

12–17,52 mm stikla diapazons aptver smagākos laminēta drošības stikla paneļus, kas tiek izmantoti komerciālās, publiski pieejamās un strukturālās stikla balustrāžu instalācijās uz apaļo cauruļu stabu sistēmām. Stikla biezuma opcijas ietver 12 mm vienkāršu rūdītu stiklu un laminētas konfigurācijas 13,52, 16,76 mm (88.2 apzīmējums, 8+8+0,76 PVB) un 17,52 mm. Šis turētājs sākas tur, kur 52 × 52 un 55 × 55 cauruļu turētāji beidzas (pie 12,76 mm) — pārklāšanās ir tikai pie 12 mm. Iekļautā drošības plāksne un drošības tapa nodrošina sekundāru stikla noturēšanu un sānu montāžas iespēju pie stabiem. 37 mm dziļums un 67 mm platums nodrošina ietilpīgu korpusu smagajām nospiešanas slodzēm uz bieza stikla.

Pasūtot izvēlieties stikla biezumu nolaižamajā izvēlnē.

Pielietojumi:

• Smagi laminēta stikla balustrāžu paneļi (12–17,52 mm) uz Ø42,4 mm apaļo cauruļu stabiem
• Strukturālās stikla margas uz apaļo stabu sistēmām, kam nepieciešama biezākā stikla kapacitāte
• Komerciālās un publiski pieejamās instalācijas ar 16,76 mm (88.2) vai 17,52 mm stiklu uz apaļajiem stabiem
• Bieza stikla paneļu sānu montāža pie apaļajiem stabiem ar iekļauto drošības plāksni
• Lielākais un pastiprinātas slodzes cauruļu montāžas stikla turētājs Strofix klāstā

BUJ

Kādi stikla biezumi tiek atbalstīti?

Turētājs uzņem stiklu no 12 līdz 17,52 mm: 12 mm vienkāršu rūdītu stiklu un laminētu drošības stiklu 13,52, 16,76 (88.2) un 17,52 mm. Tas ir biezākais stikla diapazons starp cauruļu montāžas turētājiem.

Kā šis salīdzinās ar 52×52 un 55×55 cauruļu turētājiem?

52 × 52 un 55 × 55 apstrādā 8–12,76 mm stiklu. Šis 55 × 65 apstrādā 12–17,52 mm — sākot tur, kur citi beidzas (ar nelielu pārklāšanos pie 12 mm). Izvēlieties šo turētāju, kad stikls ir biezāks par 12,76 mm.

Kā šis salīdzinās ar plakano 55×65?

Abi apstrādā 12–17,52 mm stiklu ar tām pašām stikla biezuma opcijām. Plakanā versija piedāvā AISI 304/316; šī cauruļu versija ir tikai AISI 304. Plakanā versija tiek montēta uz sienām un kvadrātstabiem; šai versijai ir izliekta aizmugure Ø42,4 apaļajām caurulēm.

Kas ir 88.2 laminētā stikla apzīmējums?

88.2 attiecas uz laminētu stiklu no divām 8 mm plāksnēm ar 0,76 mm PVB starpslāni, radot 16,76 mm kopējo biezumu. Tā ir standarta specifikācija strukturālajām stikla balustrādēm.

Vai šis ietver balstu?

Jā. Turētājs ietver drošības plāksni un drošības tapu sekundārai stikla noturēšanai un sānu montāžas iespējai.

Vai AISI 316 ir pieejams?

Nē. Šī cauruļu montāžas versija ir tikai AISI 304. AISI 316 12–17,52 mm diapazonam izmantojiet plakano 55 × 65 turētāju (SKU ST-055650-4S).

Par stikla turētājiem caurulei

Stikla spaile caurulei ir nerūsējošā tērauda kronšteins ar izliektu aizmuguri, kas profilēta, lai pieguļ apaļam stabam, satverot stikla paneli gar tā malu bez nepieciešamības urbt caurumu. Izliektais segls aptver caurules apkārtmēru, un priekšējā puse ar gumijas ieliktņiem nospiež stiklu, amortizējot kontaktu un pielāgojoties paneļa biezumam.

Strofix piedāvā caurules montāžas stikla spailes astoņos korpusa variantos — no kompaktiem 45×45 mm un 40×50 mm korpusiem līdz lielākiem 52×52 mm, 55×67 mm un 45×63 mm korpusiem ar stikla malas pārsegumu līdz 18 mm — profilētiem Ø42,4 mm un Ø48,3 mm apaļajai caurulei, AISI 304 vai AISI 316 nerūsējošā tērauda izpildījumā ar slīpētu vai pulētu virsmu.

Lielākajai daļai variantu ir integrēts stikla balsta plauktiņš; viens kompaktais variants tiek piegādāts bez balsta. Pareizā spaile ir atkarīga no korpusa izmēra, caurules diametra, tērauda markas un tā, vai nepieciešams iebūvēts stikla balsts.
