Stikla turētājs 45x63mm, slīpēts - 42,4

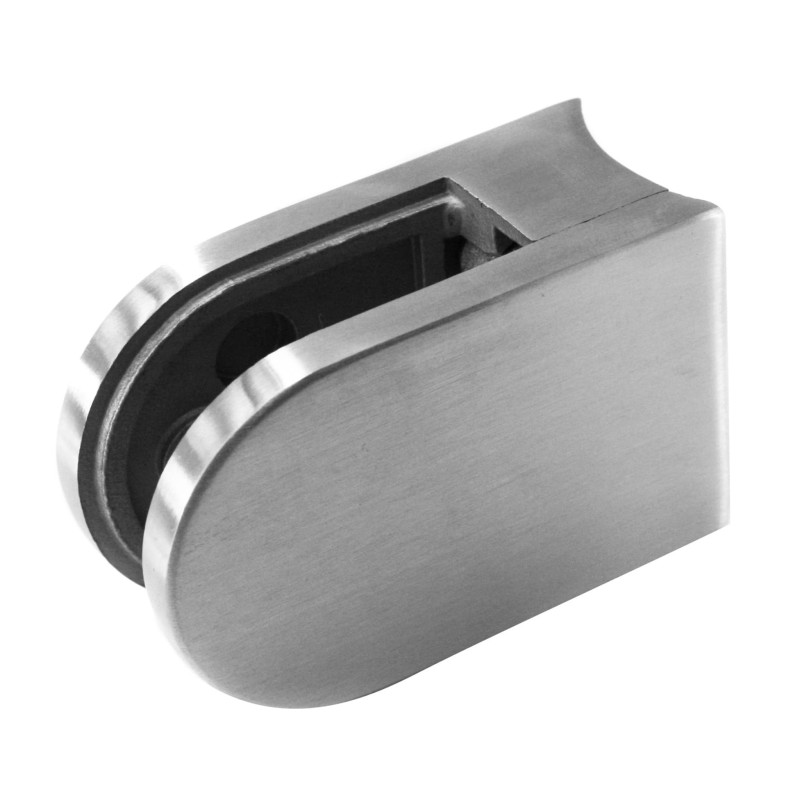

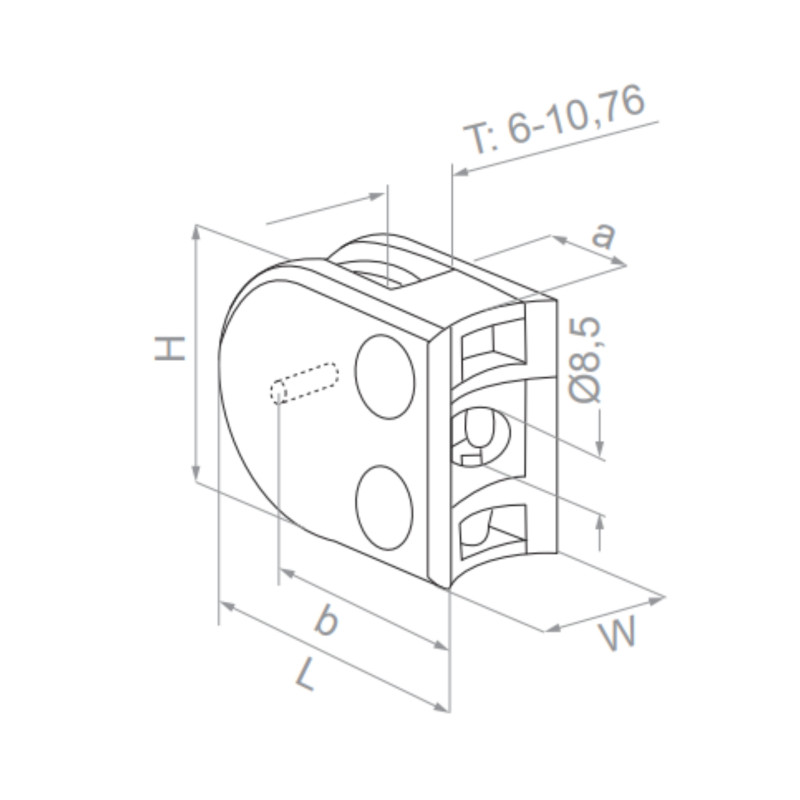

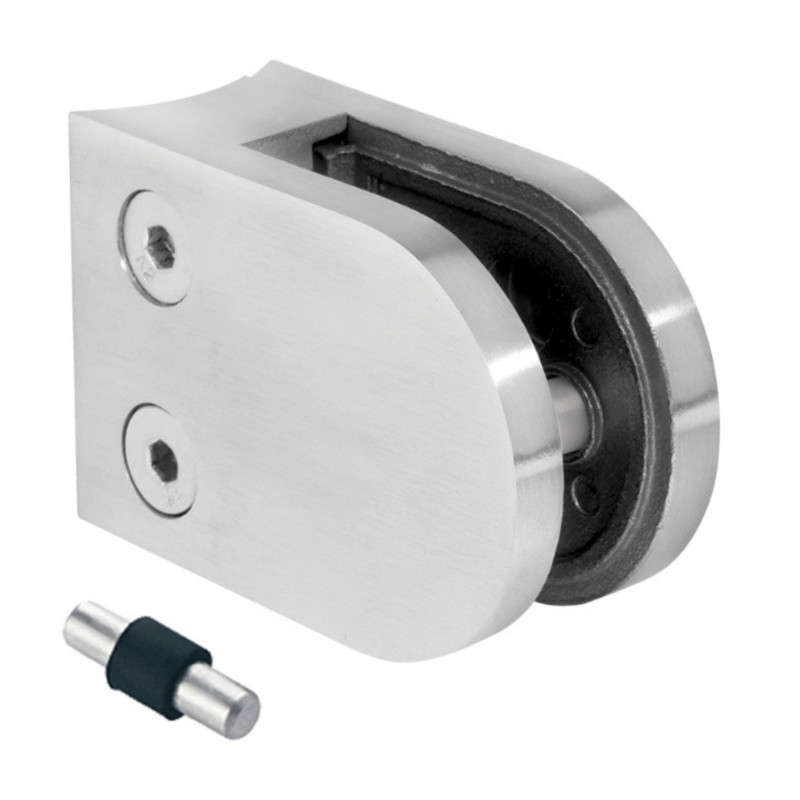

Strofix stikla turētājs 45×63 mm Ø42,4 caurulei ir nerūsējošā tērauda stikla paneļa turētājs, kas paredzēts montāžai uz Ø42,4 mm apaļajām margu stabu caurulēm. Turētāja izmēri ir 63 × 45 mm (L × H), un tas tur stikla paneļus no 6 līdz 12,76 mm biezumā. Attālums starp montāžas virsmu un stikla paneli ir 20 mm. Pieejams AISI 304 vai AISI 316 ar slīpētu virsmu. Ietver balstu. Piestiprināms ar skrūvēm.

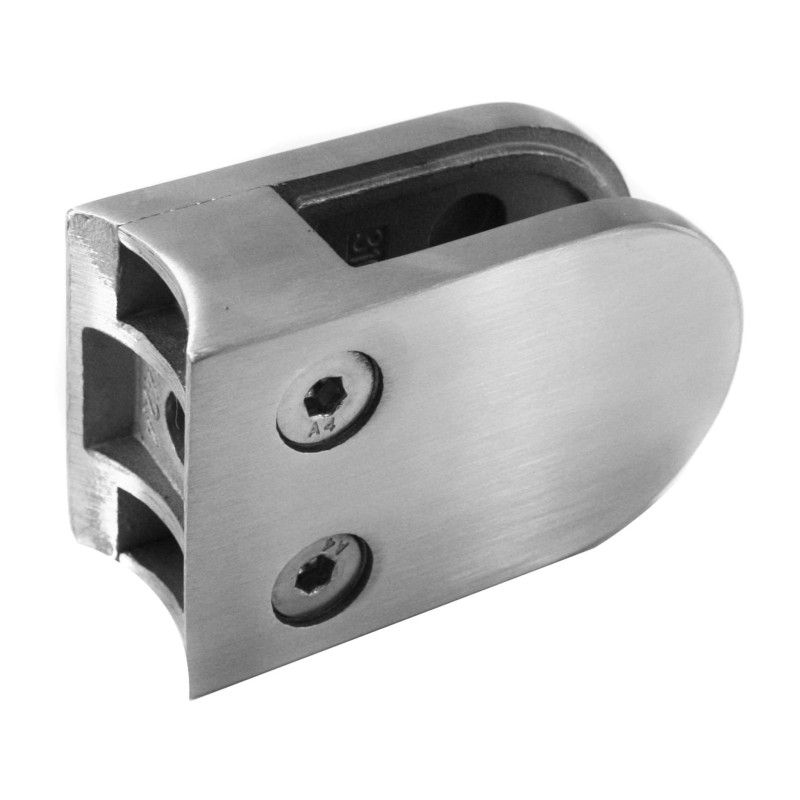

Platākais 63 mm korpuss uzņem biezākus stikla paneļus nekā standarta 45 × 45 mm cauruļu turētājs, kas ir ierobežots līdz 10,76 mm. Paplašinātais stikla diapazons ietver 12 mm vienkāršu rūdītu stiklu un 12,76 mm laminētu drošības stiklu (66.2 apzīmējums, 6+6+0,76 PVB). Taisnstūra formāts nodrošina platāku vizuālo profilu uz apaļā staba caurules. Izliektā aizmugurējā virsma apņem Ø42,4 mm caurules virsmu. Šis ir cauruļu montāžas ekvivalents plakanajam 45 × 63 turētājam, ar tādu pašu stikla diapazonu, bet izliektu aizmuguri apaļo cauruļu instalācijām. AISI 304 ir piemērots standarta instalācijām; AISI 316 nodrošina augstāku noturību pret hlorīdiem piekrastes vai atklātās vidēs.

Pasūtot izvēlieties stikla biezumu un tērauda marku nolaižamajās izvēlnēs.

Pielietojumi:

• Stikla paneļi līdz 12,76 mm uz Ø42,4 mm apaļo margu stabu caurulēm
• Cauruļu montāžas instalācijas, kur specificēts 12 mm rūdīts vai 12,76 mm laminēts stikls
• Taisnstūra cauruļu montāžas turētājs platākam vizuālajam profilam uz apaļajiem stabiem
• Uzlabošana no 45 × 45 cauruļu turētāja, kad nepieciešams biezāks stikls
• Piekrastes instalācijas, kam nepieciešams AISI 316 ar biezā stikla kapacitāti uz apaļajiem cauruļu stabiem

BUJ

Kādi stikla biezumi tiek atbalstīti?

Turētājs uzņem stiklu no 6 līdz 12,76 mm: vienkāršu rūdītu stiklu (6, 8, 10, 12 mm) un laminētu drošības stiklu (8,76, 10,76, 12,76 mm). 12,76 mm opcija atbilst laminētā stikla apzīmējumam 66.2 (6+6+0,76 PVB).

Kā šis salīdzinās ar 45×45 cauruļu turētāju?

45 × 45 apstrādā stiklu līdz 10,76 mm. Šis 45 × 63 paplašina diapazonu līdz 12,76 mm ar platāku taisnstūra korpusu. Izvēlieties šo turētāju, kad stikls ir biezāks par 10,76 mm vai kad platākais korpusa profils ir vēlams uz apaļā staba.

Kā šis salīdzinās ar plakano 45×63?

Abiem ir vienāds stikla diapazons (6–12,76 mm) un AISI 304/316 opcijas. Plakanā versija tiek montēta uz sienām un kvadrātstabiem; šai versijai ir izliekta aizmugure Ø42,4 apaļajām caurulēm. Abiem ir 20 mm atstatums.

Vai šis ietver balstu?

Jā. Apraksts norāda, ka šis turētājs ietver balstu.

Kādas tērauda markas ir pieejamas?

AISI 304 un AISI 316. Izvēlieties AISI 316 piekrastes, baseinu vai paaugstināta mitruma instalācijām.

Kādai caurulei šis turētājs tiek montēts?

Turētājs tiek montēts uz Ø42,4 mm apaļās margu staba caurules ar izliektu aizmugurējo virsmu.

Par stikla turētājiem caurulei

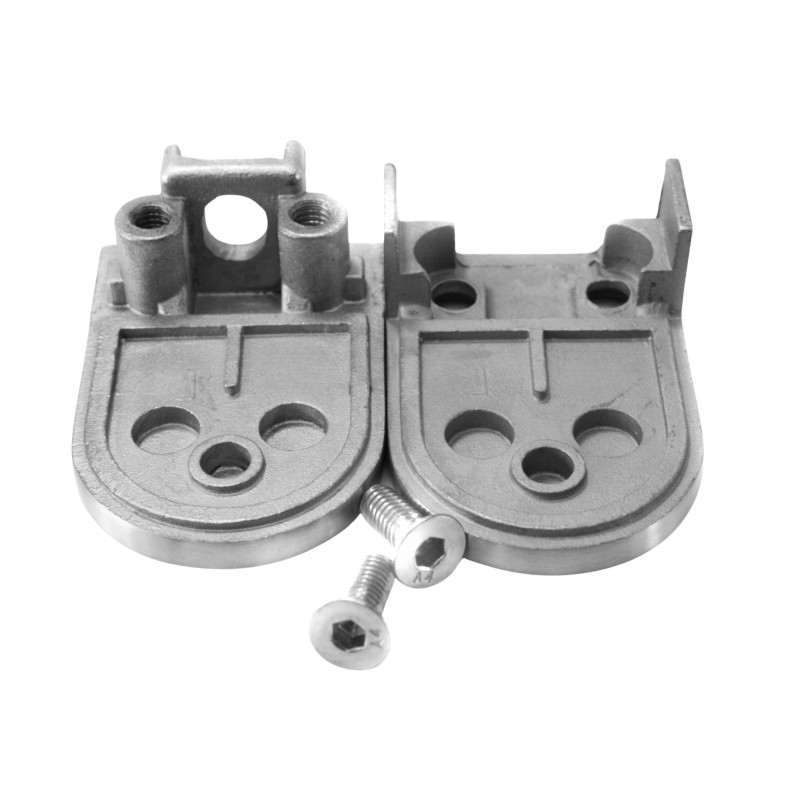

Stikla spaile caurulei ir nerūsējošā tērauda kronšteins ar izliektu aizmuguri, kas profilēta, lai pieguļ apaļam stabam, satverot stikla paneli gar tā malu bez nepieciešamības urbt caurumu. Izliektais segls aptver caurules apkārtmēru, un priekšējā puse ar gumijas ieliktņiem nospiež stiklu, amortizējot kontaktu un pielāgojoties paneļa biezumam.

Strofix piedāvā caurules montāžas stikla spailes astoņos korpusa variantos — no kompaktiem 45×45 mm un 40×50 mm korpusiem līdz lielākiem 52×52 mm, 55×67 mm un 45×63 mm korpusiem ar stikla malas pārsegumu līdz 18 mm — profilētiem Ø42,4 mm un Ø48,3 mm apaļajai caurulei, AISI 304 vai AISI 316 nerūsējošā tērauda izpildījumā ar slīpētu vai pulētu virsmu.

Lielākajai daļai variantu ir integrēts stikla balsta plauktiņš; viens kompaktais variants tiek piegādāts bez balsta. Pareizā spaile ir atkarīga no korpusa izmēra, caurules diametra, tērauda markas un tā, vai nepieciešams iebūvēts stikla balsts.
