Stikla turētājs 52x52mm, slīpēts - 42,4 ar plauktu

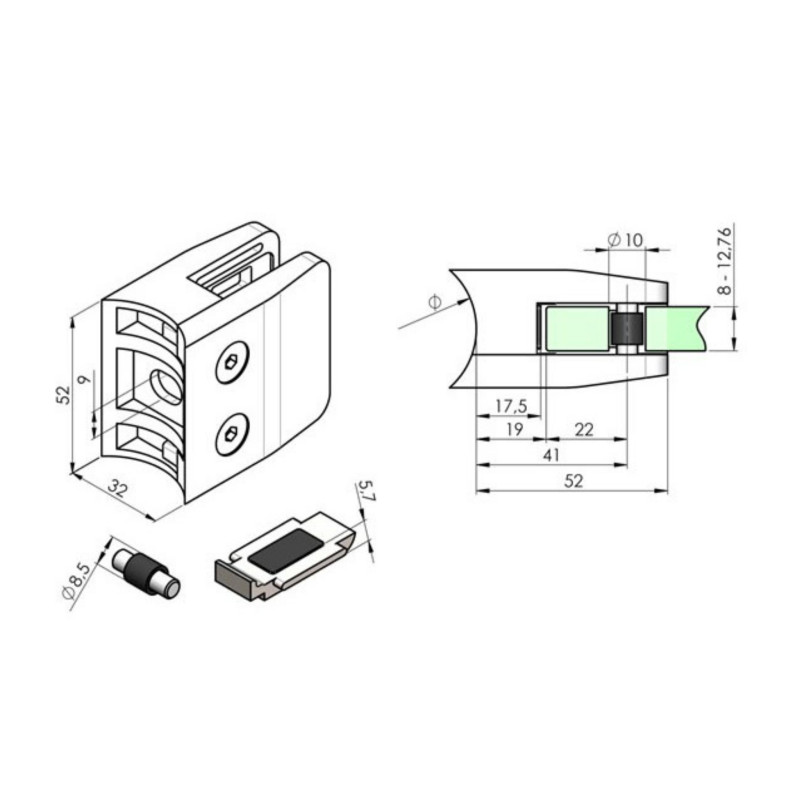

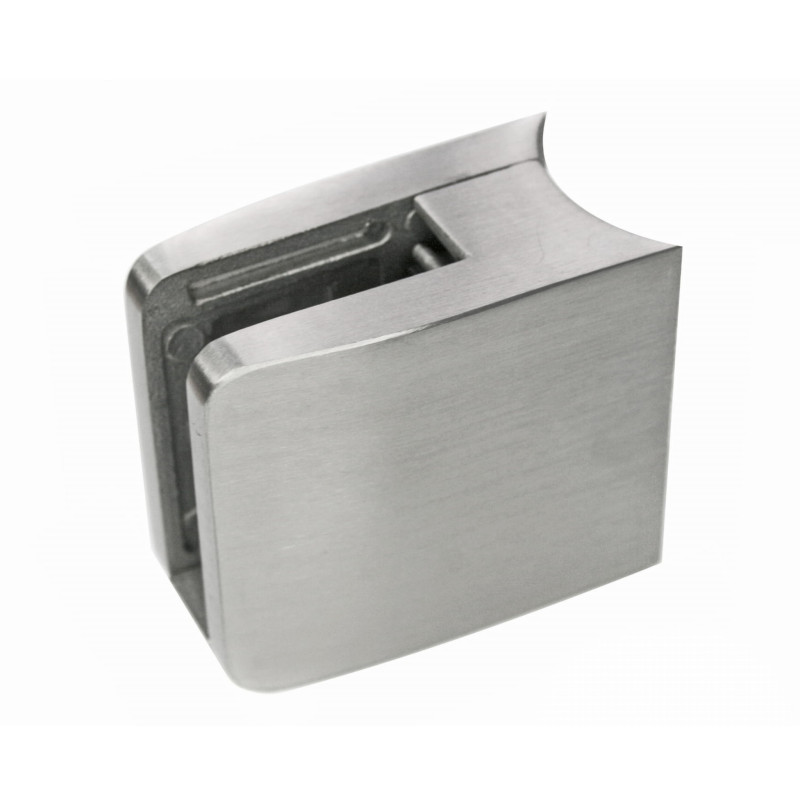

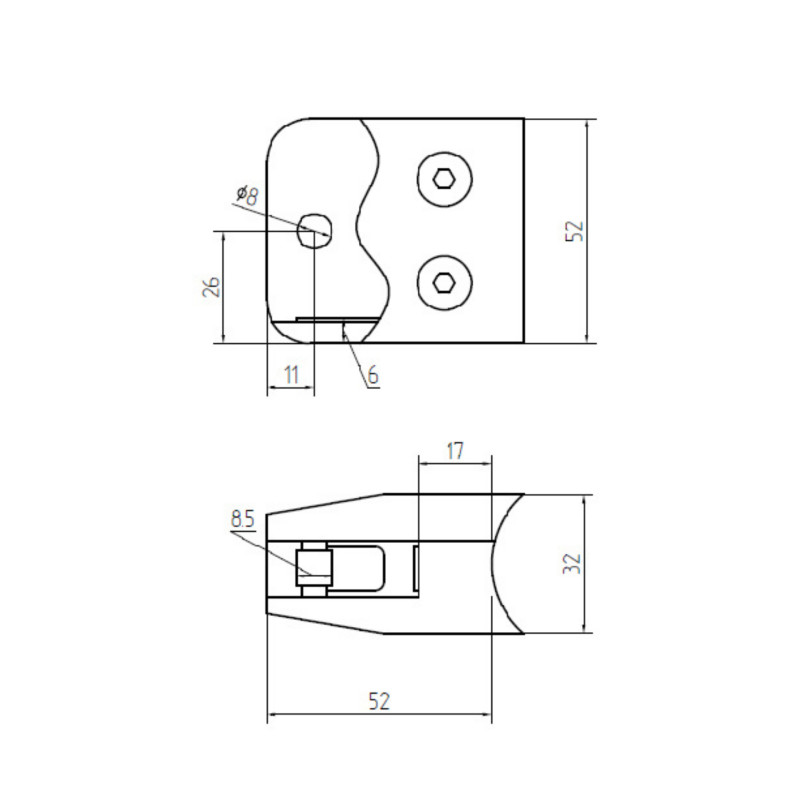

Strofix stikla turētājs 52×52 mm Ø42,4 caurulei ar balstu ir nerūsējošā tērauda stikla paneļa turētājs, kas paredzēts montāžai uz Ø42,4 mm apaļajām margu stabu caurulēm. Turētāja izmēri ir 52 × 52 × 32 mm (L × H × dziļums), un tas tur stikla paneļus no 8 līdz 12,76 mm biezumā. Attālums starp montāžas virsmu un stikla paneli ir 16 mm. Pieejams AISI 304 vai AISI 316 ar slīpētu virsmu. Ietver drošības plāksni un drošības tapu. Piestiprināms ar skrūvēm.

52 × 52 mm ir lielākais kvadrāta cauruļu montāžas stikla turētājs Ø42,4 caurulei Strofix klāstā. 32 mm dziļums un 8–12,76 mm stikla diapazons padara šo par pastiprinātas slodzes turētāju biezākam stiklam uz apaļo cauruļu stabu sistēmām — tas neuzņem stiklu zem 8 mm. 16 mm atstatums tur stiklu tuvāk caurules virsmai nekā 20 mm atstatums uz 45 × 45 cauruļu turētājiem. Stikla biezuma opcijas ietver 8, 10 un 12 mm vienkāršu rūdītu stiklu un 8,76, 10,76 un 12,76 mm laminētu drošības stiklu (12,76 mm = 66.2 apzīmējums). Iekļautā drošības plāksne un drošības tapa nodrošina sekundāru stikla noturēšanu un sānu montāžas iespēju pie stabiem. AISI 304 ir piemērots standarta instalācijām; AISI 316 nodrošina augstāku noturību pret hlorīdiem piekrastes vai atklātās vidēs.

Pasūtot izvēlieties stikla biezumu un tērauda marku nolaižamajās izvēlnēs.

Pielietojumi:

• Pastiprinātas slodzes stikla nospiešana uz Ø42,4 mm apaļo cauruļu stabiem stiklam 8–12,76 mm
• Biezāki stikla balustrāžu paneļi uz apaļo cauruļu margu sistēmām
• Komerciālās un publiski pieejamās stikla margas uz apaļajiem stabiem, kam nepieciešami robusti turētāja izmēri
• Bieza stikla paneļu sānu montāža pie apaļajiem stabiem ar iekļauto drošības plāksni
• Piekrastes instalācijas, kam nepieciešams AISI 316 biezam stiklam uz apaļajiem cauruļu stabiem

BUJ

Kādi stikla biezumi tiek atbalstīti?

Turētājs uzņem stiklu no 8 līdz 12,76 mm: vienkāršu rūdītu stiklu (8, 10, 12 mm) un laminētu drošības stiklu (8,76, 10,76, 12,76 mm / 66.2). Stikls zem 8 mm netiek atbalstīts — plānākam stiklam uz Ø42,4 caurules izmantojiet 45 × 45 cauruļu turētāju.

Kā šis salīdzinās ar 45×45 cauruļu turētāju?

45 × 45 apstrādā 4/6–10,76 mm stiklu ar 20 mm atstatumu. Šis 52 × 52 paplašina diapazonu līdz 12,76 mm (ieskaitot 12 mm rūdītu un 66.2 laminētu) ar 16 mm atstatumu un dziļāku 32 mm korpusu. Izvēlieties 52 × 52, kad stikls ir biezāks par 10,76 mm.

Kāds ir atstatuma attālums?

Atstatums ir 16 mm — attālums no caurules virsmas līdz stikla panelim. Tas ir par 4 mm īsāks nekā 20 mm atstatums uz 45 × 45 cauruļu turētāja, pozicionējot stiklu tuvāk stabam.

Kā šis salīdzinās ar plakano 52×52?

Abi ir 52 × 52 × 32 mm ar tādu pašu 8–12,76 mm stikla diapazonu un AISI 304/316 opcijām. Atšķirība ir montāžas virsma: šim produktam ir izliekta aizmugure Ø42,4 apaļajām caurulēm ar 16 mm atstatumu; plakanajai versijai ir plakana aizmugure ar 20 mm atstatumu.

Vai šis ietver balstu?

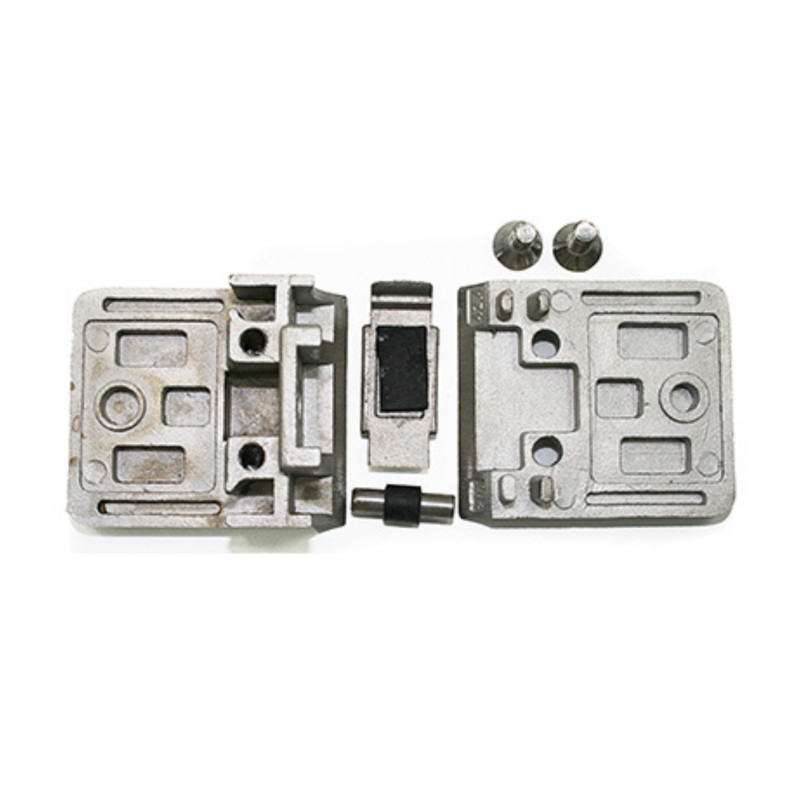

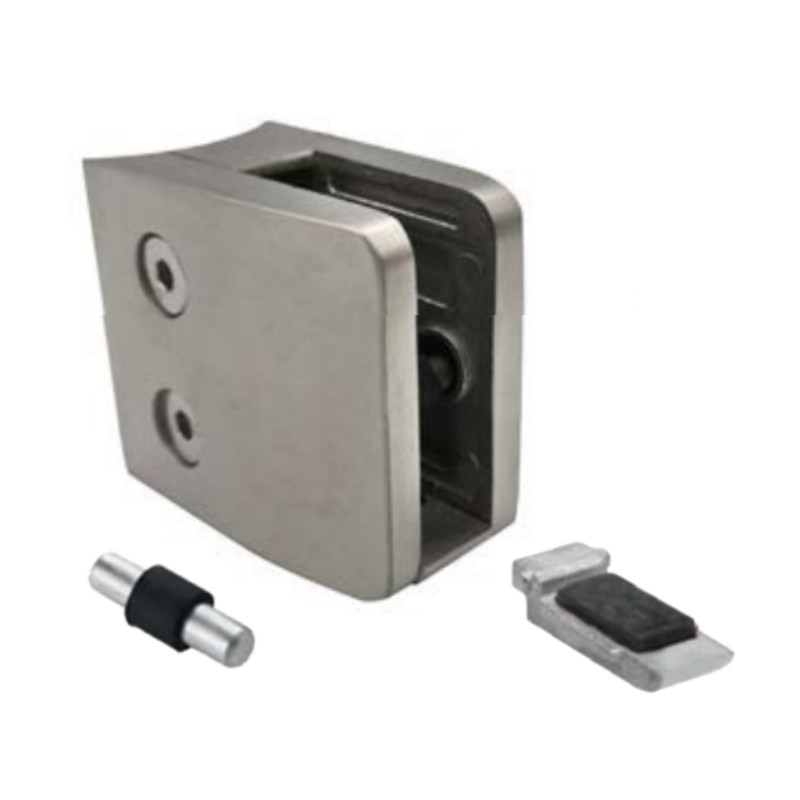

Jā. Turētājs ietver drošības plāksni un drošības tapu sekundārai stikla noturēšanai un sānu montāžas iespējai.

Kādas tērauda markas ir pieejamas?

AISI 304 un AISI 316. Izvēlieties AISI 316 piekrastes, baseinu vai paaugstināta mitruma instalācijām.

Par stikla turētājiem caurulei

Stikla spaile caurulei ir nerūsējošā tērauda kronšteins ar izliektu aizmuguri, kas profilēta, lai pieguļ apaļam stabam, satverot stikla paneli gar tā malu bez nepieciešamības urbt caurumu. Izliektais segls aptver caurules apkārtmēru, un priekšējā puse ar gumijas ieliktņiem nospiež stiklu, amortizējot kontaktu un pielāgojoties paneļa biezumam.

Strofix piedāvā caurules montāžas stikla spailes astoņos korpusa variantos — no kompaktiem 45×45 mm un 40×50 mm korpusiem līdz lielākiem 52×52 mm, 55×67 mm un 45×63 mm korpusiem ar stikla malas pārsegumu līdz 18 mm — profilētiem Ø42,4 mm un Ø48,3 mm apaļajai caurulei, AISI 304 vai AISI 316 nerūsējošā tērauda izpildījumā ar slīpētu vai pulētu virsmu.

Lielākajai daļai variantu ir integrēts stikla balsta plauktiņš; viens kompaktais variants tiek piegādāts bez balsta. Pareizā spaile ir atkarīga no korpusa izmēra, caurules diametra, tērauda markas un tā, vai nepieciešams iebūvēts stikla balsts.
