Stikla turētājs 45x63mm, slīpēts - 42,4 ar plauktu

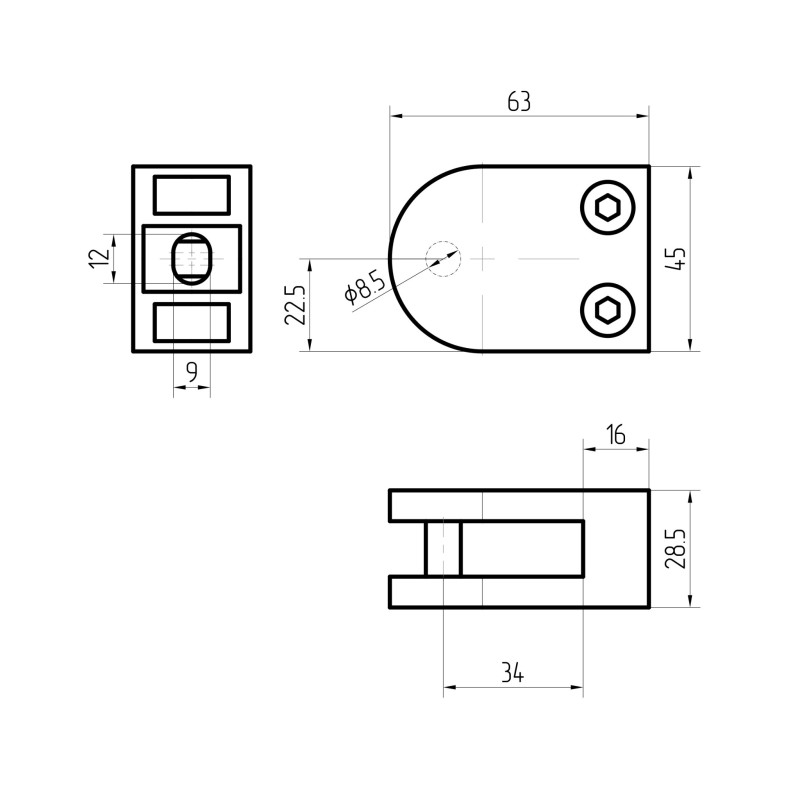

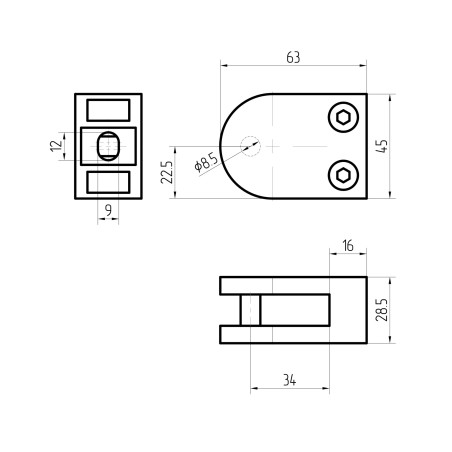

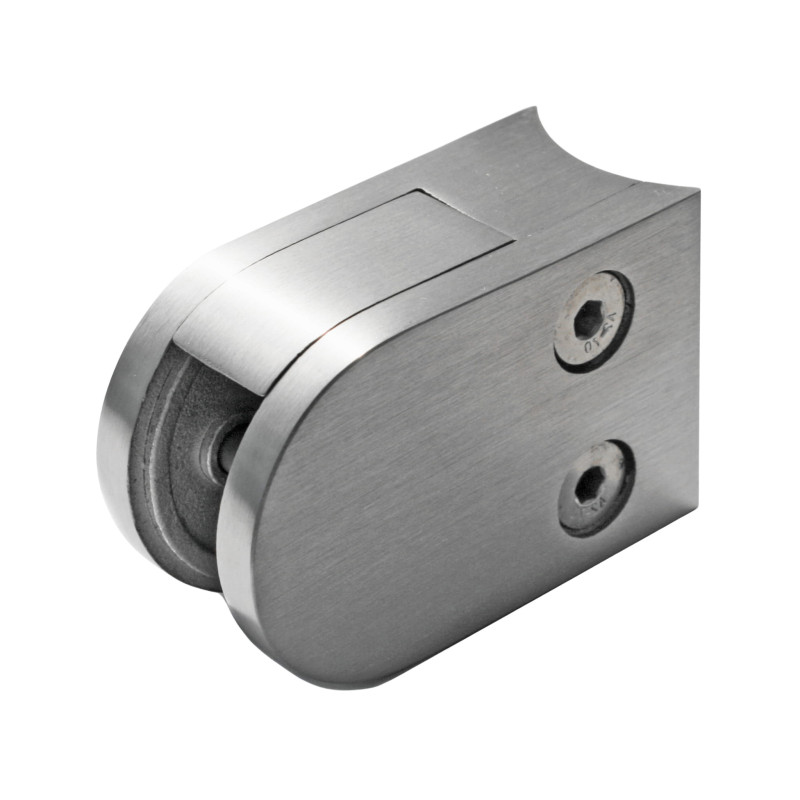

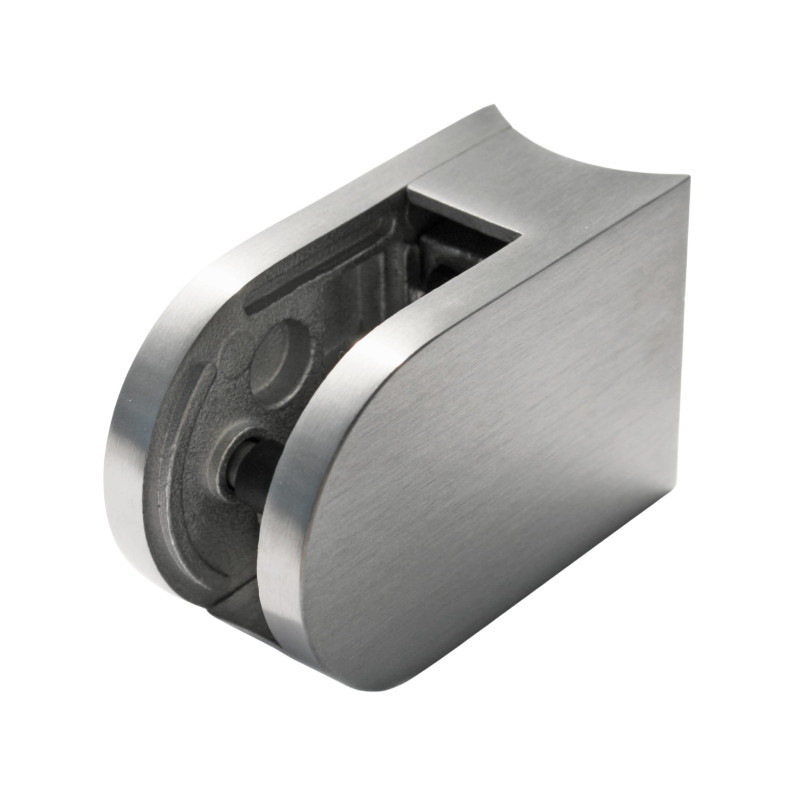

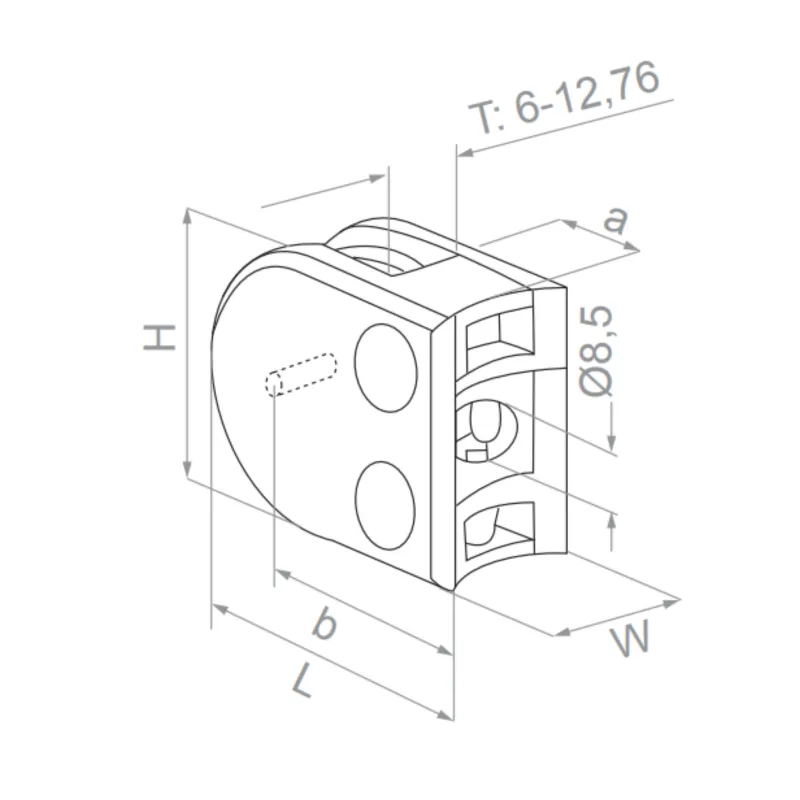

Strofix stikla turētājs 45×63 mm Ø42,4 caurulei ar balstu (SKU ST-445630B) ir nerūsējošā tērauda stikla paneļa turētājs, kas paredzēts montāžai uz Ø42,4 mm apaļajām margu stabu caurulēm. Turētāja izmēri ir 63 × 45 × 30 mm (L × H × dziļums), un tas tur stikla paneļus no 6 līdz 12,76 mm biezumā. Attālums starp montāžas virsmu un stikla paneli ir 20 mm. Izgatavots no AISI 304 ar slīpētu virsmu. Ietver drošības plāksni un drošības tapu. Piestiprināms ar skrūvēm.

Šī ir tiešā balstītā versija 45 × 63 cauruļu turētājam, ar drošības plāksni un drošības tapu, kas iekļauta komplektā sekundārai stikla noturēšanai. Drošības kronšteins atrodas zem stikla paneļa, nodrošinot mehānisku aizturi, kas novērš stikla izkrišanu, ja primārais spiedes spēks tiktu traucēts. Komplekts arī nodrošina sānu montāžu pie stabiem. Stikla biezuma opcijas ietver 6, 8, 10 un 12 mm vienkāršu rūdītu stiklu un 8,76, 10,76 un 12,76 mm laminētu drošības stiklu (12,76 mm = 66.2 apzīmējums). Izliektā aizmugurējā virsma apņem Ø42,4 mm caurules virsmu. Šis produkts ir pieejams tikai AISI 304.

Pasūtot izvēlieties stikla biezumu nolaižamajā izvēlnē.

Pielietojumi:

• Biezi stikla balustrāžu paneļi (6–12,76 mm) uz Ø42,4 caurules, kam nepieciešams tiešs drošības balsts
• Būvnormatīviem atbilstošas stikla margas augstumā ar biezu stiklu un drošības noturēšanas kronšteinu
• Bieza stikla paneļu sānu montāža pie apaļajiem stabiem ar iekļauto drošības plāksni
• Premium instalācijas, kur tiešais balsta kronšteins ir nepieciešams 45 × 63 cauruļu turētājam
• Smaga stikla margu pielietojumi, kur specificēta sekundāra stikla noturēšana

BUJ

Ar ko šis atšķiras no standarta 45×63 cauruļu turētāja (SKU ST-445630-4S)?

Abi ir 45 × 63 mm slīpēti cauruļu montāžas turētāji Ø42,4 ar 6–12,76 mm stikla diapazonu. Šī "B" versija (ST-445630B) tiešā veidā ietver drošības plāksni un drošības tapu sekundārai stikla noturēšanai un sānu montāžas iespējai. Tā ir tikai AISI 304 un ar augstāku cenu. Standarta versija (ST-445630-4S) piedāvā AISI 304/316 par zemāku cenu.

Kādi stikla biezumi tiek atbalstīti?

Turētājs uzņem stiklu no 6 līdz 12,76 mm: vienkāršu rūdītu stiklu (6, 8, 10, 12 mm) un laminētu drošības stiklu (8,76, 10,76, 12,76 mm / 66.2).

Ko ietver "ar balstu"?

Drošības plāksne un drošības tapa atrodas zem stikla paneļa, nodrošinot sekundāru mehānisku aizturi, kas novērš stikla izkrišanu. Komplekts arī nodrošina sānu montāžu pie stabiem.

Vai AISI 316 ir pieejams?

Nē. Šī "B" versija ir tikai AISI 304. AISI 316 45 × 63 cauruļu montāžas formātam izmantojiet standarta versiju (SKU ST-445630-4S).

Kādai caurulei šis turētājs tiek montēts?

Turētājs tiek montēts uz Ø42,4 mm apaļās margu staba caurules ar izliektu aizmugurējo virsmu.

Vai šo var montēt sāniski pie stabiem?

Jā. Iekļautā drošības plāksne nodrošina sānu montāžu pie stabiem.

Par stikla turētājiem caurulei

Stikla spaile caurulei ir nerūsējošā tērauda kronšteins ar izliektu aizmuguri, kas profilēta, lai pieguļ apaļam stabam, satverot stikla paneli gar tā malu bez nepieciešamības urbt caurumu. Izliektais segls aptver caurules apkārtmēru, un priekšējā puse ar gumijas ieliktņiem nospiež stiklu, amortizējot kontaktu un pielāgojoties paneļa biezumam.

Strofix piedāvā caurules montāžas stikla spailes astoņos korpusa variantos — no kompaktiem 45×45 mm un 40×50 mm korpusiem līdz lielākiem 52×52 mm, 55×67 mm un 45×63 mm korpusiem ar stikla malas pārsegumu līdz 18 mm — profilētiem Ø42,4 mm un Ø48,3 mm apaļajai caurulei, AISI 304 vai AISI 316 nerūsējošā tērauda izpildījumā ar slīpētu vai pulētu virsmu.

Lielākajai daļai variantu ir integrēts stikla balsta plauktiņš; viens kompaktais variants tiek piegādāts bez balsta. Pareizā spaile ir atkarīga no korpusa izmēra, caurules diametra, tērauda markas un tā, vai nepieciešams iebūvēts stikla balsts.
