Margu stabiņa pēda metināšanai 42,4x80x4mm, neapstrādāts, 3 skrūves

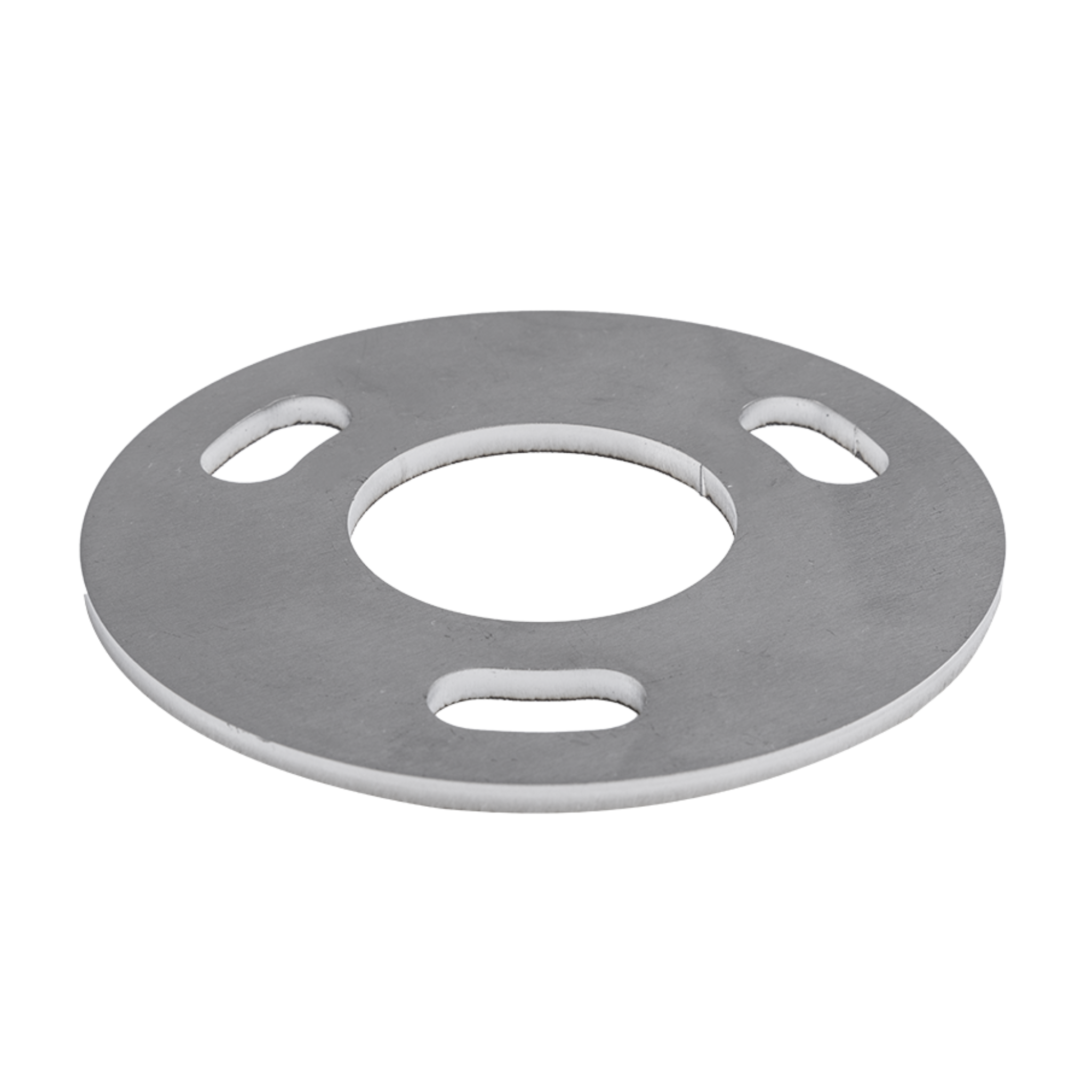

Strofix margu stabiņa pēda metināšanai 42,4×80×4mm, neapstrādāta, 3 skrūves ir AISI 304 nerūsējošā tērauda apaļa pamatnes plāksne Ø42,4 mm margu staba caurulei. Plāksne ir Ø80 mm diametrā (D), 4 mm bieza (h), ar trim Ø8,5 mm skrūvju caurumiem M8 skrūvēm, izvietotiem trijstūra rakstā. Piegādāta ar neapstrādātu (raw) virsmu. Staba caurule tiek piestiprināta ar metināšanu.

Ø80 mm apaļā plāksne nodrošina kompaktu apļveida nospiedumu, kas atbilst apaļajai Ø42,4 mm staba caurulei. Trīs skrūvju izvietojums dod asimetrisku trijstūra enkura rakstu lielākai stabilitātei salīdzinājumā ar divu skrūvju versiju, piemērots augstākas slodzes vai vairāk pakļautām instalācijām. Ø8,5 mm skrūvju caurumi uzņem M8 skrūves vai enkura stieņus. Neapstrādātā virsma ir standarta pamatnes plāksnēm, kuras pēc uzstādīšanas tiek noslēptas ar dekoratīvu pārsegu. AISI 304 nerūsējošais tērauds ir piemērots standarta iekštelpu un āra instalācijām.

Pielietojumi:

• Kompakta Ø42,4 mm apaļo margu staba cauruļu montāža pie grīdas
• Trīs skrūvju trijstūra enkura raksts lielākai stabilitātei uz apaļo stabu pamatnēm
• Augstākas slodzes vai pakļautas apaļo stabu instalācijas, kam vajadzīgs trešais enkura punkts
• Budžeta pamatnes plāksne Ø42,4 mm apaļo cauruļu margu sistēmām
• Metinātas staba pamatnes, kas noslēptas ar dekoratīvu pārsegu

BUJ

Kādai staba caurulei der šī pamatnes plāksne?

Ø42,4 mm apaļajai staba caurulei — standarta margu caurulei Strofix klāstā.

Cik skrūvju caurumu tai ir?

Šai versijai ir trīs Ø8,5 mm skrūvju caurumi (M8 skrūvēm) trijstūra rakstā. Pieejama arī tā paša D80 plāksnes divu skrūvju versija.

Kāpēc izvēlēties trīs skrūves divu vietā?

Trīs skrūvju trijstūra raksts dod lielāku stabilitāti, piemērots augstākas slodzes vai vairāk pakļautām instalācijām. Divu skrūvju versija ir piemērota vienkāršākām, zemākas slodzes instalācijām.

Kādi ir plāksnes izmēri?

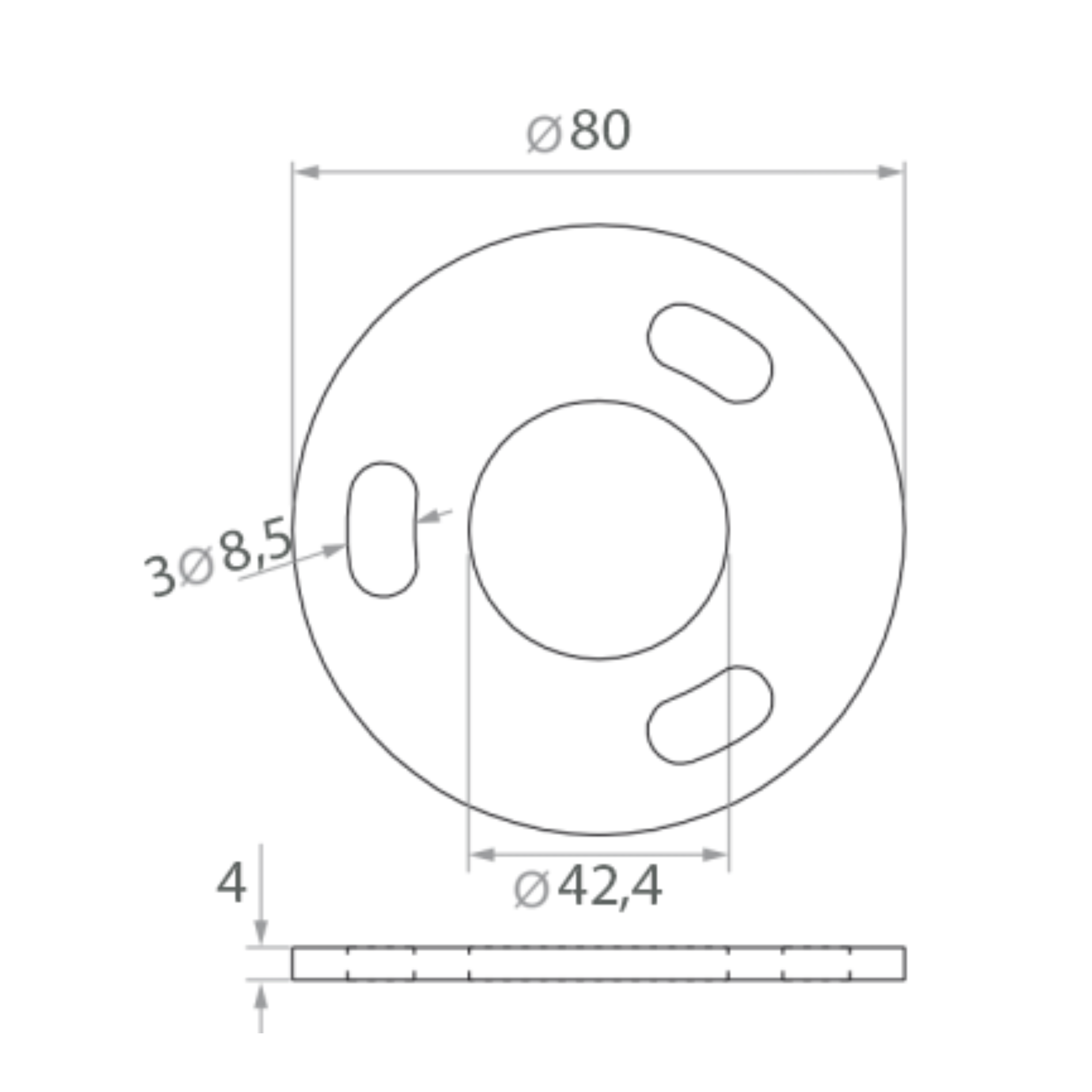

Ø80 mm diametrs (D) ar 4 mm biezumu (h). Tā ir apaļa plāksne, kas atbilst Ø42,4 mm staba caurules apļveida profilam.

Kā staba caurule tiek piestiprināta?

Staba caurule tiek piemetināta pamatnes plāksnei, izmantojot TIG vai MIG metināšanu.

Kāpēc virsma ir neapstrādāta?

Neapstrādātā virsma ir standarta pamatnes plāksnēm, kuras pēc uzstādīšanas tiek noslēptas ar dekoratīvu pārsegu.

Par stabiņu pēdām un stiprinājumiem

Pēdas stiprinājums vai spaile ir nerūsējošā tērauda plāksne vai kronšteins, kas noenkuro margu stabu pie ēkas konstrukcijas, veidojot balustrādes konstrukcijas pamatu. Apakšējie stiprinājumi tiek pieskrūvēti pie grīdas plātnes, terases vai sijas augšējās virsmas, bet sānu stiprinājumi tiek pieskrūvēti pie fasādes, malas sijas vai sienas vertikālās virsmas. Montāžas spailes satver esošu cauruli vai stabu bez metināšanas, un montāžas plāksnes nodrošina plakanu montāžas virsmu papildu savienojumiem.

Strofix piedāvā 18 pēdas un spaiļu produktus Ø42,4 mm apaļo caurulu un 40×40 mm plakansānu kvadrātveida stabiem, ar plākšņu diametriem no Ø80 līdz Ø100 mm (apaļas) un plākšņu izmēriem no 80×80 līdz 135×56 mm (taisnstūra/kvadrāta), ar slīpētu vai neapstrādātu nerūsējošā tērauda virsmu un AISI 304 un AISI 316 opcijām.

Skrūvju caurumu konfigurācijas ietver 2, 3 un 4 caurumu variantus. Pareizais stiprinājums ir atkarīgs no montāžas orientācijas, staba profila, plāksnes izmēra, skrūvju caurumu skaita un nepieciešamās virsmas apdares.
