Margu stabiņa pēda metināšanai 42,4x100x4mm, neapstrādāts, 2-4 skrūves

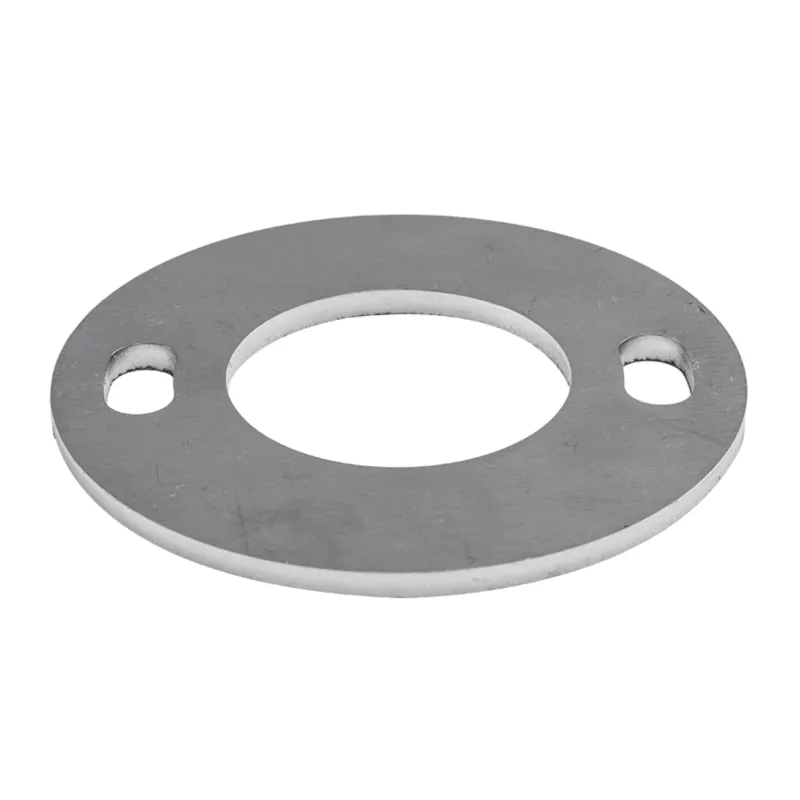

Strofix margu stabiņa pēda ar 2–4 skrūvēm (D100) ir AISI 304 nerūsējošā tērauda apaļā pamatnes plāksne Ø42,4 mm margu staba caurulei. Plāksnes diametrs ir Ø100 mm (D), biezums 4 mm (h), un tā ir pieejama ar diviem, trim vai četriem Ø11 mm skrūvju caurumiem (M10 skrūvēm). Pasūtot izvēlieties skrūvju skaitu nolaižamajā izvēlnē. Piegādāta ar neapstrādātu (rūpnīcas) virsmu. Staba caurule tiek piestiprināta ar metināšanu (metināšanas elementi iekļauti).

Ø100 mm apaļā plāksne nodrošina lielāku balsta laukumu nekā kompaktā D80 pamatnes plāksne, un Ø11 mm skrūvju caurumi uzņem M10 skrūves — pakāpiens uz augšu no M8 skrūvēm uz D80. Trīs skrūvju skaita opcijas (2, 3 vai 4) ļauj uzstādītājam saskaņot enkura modeli ar strukturālajām prasībām: divas vieglām slodzēm, trīs asimetriskam trīsstūra stabilitātei, četras maksimālai noturei. Šī ir viskonfigurējamākā neapstrādātās virsmas pamatnes plāksne Ø42,4 mm apaļajai caurulei Strofix klāstā. AISI 304 nerūsējošais tērauds ir piemērots standarta iekštelpu un āra uzstādīšanai.

Neapstrādātā virsma ir standarta pamatnes plāksnēm, kas tiek nosegtas ar dekoratīvu nosegvāku pēc uzstādīšanas.

Pielietojumi:

• Ø42,4 mm apaļo margu stabu grīdas montāža ar Ø100 mm pamatnes pēdas nospiedumu
• Konfigurējami 2/3/4 skrūvju enkura modeļi dažādām strukturālajām prasībām
• Standarta dzīvojamās un komerciālās margu stabu pamatnes instalācijas
• M10 skrūvju enkurošana palielinātai nestspējai salīdzinājumā ar M8 opcijām
• Lielāka pamatnes plāksne, kur D80 kompaktā plāksne nenodrošina pietiekamu balsta laukumu

BUJ:

Kādai staba caurulei šī pamatnes plāksne ir piemērota?

Pamatnes plāksne ir piemērota Ø42,4 mm apaļajai staba caurulei — standarta margu caurulei Strofix produktu klāstā.

Cik skrūvju caurumi ir pieejami?

Trīs opcijas: 2, 3 vai 4 skrūvju caurumi. Visi izmanto Ø11 mm caurumus M10 skrūvēm. Pasūtot izvēlieties nolaižamajā izvēlnē.

Kādi ir plāksnes izmēri?

Plāksnes diametrs ir Ø100 mm (D) ar 4 mm biezumu (h).

Kā šī salīdzinās ar D80 pamatnes plāksni?

D80 pamatnes plāksnei ir mazāka Ø80 mm plāksne ar Ø8,5 mm caurumiem M8 skrūvēm un 2–3 skrūvju opcijām. Šai D100 plāksnei ir lielāks balsta laukums, lielāki skrūvju caurumi M10 un papildu 4 skrūvju opcija. Izvēlieties atkarībā no nepieciešamā pēdas nospieduma, skrūvju izmēra un enkurpunktu skaita.

Kāda izmēra skrūves caurumi uzņem?

Ø11 mm skrūvju caurumi nodrošina brīvumu M10 skrūvēm vai enkura stieņiem. Izmantojiet ar Strofix M10 enkura stieņiem, paplāksnēm un uzgriežņiem no Stiprinājumu kategorijas.

Kā staba caurule tiek piestiprināta?

Staba caurule tiek piemetināta pie pamatnes plāksnes ar TIG vai MIG metināšanu.

Par stabiņu pēdām un stiprinājumiem

Pēdas stiprinājums vai spaile ir nerūsējošā tērauda plāksne vai kronšteins, kas noenkuro margu stabu pie ēkas konstrukcijas, veidojot balustrādes konstrukcijas pamatu. Apakšējie stiprinājumi tiek pieskrūvēti pie grīdas plātnes, terases vai sijas augšējās virsmas, bet sānu stiprinājumi tiek pieskrūvēti pie fasādes, malas sijas vai sienas vertikālās virsmas. Montāžas spailes satver esošu cauruli vai stabu bez metināšanas, un montāžas plāksnes nodrošina plakanu montāžas virsmu papildu savienojumiem.

Strofix piedāvā 18 pēdas un spaiļu produktus Ø42,4 mm apaļo caurulu un 40×40 mm plakansānu kvadrātveida stabiem, ar plākšņu diametriem no Ø80 līdz Ø100 mm (apaļas) un plākšņu izmēriem no 80×80 līdz 135×56 mm (taisnstūra/kvadrāta), ar slīpētu vai neapstrādātu nerūsējošā tērauda virsmu un AISI 304 un AISI 316 opcijām.

Skrūvju caurumu konfigurācijas ietver 2, 3 un 4 caurumu variantus. Pareizais stiprinājums ir atkarīgs no montāžas orientācijas, staba profila, plāksnes izmēra, skrūvju caurumu skaita un nepieciešamās virsmas apdares.
