Margu stabiņa pēda metināšanai 42,4x100x6mm, neapstrādāts

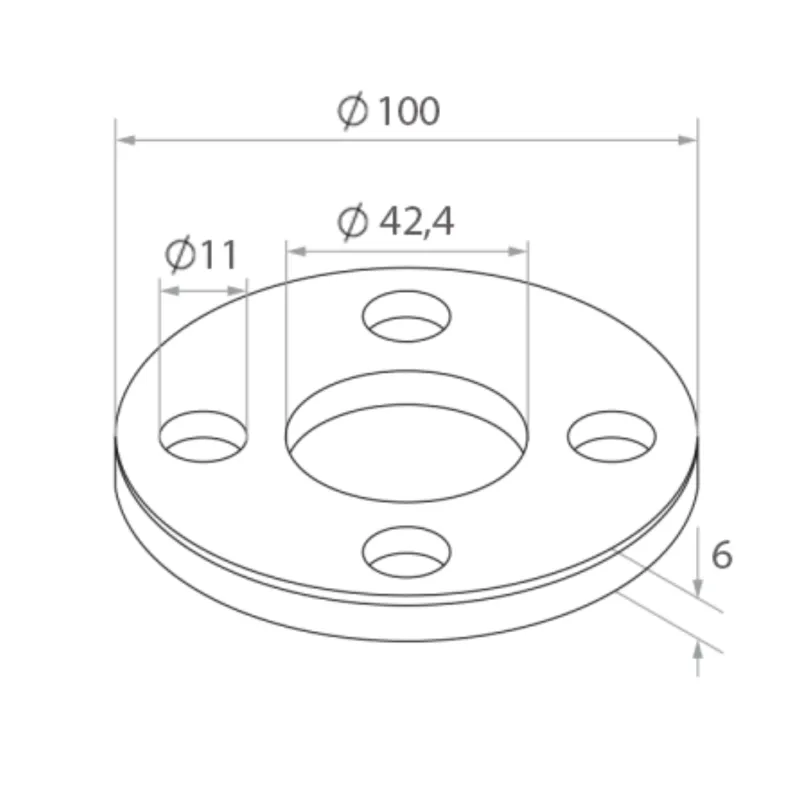

Strofix margu stabiņa pēda ir AISI 304 nerūsējošā tērauda slīpētas virsmas pamatnes plāksne Ø42,4 mm margu staba caurulei. Plāksnes diametrs ir Ø100 mm (D), biezums 6 mm (h) ar četriem Ø11 mm skrūvju caurumiem (M10 skrūvēm). Piegādāta ar slīpētu virsmu. Staba caurule tiek piestiprināta ar metināšanu (metināšanas elementi iekļauti).

Četru skrūvju slīpētā pamatnes plāksne nodrošina maksimālu enkura drošību starp slīpētās virsmas apaļo cauruļu pamatnes plāksnēm Strofix klāstā. Četri M10 stiprinājuma punkti vienmērīgi sadala staba slodzi pa visu pamatni, nodrošinot augstāko pretestību apgāšanās momentiem. Slīpētā virsma padara šo plāksni piemērotu redzamām instalācijām, kur dekoratīvs nosegvāks netiek uzlikts pāri pamatnei — pulētā virsma nodrošina pabeigtu izskatu, kas saskaņojas ar citiem Strofix slīpētajiem margu komponentiem. 6 mm plāksnes biezums nodrošina lielāku stingrību nekā 4 mm neapstrādātās virsmas pamatnes plāksnes. AISI 304 nerūsējošais tērauds ir piemērots standarta iekštelpu un āra uzstādīšanai.

Šis produkts ir viena fiksēta konfigurācija — Ø100, h = 6, 4 skrūvju caurumi, slīpēts, tikai AISI 304.

Pielietojumi:

• Maksimālas drošības redzama pamatnes plāksne Ø42,4 mm apaļajiem margu stabiem
• Četru skrūvju M10 enkura modelis ar slīpētu virsmu atklātām stabu pamatnēm
• Komerciālās margu instalācijas, kam nepieciešamas redzamas pamatnes plāksnes ar maksimālu noturi
• Balkonu un terašu margas, kur pamatnes plāksne paliek atklāta
• Lielas slodzes stabu instalācijas ar četriem enkurpunktiem un slīpētu pamatni

BUJ:

Kādai staba caurulei šī pamatnes plāksne ir piemērota?

Pamatnes plāksne ir piemērota Ø42,4 mm apaļajai staba caurulei — standarta margu caurulei Strofix produktu klāstā.

Kādi ir plāksnes izmēri?

Plāksnes diametrs ir Ø100 mm (D) ar 6 mm biezumu (h). Četri Ø11 mm skrūvju caurumi uzņem M10 skrūves.

Kā šī salīdzinās ar 2 un 3 skrūvju slīpētajām pamatnes plāksnēm?

Strofix klāstā ir trīs slīpētās virsmas pamatnes plāksnes Ø42,4 mm caurulei, kas atšķiras pēc skrūvju skaita: 2 skrūvju (SKU SP-4210062), 3 skrūvju (SKU SP-4210063) un šī 4 skrūvju versija. Visām ir slīpēta virsma un h = 6 mm biezums. Četras skrūves nodrošina augstāko enkura drošību; divas skrūves nodrošina vienkāršāko uzstādīšanu. Izvēlieties atkarībā no strukturālajām prasībām.

Kāpēc slīpēta virsma?

Slīpētās virsmas pamatnes plāksnes ir paredzētas redzamām instalācijām, kur pamatne netiek noslēpta ar dekoratīvu nosegvāku. Pulētā virsma saskaņojas ar citiem Strofix slīpētajiem margu komponentiem.

Kāda izmēra skrūves caurumi uzņem?

Ø11 mm skrūvju caurumi nodrošina brīvumu M10 skrūvēm vai enkura stieņiem.

Kā staba caurule tiek piestiprināta?

Staba caurule tiek piemetināta pie pamatnes plāksnes ar TIG vai MIG metināšanu.

Par stabiņu pēdām un stiprinājumiem

Pēdas stiprinājums vai spaile ir nerūsējošā tērauda plāksne vai kronšteins, kas noenkuro margu stabu pie ēkas konstrukcijas, veidojot balustrādes konstrukcijas pamatu. Apakšējie stiprinājumi tiek pieskrūvēti pie grīdas plātnes, terases vai sijas augšējās virsmas, bet sānu stiprinājumi tiek pieskrūvēti pie fasādes, malas sijas vai sienas vertikālās virsmas. Montāžas spailes satver esošu cauruli vai stabu bez metināšanas, un montāžas plāksnes nodrošina plakanu montāžas virsmu papildu savienojumiem.

Strofix piedāvā 18 pēdas un spaiļu produktus Ø42,4 mm apaļo caurulu un 40×40 mm plakansānu kvadrātveida stabiem, ar plākšņu diametriem no Ø80 līdz Ø100 mm (apaļas) un plākšņu izmēriem no 80×80 līdz 135×56 mm (taisnstūra/kvadrāta), ar slīpētu vai neapstrādātu nerūsējošā tērauda virsmu un AISI 304 un AISI 316 opcijām.

Skrūvju caurumu konfigurācijas ietver 2, 3 un 4 caurumu variantus. Pareizais stiprinājums ir atkarīgs no montāžas orientācijas, staba profila, plāksnes izmēra, skrūvju caurumu skaita un nepieciešamās virsmas apdares.
