Margu stabiņa pēda

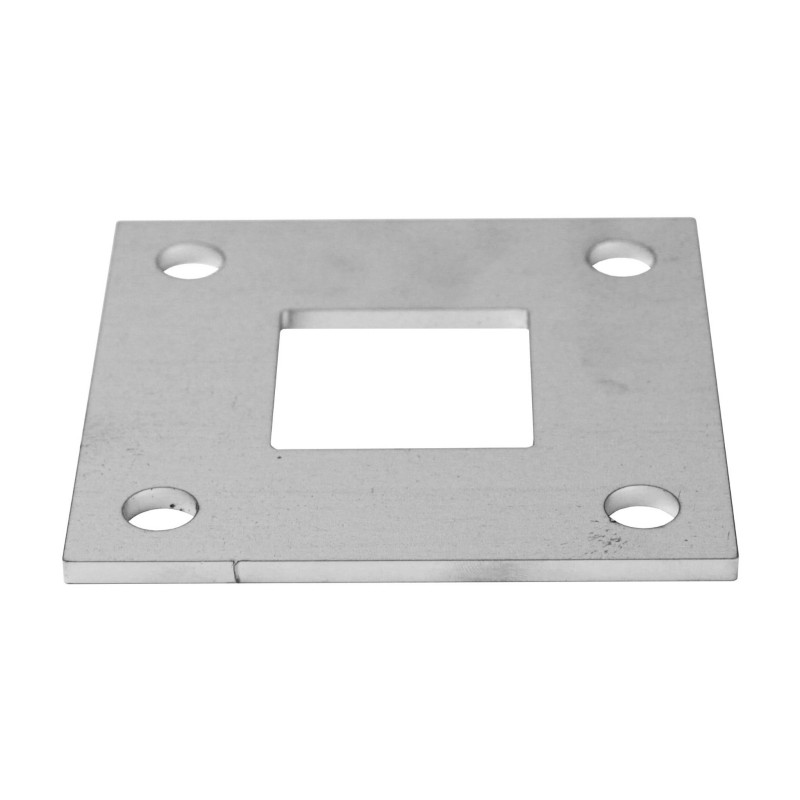

Strofix margu stabiņa pēda ir AISI 304 nerūsējošā tērauda pamatnes plāksne 40 × 40 mm kvadrāta margu staba caurulei. Plāksnes izmērs ir 100 × 100 mm (D), ar 6 mm biezumu (h) un četriem Ø11 mm buļtu caurumiem, kas izvietoti uz 74 mm modeļa (d). Piegādāta ar neapstrādātu (rūpnīcas) virsmu. Staba caurule tiek piestiprināta pie pamatnes plāksnes ar metināšanu (metināšanas elementi iekļauti).

Pamatnes plāksne ir margu staba strukturālais pamats. 40 × 40 mm kvadrāta staba caurule tiek piemetināta pie plāksnes augšējās virsmas, un plāksne tiek pieskrūvēta pie grīdas, plāksnes vai pamatnes ar M10 enkura stieņiem vai bultām caur četriem Ø11 mm brīvuma caurumiem. 100 × 100 mm plāksnes izmērs nodrošina stabilu balsta laukumu staba slodzēm. Neapstrādātā virsmas apdare ir standarta pamatnes plāksnēm, kas parasti tiek nosegtas ar dekoratīvu nosegvāku pēc uzstādīšanas. AISI 304 nerūsējošais tērauds ir piemērots standarta iekštelpu un āra uzstādīšanai.

Šis produkts ir viena fiksēta konfigurācija — 40 × 40 mm stabs, 100 × 100 mm plāksne, tikai AISI 304.

Pielietojumi:

• 40 × 40 mm kvadrāta margu stabu cauruļu montāža pie grīdas uz betona plāksnēm
• Pamatnes plāksne kvadrātstaba balkonu un terašu margu instalācijām
• Strukturāls staba pamats kāpņu margām ar kvadrātcauruļu stabiem
• Pieskrūvēta pamatnes fiksācija kvadrātcauruļu margu sistēmām uz balkonu plāksnēm, grīdām un klājiem
• Darbnīcas priekšizgatavošana — piemetināt staba caurules pie pamatnes plāksnēm pirms piegādes uz objektu

BUJ:

Kādai staba caurulei šī pamatnes plāksne ir piemērota?

Pamatnes plāksne ir piemērota 40 × 40 mm kvadrāta staba caurulei. Caurule tiek piemetināta pie plāksnes augšējās virsmas.

Kādi ir plāksnes izmēri?

Plāksne ir 100 × 100 mm (D) ar 6 mm biezumu (h). Četri Ø11 mm buļtu caurumi ir izvietoti uz 74 mm modeļa diametra (d).

Kāda izmēra bultas caurumi uzņem?

Ø11 mm buļtu caurumi nodrošina brīvumu M10 bultām vai enkura stieņiem. Izmantojiet ar Strofix M10 enkura stieņiem, paplāksnēm un uzgriežņiem no Stiprinājumu kategorijas.

Kā staba caurule tiek piestiprināta pie plāksnes?

Staba caurule tiek piemetināta pie pamatnes plāksnes. Nepieciešama TIG vai MIG metināšana. Tas ir profesionāls uzstādīšanas solis, kas parasti tiek veikts darbnīcā pirms piegādes uz objektu.

Kāpēc virsmas apdare ir "neapstrādāta"?

Pamatnes plāksnēm ir neapstrādāta (rūpnīcas) virsma, jo tās parasti tiek nosegtas ar dekoratīvu nosegvāku pēc uzstādīšanas. Strofix Nosegvāku kategorijā ir nosegplāksnes gan kvadrāta, gan apaļajām stabu pamatnēm.

Vai ir pieejama apaļās caurules pamatnes plāksne?

Jā. Strofix Pēdas, Stiprinājumi kategorijā ir pamatnes plāksnes Ø42,4 mm apaļajām staba caurulēm, kā arī dažādas citas konfigurācijas abiem cauruļu profiliem.

Par stabiņu pēdām un stiprinājumiem

Pēdas stiprinājums vai spaile ir nerūsējošā tērauda plāksne vai kronšteins, kas noenkuro margu stabu pie ēkas konstrukcijas, veidojot balustrādes konstrukcijas pamatu. Apakšējie stiprinājumi tiek pieskrūvēti pie grīdas plātnes, terases vai sijas augšējās virsmas, bet sānu stiprinājumi tiek pieskrūvēti pie fasādes, malas sijas vai sienas vertikālās virsmas. Montāžas spailes satver esošu cauruli vai stabu bez metināšanas, un montāžas plāksnes nodrošina plakanu montāžas virsmu papildu savienojumiem.

Strofix piedāvā 18 pēdas un spaiļu produktus Ø42,4 mm apaļo caurulu un 40×40 mm plakansānu kvadrātveida stabiem, ar plākšņu diametriem no Ø80 līdz Ø100 mm (apaļas) un plākšņu izmēriem no 80×80 līdz 135×56 mm (taisnstūra/kvadrāta), ar slīpētu vai neapstrādātu nerūsējošā tērauda virsmu un AISI 304 un AISI 316 opcijām.

Skrūvju caurumu konfigurācijas ietver 2, 3 un 4 caurumu variantus. Pareizais stiprinājums ir atkarīgs no montāžas orientācijas, staba profila, plāksnes izmēra, skrūvju caurumu skaita un nepieciešamās virsmas apdares.
