Margu stabiņa pēda metināšanai 42,4mm, neapstrādāts

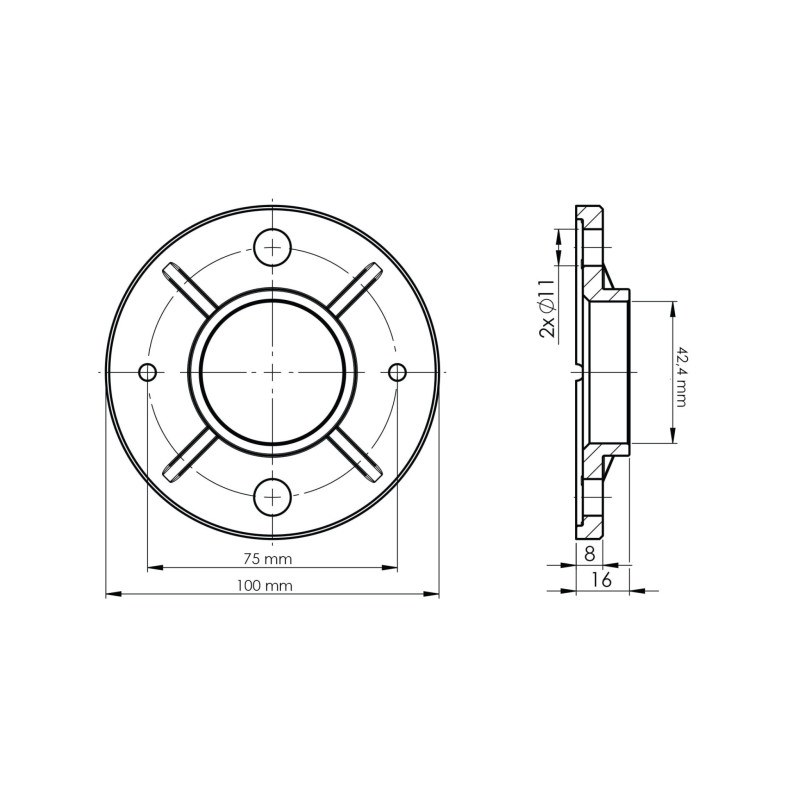

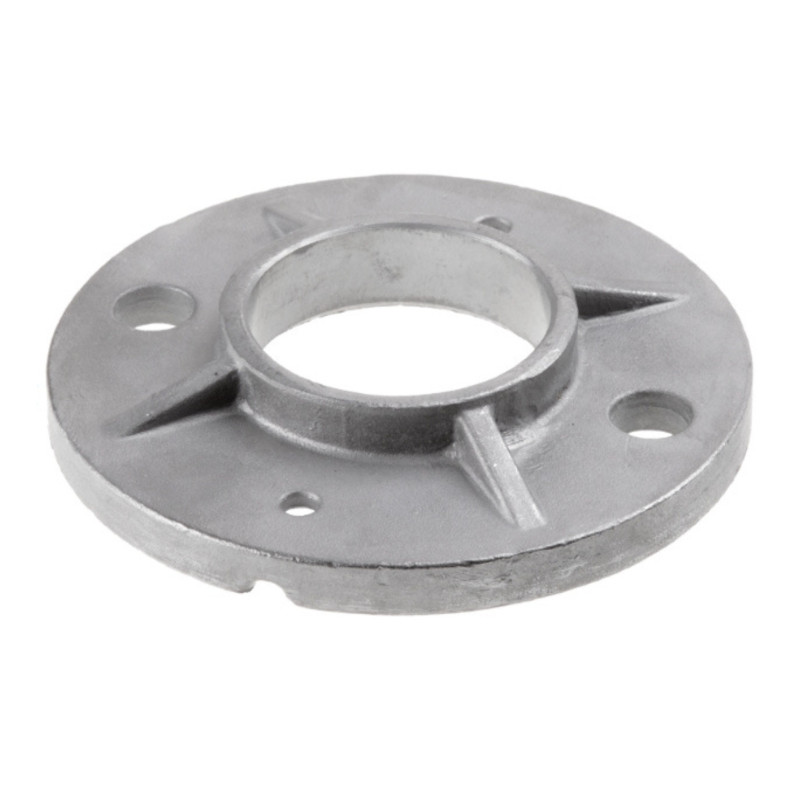

Strofix margu stabiņa pēda metināšanai ir AISI 304 nerūsējošā tērauda lieta apaļa pamatnes plāksne Ø42,4 mm apaļajai margu staba caurulei. Ø100 mm atlokam ir atvērta apaļa atvere centrā, ko pastiprina lietas ribas. Piegādāta ar neapstrādātu virsmu.

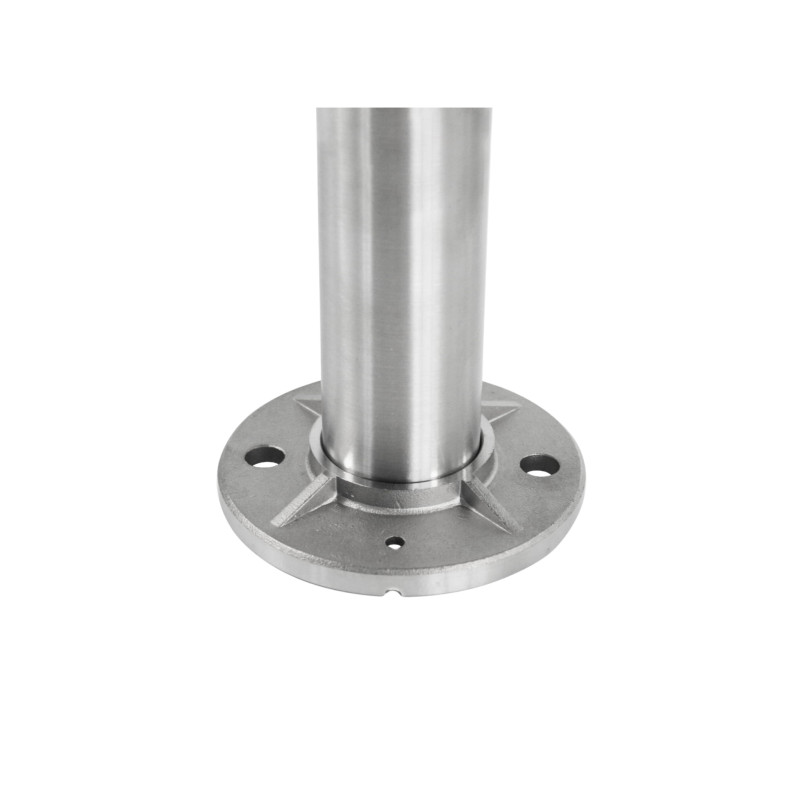

Staba caurule iet cauri centrālajai atverei un tiek piemetināta pie atloka, veidojot pilnīgi stingru staba un pamatnes savienojumu. Atloks tad tiek pieskrūvēts pie grīdas, plātnes vai pamatnes caur stiprinājuma caurumiem tā malā. Lietās ribas pastiprina plāksni pret liekšanos staba slodzēs.

Neapstrādāta virsma ir standarts metināmajām pamatnes plāksnēm, kas parasti pēc uzstādīšanas tiek nosegtas ar dekoratīvu vāku. AISI 304 nerūsējošais tērauds ir piemērots standarta iekštelpu un āra uzstādīšanai.

Pielietojumi:

• Ø42,4 mm apaļo margu stabu metināta montāža pie grīdas uz betona plātnēm
• Konstruktīvs staba pamats balkonu un terašu margām
• Apaļā staba pēda kāpņu margu instalācijām
• Darbnīcas priekšizgatavošana — piemetināt staba caurules pie pamatnēm pirms piegādes uz objektu
• Nosegts pamatnes stiprinājums zem dekoratīvas nosegplāksnes

BUJ:

Kādai staba caurulei šī pēda ir piemērota?

Centrālā atvere paredzēta Ø42,4 mm apaļajai staba caurulei. Caurule iet atlokam cauri un tiek pie tā piemetināta.

Kāds ir plāksnes diametrs?

Ø100 mm, ar lietām pastiprinājuma ribām ap centrālo atveri.

Kā staba caurule tiek piestiprināta pie plāksnes?

Staba caurule tiek piemetināta pie pamatnes plāksnes. Nepieciešama TIG vai MIG metināšana. Tas ir profesionāls uzstādīšanas solis, ko parasti veic darbnīcā pirms piegādes uz objektu.

Kāpēc virsma ir neapstrādāta?

Metināmajām pamatnes plāksnēm ir neapstrādāta virsma, jo pati metinājuma šuve tiek slīpēta un apstrādāta uz vietas, un jo plāksne pēc tam parasti tiek nosegta ar dekoratīvu vāku. Strofix Nosegvāku kategorijā ir nosegplāksnes gan kvadrāta, gan apaļajām stabu pamatnēm.

Vai ir versija, kurai nav vajadzīga metināšana?

Jā. Pēdai tai pašai Ø42,4 mm staba caurulei ir no atloka formēta apkakle, un tā tiek piegādāta ar slīpētu virsmu, tāpēc to var atstāt redzamu.

Par stabiņu pēdām un stiprinājumiem

Pēdas stiprinājums vai spaile ir nerūsējošā tērauda plāksne vai kronšteins, kas noenkuro margu stabu pie ēkas konstrukcijas, veidojot balustrādes konstrukcijas pamatu. Apakšējie stiprinājumi tiek pieskrūvēti pie grīdas plātnes, terases vai sijas augšējās virsmas, bet sānu stiprinājumi tiek pieskrūvēti pie fasādes, malas sijas vai sienas vertikālās virsmas. Montāžas spailes satver esošu cauruli vai stabu bez metināšanas, un montāžas plāksnes nodrošina plakanu montāžas virsmu papildu savienojumiem.

Strofix piedāvā 18 pēdas un spaiļu produktus Ø42,4 mm apaļo caurulu un 40×40 mm plakansānu kvadrātveida stabiem, ar plākšņu diametriem no Ø80 līdz Ø100 mm (apaļas) un plākšņu izmēriem no 80×80 līdz 135×56 mm (taisnstūra/kvadrāta), ar slīpētu vai neapstrādātu nerūsējošā tērauda virsmu un AISI 304 un AISI 316 opcijām.

Skrūvju caurumu konfigurācijas ietver 2, 3 un 4 caurumu variantus. Pareizais stiprinājums ir atkarīgs no montāžas orientācijas, staba profila, plāksnes izmēra, skrūvju caurumu skaita un nepieciešamās virsmas apdares.
