Margu stabiņa pēda metināšanai 40x40/80x80mm, neapstrādāts

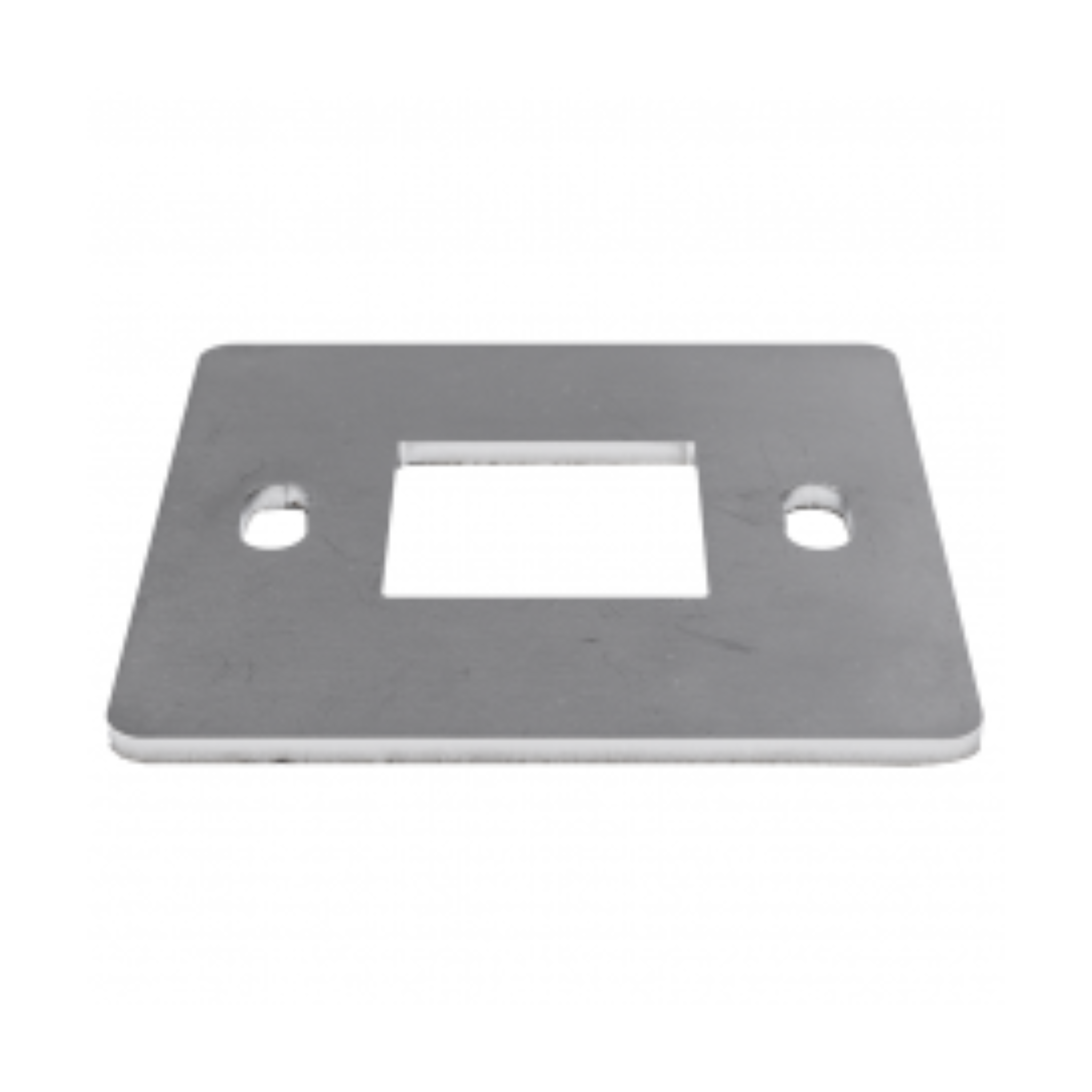

Strofix margu stabiņa pēda metināšanai 40×40 / 80×80mm, neapstrādāta ir AISI 304 nerūsējošā tērauda kvadrātveida pamatnes plāksne 40 × 40 mm kvadrātveida margu staba caurulei. Plāksnes izmēri ir 80 × 80 mm un tā ir 4 mm bieza (h), ar diviem Ø9 mm skrūvju caurumiem. Piegādāta ar neapstrādātu (raw) virsmu. Staba caurule tiek piestiprināta ar metināšanu.

80 × 80 mm kvadrātveida plāksne ir viskompaktākā kvadrātveida pamatne 40 × 40 mm stabam — kvadrātveida plāksne, kas atbilst kvadrātveida staba profilam tīrai izlīdzināšanai. Divu skrūvju izvietojums ir piemērots vieglākas slodzes instalācijām, un 4 mm plāksnes biezums to notur vieglu un ekonomisku. Ø9 mm skrūvju caurumi uzņem M8 skrūves vai enkura stieņus. Neapstrādātā virsma ir standarta pamatnes plāksnēm, kuras pēc uzstādīšanas tiek noslēptas ar dekoratīvu pārsegu. AISI 304 nerūsējošais tērauds ir piemērots standarta iekštelpu un āra instalācijām.

Pielietojumi:

• Kompakta 40 × 40 mm kvadrātveida margu staba cauruļu montāža pie grīdas
• Divu skrūvju enkura raksts vieglas slodzes kvadrātveida stabu instalācijām
• Kvadrātveida pamatnes plāksne, kas atbilst kvadrātveida staba profilam tīrai izlīdzināšanai
• Budžeta pamatnes plāksne 40 × 40 mm kvadrātveida cauruļu margu sistēmām
• Metinātas kvadrātveida stabu pamatnes, kas noslēptas ar dekoratīvu pārsegu

BUJ

Kādai staba caurulei der šī pamatnes plāksne?

40 × 40 mm kvadrātveida staba caurulei — kvadrātveida margu staba profilam Strofix klāstā.

Cik skrūvju caurumu tai ir?

Divi Ø9 mm skrūvju caurumi (M8 skrūvēm).

Kādi ir plāksnes izmēri?

80 × 80 mm ar 4 mm biezumu (h) — viskompaktākā kvadrātveida pamatnes plāksne. Kvadrātveida plāksne atbilst kvadrātveida 40 × 40 mm staba profilam.

Kā šī salīdzinās ar lielākajām kvadrātveida plāksnēm?

80 × 80 mm ir mazākā kvadrātveida pamatne. Lielākas opcijas ietver 85 × 85 mm un 105 × 105 mm, pieejamas dažādās markās.

Kā staba caurule tiek piestiprināta?

Staba caurule tiek piemetināta pamatnes plāksnei, izmantojot TIG vai MIG metināšanu.

Kāpēc virsma ir neapstrādāta?

Neapstrādātā virsma ir standarta pamatnes plāksnēm, kuras pēc uzstādīšanas tiek noslēptas ar dekoratīvu pārsegu.

Par stabiņu pēdām un stiprinājumiem

Pēdas stiprinājums vai spaile ir nerūsējošā tērauda plāksne vai kronšteins, kas noenkuro margu stabu pie ēkas konstrukcijas, veidojot balustrādes konstrukcijas pamatu. Apakšējie stiprinājumi tiek pieskrūvēti pie grīdas plātnes, terases vai sijas augšējās virsmas, bet sānu stiprinājumi tiek pieskrūvēti pie fasādes, malas sijas vai sienas vertikālās virsmas. Montāžas spailes satver esošu cauruli vai stabu bez metināšanas, un montāžas plāksnes nodrošina plakanu montāžas virsmu papildu savienojumiem.

Strofix piedāvā 18 pēdas un spaiļu produktus Ø42,4 mm apaļo caurulu un 40×40 mm plakansānu kvadrātveida stabiem, ar plākšņu diametriem no Ø80 līdz Ø100 mm (apaļas) un plākšņu izmēriem no 80×80 līdz 135×56 mm (taisnstūra/kvadrāta), ar slīpētu vai neapstrādātu nerūsējošā tērauda virsmu un AISI 304 un AISI 316 opcijām.

Skrūvju caurumu konfigurācijas ietver 2, 3 un 4 caurumu variantus. Pareizais stiprinājums ir atkarīgs no montāžas orientācijas, staba profila, plāksnes izmēra, skrūvju caurumu skaita un nepieciešamās virsmas apdares.
