Punktveida stiprinājuma - starplika ar atloku, D30, EPDM

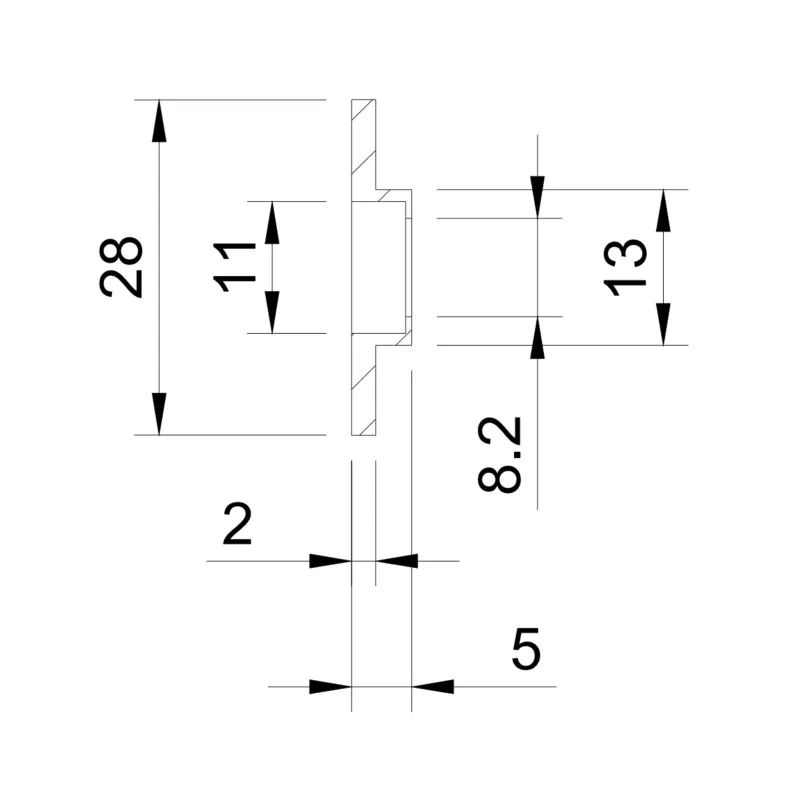

Strofix stikla stiprinājuma blīvējums ar atloku D30, EPDM ir gumijas blīvēšanas gredzens ar integrētu cauruļveida atloku, kas paredzēts Strofix D30 stikla stiprinājumu komplektos. Tas atrodas starp nerūsējošā tērauda nosegu vai distanceru un stikla paneli, Ø 13 mm atloka ieiet stikla iepriekš izurbtajā atverē, centrējot blīvējumu un noblīvējot atveres malu. Izgatavots no EPDM (etilēna-propilēna-diēna) gumijas, Ø 28 mm blīvējuma diametrs, Ø 8,2 mm iekšējā atvere, 2 mm plakanais biezums ar kopējo augstumu 5 mm ieskaitot atloku.

Blīvējums amortizē kontaktu starp metāla stiprinājuma komponentiem un stiklu, novēršot tiešu metāla un stikla saskari, kas varētu izraisīt sprieguma plaisas vai skrāpējumus. Atloka iziet cauri stikla atverei, nodrošinot blīvējumu ap atveres malu un palīdzot novietot blīvējumu koncentriski montāžas laikā. EPDM gumija ir izturīga pret laikapstākļiem un ūdeni ar darba temperatūras diapazonu no −40 °C līdz +110 °C un cietību diapazonā 40–90. Katram stiprinājuma punktam parasti nepieciešami divi blīvējumi ar atloku — viens katrā stikla paneļa pusē. Blīvējums tiek pārdots atsevišķi.

Pielietojumi:

• D30 stikla stiprinājumu komplektu blīvēšana margām, starpsienām un fasādēm
• Izurbtās atveres malas aizsardzība rūdītā vai laminētā stiklā no metāla kontakta
• Nolietotu vai saspiestus atloku blīvējumu nomaiņa esošās Strofix D30 sistēmās
• Stiprinājuma komplekta centrēšana uz stikla atveres montāžas laikā
• Āra montāžas, kur nepieciešams laikapstākļu izturīgs un UV stabils blīvējums

BUJ:

Kam šis blīvējums tiek izmantots?

Blīvējums atrodas starp nerūsējošā tērauda stiprinājuma komponentu (nosegu vai distanceru) un stikla paneli Strofix D30 punktveida stiprinājuma komplektā. Ø 13 mm atloka ieiet stikla izurbtajā atverē, noblīvējot atveres malu un centrējot blīvējumu. Tas novērš tiešu metāla un stikla saskari, amortizē saspiešanas spiedienu un nodrošina laikapstākļu blīvējumu. Katram stiprinājuma punktam parasti tiek izmantoti divi blīvējumi ar atloku — viens katrā stikla pusē.

Kā blīvējums ar atloku atšķiras no plakanā D30 blīvējuma?

Blīvējumam ar atloku ir Ø 13 mm cauruļveida pagarinājums, kas ieiet stikla atverē, kopējais augstums 5 mm (2 mm plakanais pamatkonstrukcija + 3 mm atloka). Plakanajam D30 blīvējumam nav atlokas, un tā biezums ir 2 mm visā apjomā. Atloka nodrošina atveres malas blīvēšanu un pašcentrēšanu montāžas laikā, ko plakanais blīvējums nepiedāvā.

Kāds ir iekšējās atveres diametrs?

Iekšējā atvere šai precei ir fiksēta Ø 8,2 mm, paredzēta M8 skrūvēm vai tapām. Atveres izmēra izvēle nav pieejama — atšķirībā no plakanā D30 EPDM blīvējuma, kas piedāvā Ø 6,2 mm un Ø 8,2 mm.

No kāda materiāla tas ir izgatavots?

EPDM (etilēna-propilēna-diēna) gumija. EPDM ir izturīgs pret laikapstākļiem, ūdeni un UV starojumu, ar darba temperatūras diapazonu no −40 °C līdz +110 °C un cietību diapazonā 40–90.

Ar kuriem Strofix stikla stiprinājumiem tas ir savienojams?

Šis blīvējums ir paredzēts Strofix D30 stikla stiprinājumu sērijai (Ø 30 mm nosegs, Ø 28 mm blīvējuma pamatkonstrukcija). Tas nav savienojams ar D40, D50 vai citiem stiprinājumu izmēriem.

Cik bieži blīvējums jānomaina?

EPDM blīvējumi saglabā blīvēšanas īpašības daudzus gadus normālos apstākļos. Nomaiņa ieteicama, ja blīvējums uzrāda redzamu saspiešanas deformāciju, plaisāšanu, sacietēšanu vai vairs nenodrošina blīvējumu pret ūdens iekļūšanu.

Par punktveida stiprinājuma starplikām

Stikla stiprinājuma blīve ir gumijas vai silikona starpgredzens, kas atrodas starp metāla stiprinājuma korpusu un stikla virsmu, novēršot tiešu tērauda un stikla kontaktu. Tā amortizē spiešanas spēku, kompensē nelielas virsmas nelīdzenumus un pasargā stikla malu ap urbto caurumu no šķembošanās vai sprieguma plaisāšanas slodzes ietekmē.

Strofix piedāvā stikla stiprinājumu blīves sešos izmēros — D30, D40, 40×40, D50, D60 un D70 — divos materiālos: EPDM gumijā un silikonā. Pieejamas gan plakanas blīves, gan blīves ar integrētu atloku; atloka varianti nodrošina papildu pārklājumu ap cauruma perimetru.

Pareizās blīves izvēle ir atkarīga no stiprinājuma diametra, nepieciešamā materiāla un tā, vai montāžai nepieciešams atloka vai plakans profils.
