Punktveida stiprinājums, D30, NT, slīpēts, pie caurules Ø42.4

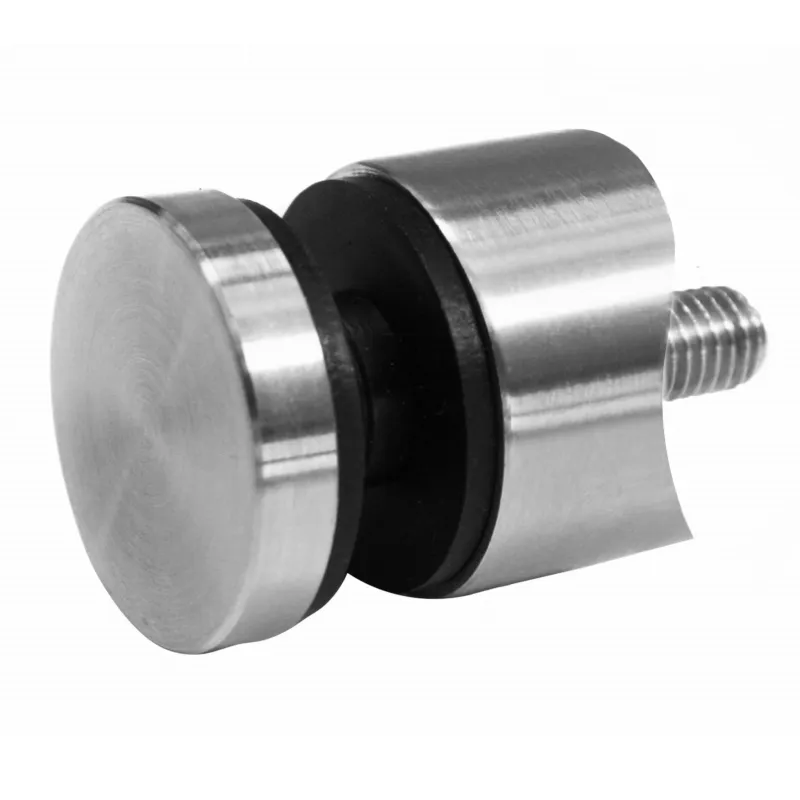

Strofix D30 stikla stiprinājums Ø42,4 mm caurulei ir nerūsējošā tērauda punktveida stiprinājums, kas paredzēts 6–12,76 mm stikla paneļu montāžai uz Ø42,4 mm caurules formas šķērsstieņiem un stabiem margās, balustrādēs un starpsienu sistēmās. Pieejams AISI 304 vai AISI 316 izpildījumā ar fiksētu 15 mm distanceru un slīpētu virsmu.

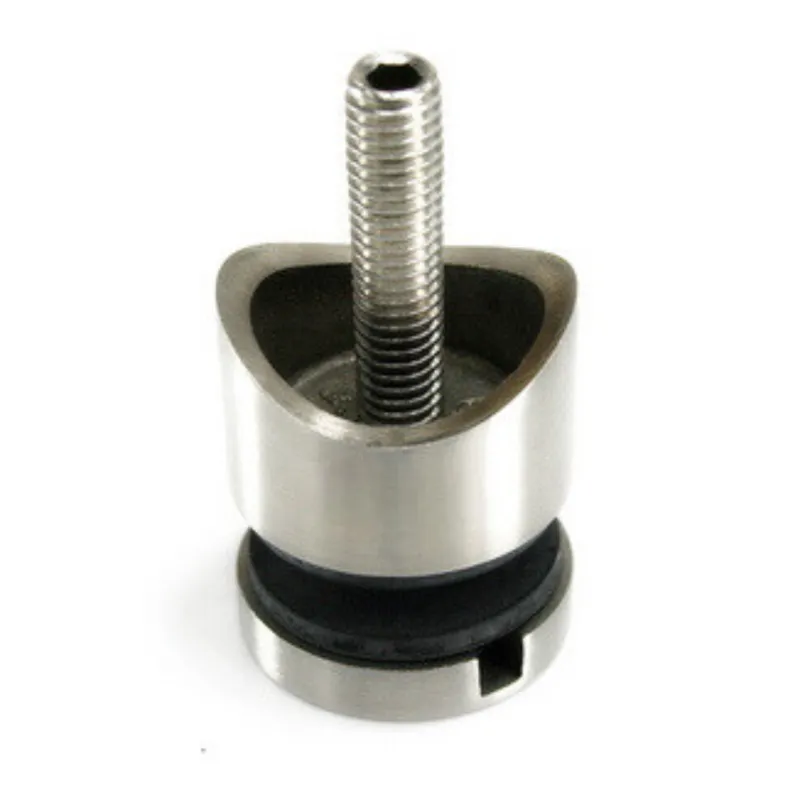

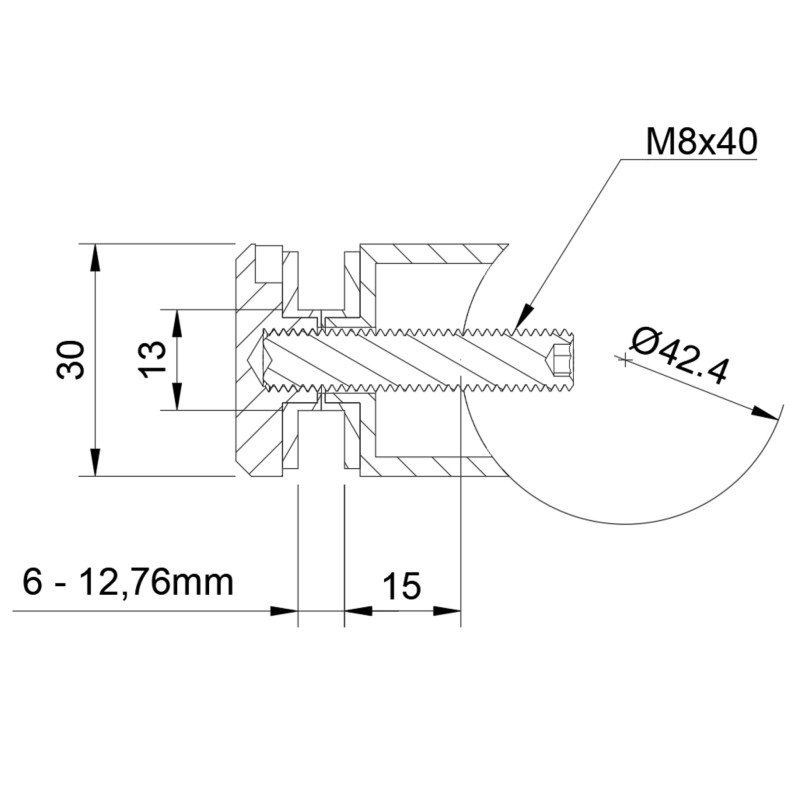

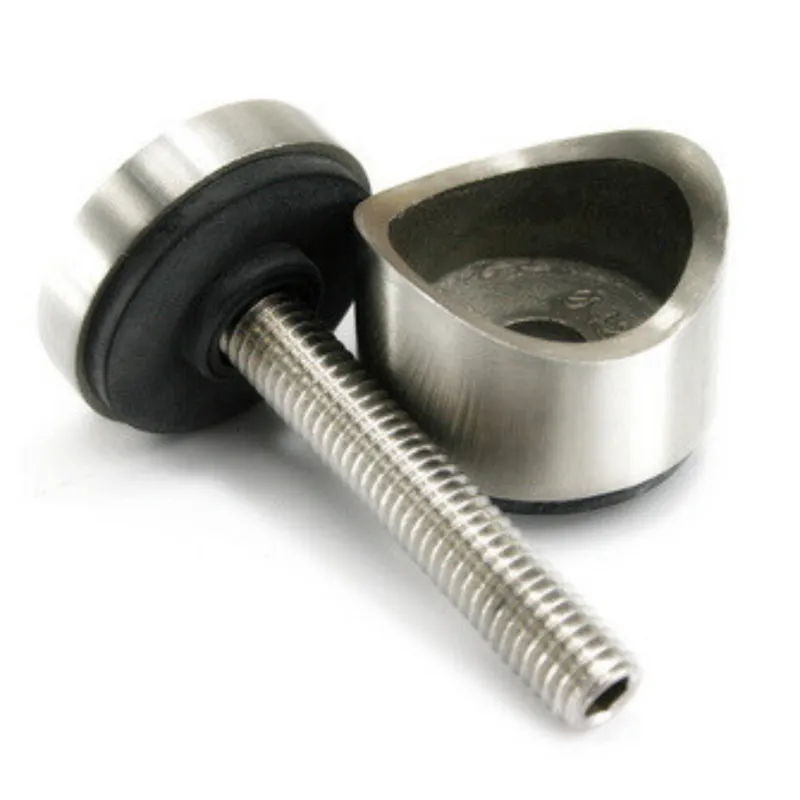

Stiprinājuma pamatne ir veidota ar izliektu sēdvietu, kas atbilst Ø42,4 mm caurules profilam, nodrošinot pilnu kontaktu un tīru vizuālu pāreju starp vāku un cauruli. Katrs stiprinājums fiksējas stiklā caur vienu Ø14 mm iepriekš urbtu atveri un tiek pievilkts ar M8 × 40 mm nerūsējošā tērauda skrūvi, savukārt Ø30 mm vāks nodrošina diskrētu izskatu un vienmērīgu slodzes sadali uz stikla. AISI 304 ir piemērots iekštelpām un standarta āra apstākļiem; AISI 316 satur papildu molibdēnu, kas nodrošina augstāku noturību pret hlorīdiem un sāļu gaisu, tāpēc tas ir pareizā izvēle piekrastes un paaugstināta mitruma objektiem.

Slīpētā virsma samazina pirkstu nospiedumu un mikro-skrāpējumu redzamību salīdzinājumā ar pulētu nerūsējošo tēraudu un vizuāli saskan ar Strofix Ø42,4 mm caurules un margu komponentiem slīpētā izpildījumā.

Pielietojumi:

• Stikla aizpildījuma paneļi, montēti uz Ø42,4 mm horizontāliem šķērsstieņiem margu sistēmās
• Cauruļu un stieņu balkonu un terašu margas ar stikla aizpildījumu
• Kāpņu margas ar Ø42,4 mm stabiem un sānu stikla paneļiem
• Baseinu un jūras krasta cauruļu margas (ieteicams AISI 316)
• Komerciālo starpstāvu un eju malu aizsardzība ar cauruļu rāmjiem
• Dārza, terases un jumta margas, kas apvieno nerūsējošo cauruli un stiklu

BUJ:

Kādam caurules diametram šis stiprinājums ir paredzēts?

Šis stiprinājums ir veidots tieši Ø42,4 mm caurulei (mounting surface type: Tube ø 42,4 mm). Izliektā sēdvieta neder citiem caurules diametriem — citiem caurules izmēriem jāizvēlas cits Strofix stiprinājuma variants.

Kādam stikla biezumam šis stiprinājums ir piemērots?

D30 stiprinājums ir piemērots stikla paneļiem no 6 mm līdz 12,76 mm — tas aptver standarta rūdīto stiklu un parastākos lamētā stikla izpildījumus, ko izmanto margās un balustrādēs.

Cik liels urbums jāizveido stiklā?

Nepieciešams vismaz Ø14 mm urbums M8 caurejošai skrūvei. Urbums jāveic stikla piegādātājam pirms rūdīšanas — rūdītu stiklu pēc termiskās apstrādes vairs nevar urbt vai griezt.

Kāda ir atšķirība starp AISI 304 un AISI 316?

AISI 316 satur molibdēnu, kas nodrošina augstāku noturību pret hlorīdiem un sāļu gaisu. AISI 316 jāizvēlas piekrastes, baseinu un paaugstināta mitruma objektiem. AISI 304 ir pietiekams iekštelpām un standarta āra apstākļiem iekšzemē.

Vai distancera augstums ir regulējams?

Nē. Šis modelis tiek piegādāts ar fiksētu 15 mm distanceru, kas nosaka attālumu starp cauruli un stikla paneli. Pēc uzstādīšanas distancera augstums nav maināms.

Vai to var uzstādīt pats?

Jā, ar pamata rīkiem: urbis caurules materiālam, dinamometriskā atslēga un iepriekš urbts stikls. Caurulē jāizveido urbums M8 skrūvei, un izliektā pamatne pirms pievilkšanas jānovieto cieši pret Ø42,4 mm cauruli. Ar stikla paneļiem jāstrādā divatā, lai izvairītos no plīsumiem.

Par stikla punktveida stiprinājumiem

Stikla punktveida stiprinājums ir nerūsējošā tērauda stiprinājums, kas piestiprina stikla paneli pie nesošās konstrukcijas caur urbumu stiklā. Tas pārnes slodzi no paneļa uz pamatni, vienlaikus saglabājot minimālu redzamo aparatūru un ļaujot stiklam palikt par galveno vizuālo elementu margās, fasādēs, starpsienās, lieveņos un dušas kabīnēs.

Strofix piedāvā apaļos stikla stiprinājumus no Ø12 mm līdz Ø70 mm (tai skaitā D30, D38, D40, D50, D60 un D70), kā arī kvadrātveida 38×38 un 40×40 versijas, AISI 201, AISI 304 un AISI 316 nerūsējošā tērauda izpildījumā, ar slīpētu, pulētu vai krāsotu virsmu un plašu distanceru augstumu klāstu. Pareizā stiprinājuma izvēle ir atkarīga no stikla biezuma, attāluma no sienas līdz stiklam, vides apstākļiem un nesošās virsmas veida.

Stikla adapteri ir būtiskas sastāvdaļas, ko izmanto, lai droši savienotu stikla paneļus ar nesošajām konstrukcijām, vienlaikus saglabājot tīru un modernu izskatu. Tos plaši izmanto stikla margās, starpsienās, fasādēs, nojumēs un citās arhitektūras sistēmās, kur svarīga ir gan stabilitāte, gan dizains. Izveidojot uzticamu stiprinājuma punktu starp stiklu un metāla vai pie sienas piestiprinātām virsmām, stikla adapteri palīdz vienmērīgi sadalīt slodzi un nodrošina konstrukcijas drošību, neapdraudot caurspīdīgumu.
