Punktveida stiprinājums, D40, NT, slīpēts, pie caurules Ø42.4

Strofix D40 stikla stiprinājums Ø42,4 mm caurulei ir nerūsējošā tērauda punktveida stiprinājums, kas paredzēts 8–17,52 mm stikla paneļu montāžai uz Ø42,4 mm caurules formas šķērsstieņiem un stabiem margās, balustrādēs un starpsienu sistēmās. Piegādājams AISI 304 izpildījumā ar fiksētu 10 mm distanceru, slīpētu virsmu, Ø40 mm plakanu vāku un M10 × 40 mm skrūvi.

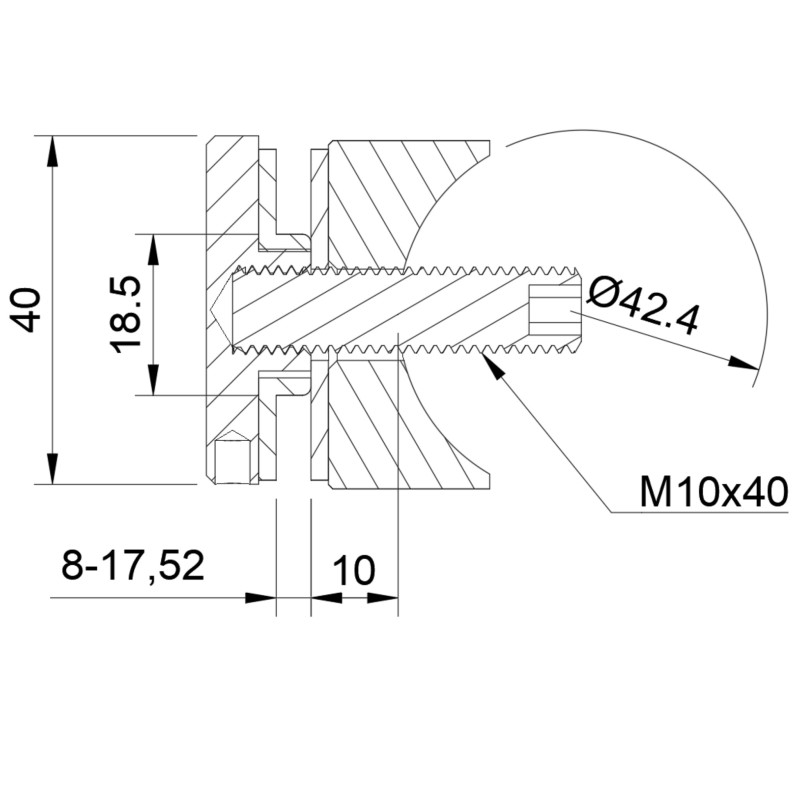

Stiprinājuma pamatne ir veidota ar izliektu sēdvietu, kas atbilst Ø42,4 mm caurules profilam, nodrošinot pilnu kontaktu un tīru vizuālu pāreju starp vāku un cauruli. Katrs stiprinājums fiksējas stiklā caur vienu Ø19,5 mm iepriekš urbtu atveri ar 18,5 mm iekšējā čaulas diametru un tiek pievilkts ar M10 × 40 mm nerūsējošā tērauda skrūvi, savukārt 10 mm distancers bez vītnes nosaka attālumu starp cauruli un stiklu. Ø40 mm plakanais vāks piešķir stiprinājumam mērenu vizuālo klātbūtni — starp mazāko D30 un lielāko D60 caurules variantu — un ir piemērots vidēja formāta margām un balustrādēm. AISI 304 ir standarta hroma-niķeļa nerūsējošais tērauds, kas nodrošina drošu korozijas noturību iekštelpu montāžām un pasargātām āra videm, kas atrodas tālāk no piekrastes.

Slīpētā virsma samazina pirkstu nospiedumu un mikro-skrāpējumu redzamību salīdzinājumā ar pulētu nerūsējošo tēraudu un vizuāli saskan ar Strofix Ø42,4 mm caurules un margu komponentiem slīpētā izpildījumā.

Pielietojumi:

• Stikla aizpildījuma paneļi, montēti uz Ø42,4 mm horizontāliem šķērsstieņiem margu sistēmās
• Cauruļu un stieņu balkonu un terašu margas ar stikla aizpildījumu
• Kāpņu margas ar Ø42,4 mm stabiem un sānu stikla paneļiem
• Komerciālo starpstāvu un eju malu aizsardzība ar cauruļu rāmjiem
• Stiklotas starpsienu sistēmas, kas apvieno nerūsējošo cauruli un stiklu
• Vidēja formāta cauruļu margas, kur Ø40 mm vāks ir piemērotā vizuālā skala

BUJ:

Kādam caurules diametram šis stiprinājums ir paredzēts?

Šis stiprinājums ir veidots tieši Ø42,4 mm caurulei (mounting surface type: Tube ø 42,4 mm). Izliektā sēdvieta neder citiem caurules diametriem — citiem caurules izmēriem jāizvēlas cits Strofix stiprinājuma variants.

Kādam stikla biezumam šis stiprinājums ir piemērots?

D40 caurules stiprinājums ir piemērots stikla paneļiem no 8 mm līdz 17,52 mm — tas aptver standarta rūdīto stiklu un parastākos lamētā stikla izpildījumus, ko izmanto margās un balustrādēs.

Cik liels urbums jāizveido stiklā?

Nepieciešams vismaz Ø19,5 mm urbums. Stiprinājumam ir 18,5 mm iekšējā čaulas diametrs M10 skrūvei. Urbums jāveic stikla piegādātājam pirms rūdīšanas — rūdītu stiklu pēc termiskās apstrādes vairs nevar urbt vai griezt.

Ar ko tas atšķiras no D30 un D60 caurules stiprinājumiem?

Visi trīs ir paredzēti Ø42,4 mm caurulei. D30 ir Ø30 mm vāks ar M8 stiprinājumu 6–12,76 mm stiklam ar Ø14 mm urbumu. D40 ir Ø40 mm vāks ar M10 × 40 mm stiprinājumu 8–17,52 mm stiklam ar Ø19,5 mm urbumu. D60 ir Ø60 mm vāks ar garāku M10 × 100 mm skrūvi tādam pašam 8–17,52 mm stikla diapazonam. D40 jāizvēlas vidēja formāta margām; D30 — vieglākam stiklam vai mazākiem vākiem; D60 — smagākas slodzes objektiem vai kad nepieciešama būtiskāka vizuālā klātbūtne.

Vai distancera augstums ir regulējams?

Nē. Šis modelis tiek piegādāts ar fiksētu 10 mm distanceru bez vītnes, kas nosaka attālumu starp cauruli un stiklu. Pēc uzstādīšanas distancera augstums nav maināms.

Vai to var uzstādīt pats?

Jā, ar pamata rīkiem: urbis caurules materiālam, dinamometriskā atslēga un iepriekš urbts stikls. Caurulē jāizveido urbums M10 × 40 mm skrūvei, un izliektā pamatne pirms pievilkšanas jānovieto cieši pret Ø42,4 mm cauruli. Ar stikla paneļiem jāstrādā divatā, lai izvairītos no plīsumiem.

Par stikla punktveida stiprinājumiem

Stikla punktveida stiprinājums ir nerūsējošā tērauda stiprinājums, kas piestiprina stikla paneli pie nesošās konstrukcijas caur urbumu stiklā. Tas pārnes slodzi no paneļa uz pamatni, vienlaikus saglabājot minimālu redzamo aparatūru un ļaujot stiklam palikt par galveno vizuālo elementu margās, fasādēs, starpsienās, lieveņos un dušas kabīnēs.

Strofix piedāvā apaļos stikla stiprinājumus no Ø12 mm līdz Ø70 mm (tai skaitā D30, D38, D40, D50, D60 un D70), kā arī kvadrātveida 38×38 un 40×40 versijas, AISI 201, AISI 304 un AISI 316 nerūsējošā tērauda izpildījumā, ar slīpētu, pulētu vai krāsotu virsmu un plašu distanceru augstumu klāstu. Pareizā stiprinājuma izvēle ir atkarīga no stikla biezuma, attāluma no sienas līdz stiklam, vides apstākļiem un nesošās virsmas veida.

Stikla adapteri ir būtiskas sastāvdaļas, ko izmanto, lai droši savienotu stikla paneļus ar nesošajām konstrukcijām, vienlaikus saglabājot tīru un modernu izskatu. Tos plaši izmanto stikla margās, starpsienās, fasādēs, nojumēs un citās arhitektūras sistēmās, kur svarīga ir gan stabilitāte, gan dizains. Izveidojot uzticamu stiprinājuma punktu starp stiklu un metāla vai pie sienas piestiprinātām virsmām, stikla adapteri palīdz vienmērīgi sadalīt slodzi un nodrošina konstrukcijas drošību, neapdraudot caurspīdīgumu.
