Punktveida stiprinājums, D40, NT, slīpēts

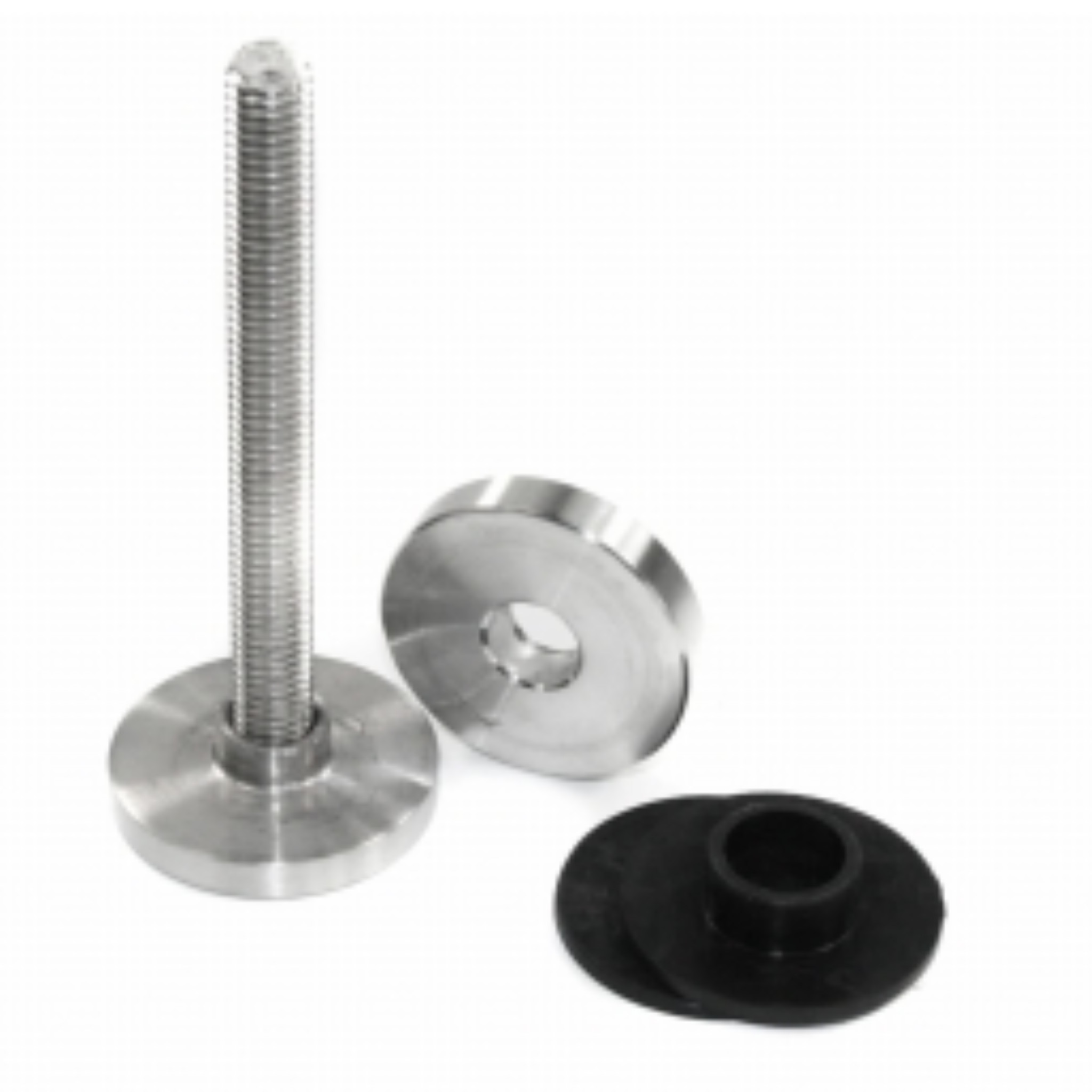

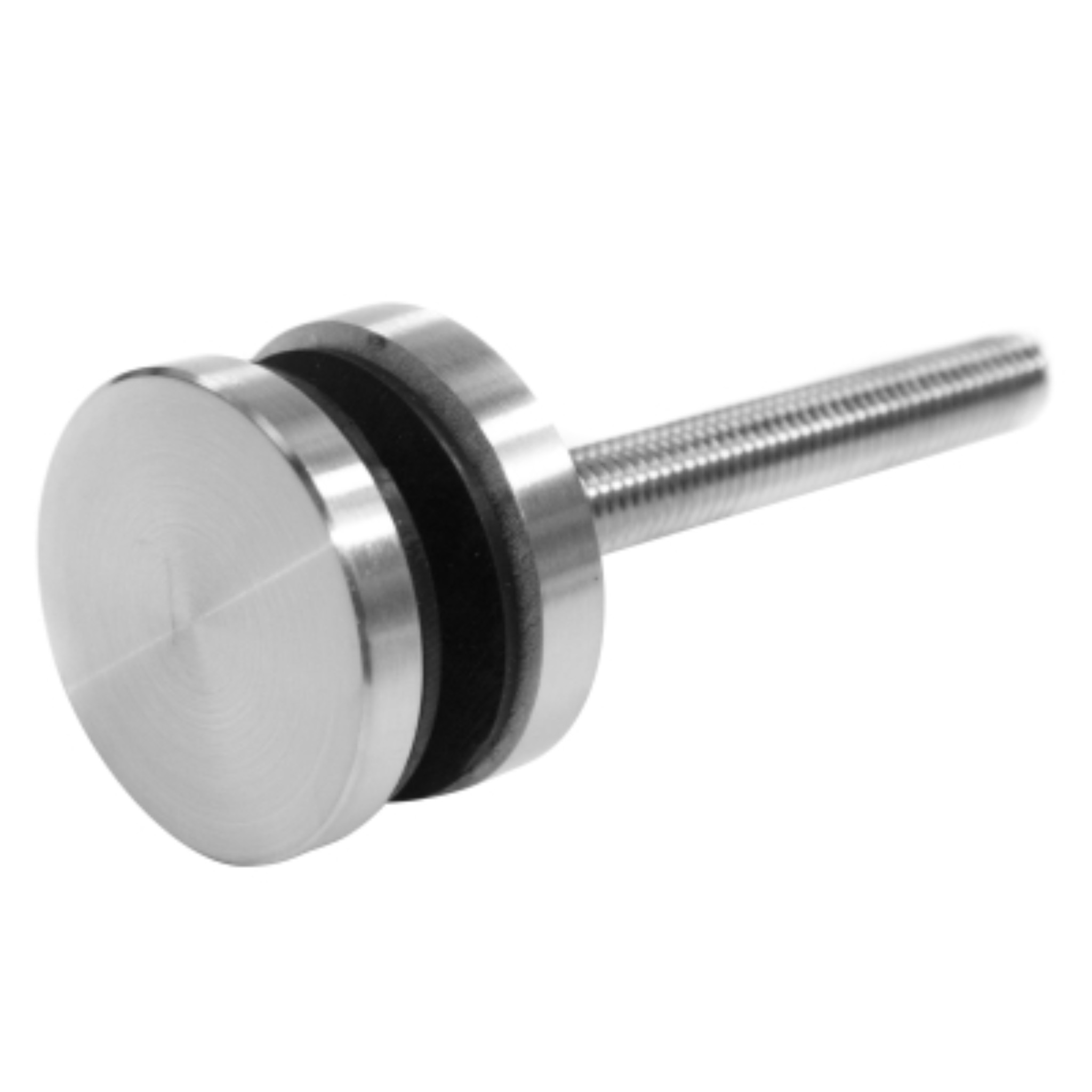

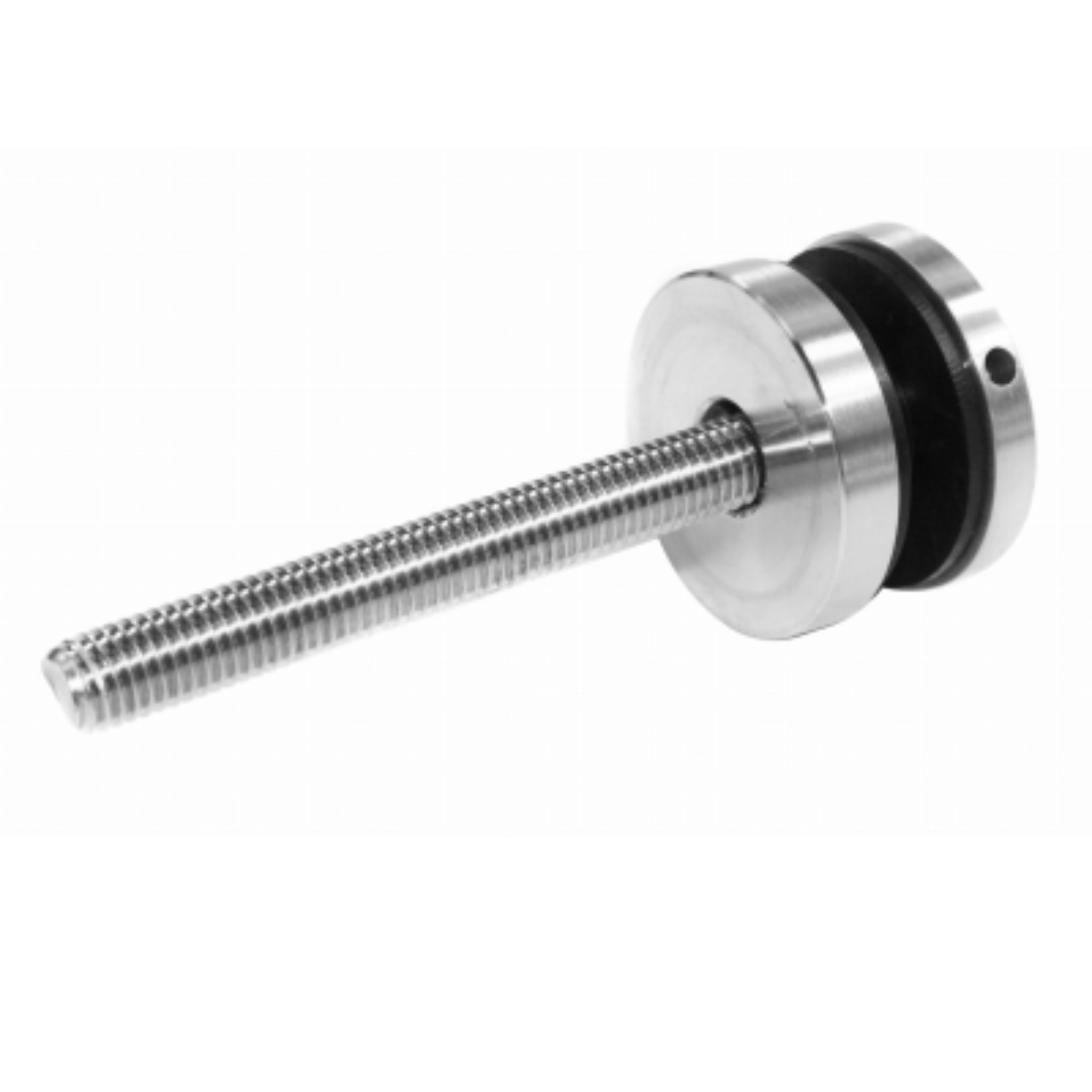

Strofix D40 stikla stiprinājums ar 10 mm distanceru ir nerūsējošā tērauda punktveida stiprinājums, kas paredzēts 4–21,52 mm stikla paneļu montāžai tuvu līdzenām virsmām margās, fasādēs un arhitektūras stiklojumā, ar smagākas slodzes M10 stiprinājumu paaugstinātām slodzēm. Piegādājams AISI 304 izpildījumā ar fiksētu 10 mm distanceru, slīpētu virsmu, Ø40 mm plakanu vāku un M10 × 100 mm skrūvi.

10 mm distancers bez vītnes veido nelielu atstatumu starp sienu un stiklu, savukārt M10 skrūve — lielāka nekā M8, ko izmanto māsas 6 mm modelim — nodrošina augstāku stiprinājuma nestspēju smagākiem stikla paneļiem vai slogotākiem mezgliem. Plašais stikla biezuma diapazons (4 mm līdz 21,52 mm) aptver gan plānu viengabalaina stikla, gan biezākus strukturālā lamētā stikla izpildījumus, padarot D40 par universālu vidēja izmēra stiprinājumu starp D30 un D60 saimēm. Katrs stiprinājums fiksējas stiklā caur vienu Ø15 mm iepriekš urbtu atveri ar 14 mm iekšējā čaulas diametru, un garais M10 × 100 mm skrūves garums ir saskaņots ar dziļākām pamatnēm, piemēram, siltinātām sienām. AISI 304 ir standarta hroma-niķeļa nerūsējošais tērauds, kas nodrošina drošu korozijas noturību iekštelpu montāžām un pasargātām āra videm, kas atrodas tālāk no piekrastes.

Slīpētā virsma samazina pirkstu nospiedumu un mikro-skrāpējumu redzamību salīdzinājumā ar pulētu nerūsējošo tēraudu un der arhitektūras stiklojumam, kur nepieciešams vienkāršs, neitrāls izskats.

Pielietojumi:

• Margas ar rūdīto vai lamēto stiklu, kur nepieciešams smagākas slodzes M10 stiprinājums
• Stikla fasādes un aizkarsienu aizpildījuma paneļi vidēja izmēra formātos
• Pilna augstuma stikla starpsienas birojos, veikalos un viesmīlības objektos
• Kāpņu sānu stiklojums un starpstāvu malu aizsardzība
• Stikla lieveņi un ieejas jumtiņi uz siltinātām vai biezākām pamatnēm
• Dušas kabīnes un ekrānu paneļi ar biezāku stiklu

BUJ:

Kādam stikla biezumam šis stiprinājums ir piemērots?

D40 ar 10 mm distanceru ir piemērots stikla paneļiem no 4 mm līdz 21,52 mm — šis plašais diapazons aptver plānu viengabalaina stikla, standarta rūdīto stiklu un biezākus strukturālā lamētā stikla izpildījumus, ko izmanto margās un fasādēs.

Cik liels urbums jāizveido stiklā?

Nepieciešams vismaz Ø15 mm urbums M10 skrūvei. Stiprinājumam ir 14 mm iekšējā čaulas diametrs. Urbums jāveic stikla piegādātājam pirms rūdīšanas — rūdītu stiklu pēc termiskās apstrādes vairs nevar urbt vai griezt.

Ar ko tas atšķiras no D40 varianta ar 6 mm distanceru?

Šim variantam ir 10 mm distancers, M10 skrūve un Ø15 mm urbums stiklā ar 14 mm čaulu. Māsas 6 mm modelim ir mazāka M8 skrūve ar Ø12 mm urbumu un 11 mm čaulu. 10 mm/M10 versija jāizvēlas smagākas slodzes objektiem vai kad nepieciešama garāka skrūve dziļākām pamatnēm; 6 mm/M8 versija jāizvēlas, kad pietiek ar minimālu atstatumu un standarta M8 stiprinājumu.

Kāpēc skrūve ir 100 mm gara?

M10 × 100 mm garums ir saskaņots ar dziļākām pamatnēm — piemēram, siltinātām sienām vai fasāžu konstrukcijām, kur skrūvei jāiziet caur apdares slāņiem un jāiekļūst nesošajā pamatnē. Faktiskais atstatums starp sienu un stiklu paliek fiksēts 10 mm distancers; papildu skrūves garums noenkuro mezglu pamatnē aiz apdares.

Kāds nerūsējošā tērauda izpildījums tiek izmantots?

Šis modelis tiek piegādāts AISI 304 izpildījumā — tas ir standarta hroma-niķeļa nerūsējošais tērauds. AISI 304 nodrošina drošu korozijas noturību iekštelpu montāžām un standarta pasargātām āra videm. Piekrastes, baseinu vai hlorīdiem bagātiem objektiem jāizvēlas augstākas klases nerūsējošais tērauds, piemēram, AISI 316.

Vai distancera augstums ir regulējams?

Nē. Šis modelis tiek piegādāts ar fiksētu 10 mm distanceru bez vītnes, kas nosaka attālumu starp sienu un stiklu. Pēc uzstādīšanas distancera augstums nav maināms — ja nepieciešams cits atstatums vai regulējams distancers, jāizvēlas cits D40 variants.

Par stikla punktveida stiprinājumiem

Stikla punktveida stiprinājums ir nerūsējošā tērauda stiprinājums, kas piestiprina stikla paneli pie nesošās konstrukcijas caur urbumu stiklā. Tas pārnes slodzi no paneļa uz pamatni, vienlaikus saglabājot minimālu redzamo aparatūru un ļaujot stiklam palikt par galveno vizuālo elementu margās, fasādēs, starpsienās, lieveņos un dušas kabīnēs.

Strofix piedāvā apaļos stikla stiprinājumus no Ø12 mm līdz Ø70 mm (tai skaitā D30, D38, D40, D50, D60 un D70), kā arī kvadrātveida 38×38 un 40×40 versijas, AISI 201, AISI 304 un AISI 316 nerūsējošā tērauda izpildījumā, ar slīpētu, pulētu vai krāsotu virsmu un plašu distanceru augstumu klāstu. Pareizā stiprinājuma izvēle ir atkarīga no stikla biezuma, attāluma no sienas līdz stiklam, vides apstākļiem un nesošās virsmas veida.

Stikla adapteri ir būtiskas sastāvdaļas, ko izmanto, lai droši savienotu stikla paneļus ar nesošajām konstrukcijām, vienlaikus saglabājot tīru un modernu izskatu. Tos plaši izmanto stikla margās, starpsienās, fasādēs, nojumēs un citās arhitektūras sistēmās, kur svarīga ir gan stabilitāte, gan dizains. Izveidojot uzticamu stiprinājuma punktu starp stiklu un metāla vai pie sienas piestiprinātām virsmām, stikla adapteri palīdz vienmērīgi sadalīt slodzi un nodrošina konstrukcijas drošību, neapdraudot caurspīdīgumu.
