Punktveida stiprinājums, D40 sfērisks, ar iekšējo vītni, NT, slīpēts

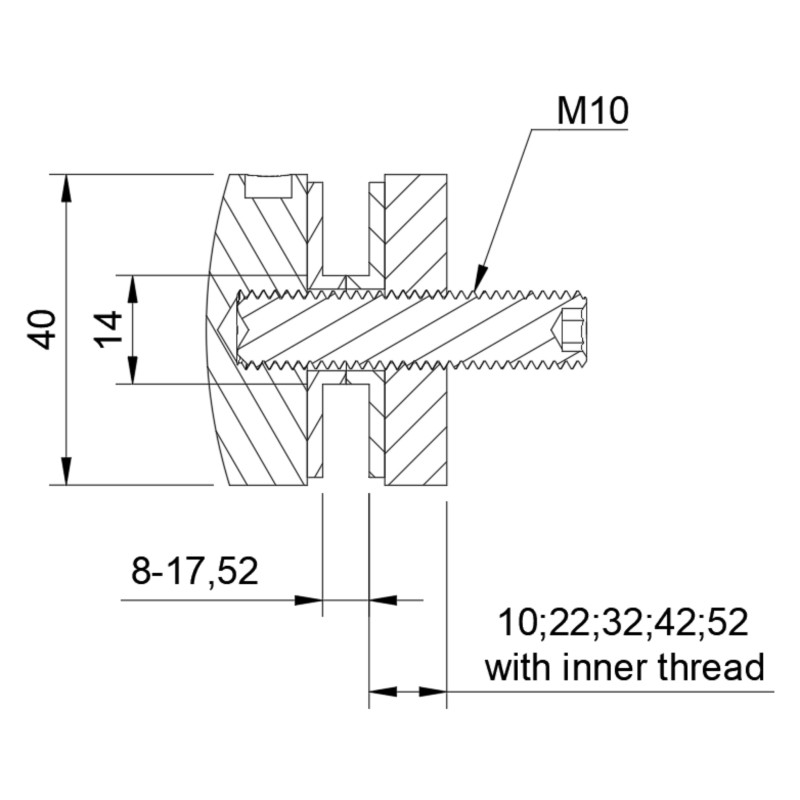

Strofix D40 sfēriskais stikla stiprinājums ar iekšējo vītni ir nerūsējošā tērauda punktveida stiprinājums, kas paredzēts 8–17,52 mm stikla paneļu montāžai uz līdzenām virsmām margās, fasādēs, lieveņos un arhitektūras stiklojumā, un tā vītnotais distancers ļauj precīzi regulēt stikla atstatumu uzstādīšanas laikā. Piegādājams AISI 304 izpildījumā ar slīpētu virsmu, Ø40 mm kupolveida vāku, M10 stiprinājumu un piecām izvēlamām distancera augstuma opcijām (10, 22, 32, 42 vai 52 mm).

Ø40 mm sfēriskajam (kupolveida) vākam ir atšķirīgs noapaļots profils, un tas pieļauj nelielas leņķa novirzes starp stiklu un montāžas virsmu, kas ir noderīgi fasāžu un lieveņu objektos, kur nav iespējams garantēt pilnīgu plaknīgumu. Katrs stiprinājums fiksējas stiklā caur vienu Ø15 mm iepriekš urbtu atveri un tiek pievilkts ar M10 nerūsējošā tērauda skrūvi, kas ieskrūvējas distancera M10 iekšējā vītnē. Vītnotais distancers ļauj uzstādītājam uz vietas precizēt atstatumu — raksturots kā "nedaudz regulējams" —, kas ir noderīgi, lai izlīdzinātu vairākus paneļus fasādē vai kompensētu pamatnes nelīdzenumus. AISI 304 ir standarta hroma-niķeļa nerūsējošais tērauds, kas nodrošina drošu korozijas noturību iekštelpu montāžām un pasargātām āra videm, kas atrodas tālāk no piekrastes.

Slīpētā virsma samazina pirkstu nospiedumu un mikro-skrāpējumu redzamību salīdzinājumā ar pulētu nerūsējošo tēraudu un der arhitektūras stiklojumam, kur nepieciešams vienkāršs, neitrāls izskats.

Pielietojumi:

• Arhitektūras stikla fasādes un aizkarsienas ar punktveida stiprinātiem paneļiem, kur nepieciešama regulēšana uz vietas
• Stikla lieveņi, ieejas jumtiņi un iebrauktuves ar šaurām izlīdzināšanas tolerancēm
• Margas ar rūdīto vai lamēto stiklu līdz 17,52 mm, kur paneļi rindā jāizlīdzina
• Pilna augstuma stikla starpsienas birojos, veikalos un viesmīlības objektos
• Kāpņu sānu stiklojums un starpstāvu malu aizsardzība
• Rekonstrukcijas objekti, kur sienas līdzenumu nevar garantēt

BUJ:

Kādam stikla biezumam šis stiprinājums ir piemērots?

D40 sfēriskais stiprinājums ar iekšējo vītni ir piemērots stikla paneļiem no 8 mm līdz 17,52 mm — tas aptver standarta rūdīto stiklu un parastākos lamētā stikla izpildījumus, ko izmanto margās, fasādēs un lieveņos.

Kuru distancera augstumu izvēlēties?

Vītnotais distancers nosaka attālumu starp sienu un stiklu. 10 mm minimālam atstatumam, 22 vai 32 mm standarta sienas konstrukcijām, 42 vai 52 mm — kad nepieciešams papildu atstatums siltumizolācijas vai apdares dēļ. Jāizvēlas distancers, kas atbilst nominālajam sienas-stikla attālumam — M10 iekšējā vītne ļauj uz vietas veikt precīzu regulēšanu nelielā diapazonā.

Ko nozīmē "sfērisks" šim stiprinājumam?

Ø40 mm vākam ir noapaļots, kupolveida profils, nevis plakana diska forma. Sfēriskā ģeometrija piešķir stiprinājumam atšķirīgu vizuālo rokrakstu un pieļauj nelielas leņķa tolerances starp montāžas plakni un stiklu — tas ir noderīgi fasāžu un lieveņu objektos, kur pilnīgu izlīdzinājumu ir grūti garantēt.

Ar ko tas atšķiras no D40 sfēriskā stiprinājuma ar distanceru bez vītnes?

Abām versijām ir Ø40 mm kupolveida vāks un izmanto M10 skrūvi 8–17,52 mm stiklam. Variantam bez vītnes ir viens fiksēts 10 mm distancers un Ø16 mm urbums stiklā; šim variantam ar iekšējo vītni ir pieci distancera augstumi (10–52 mm), tiek izmantots Ø15 mm urbums un pievienota M10 iekšējā vītne regulēšanai uz vietas. Iekšējās vītnes versija jāizvēlas, kad izlīdzināšanas tolerances ir šauras vai sienas līdzenums nav pārliecinošs.

Cik liels urbums jāizveido stiklā?

Nepieciešams vismaz Ø15 mm urbums M10 skrūvei. Urbums jāveic stikla piegādātājam pirms rūdīšanas — rūdītu stiklu pēc termiskās apstrādes vairs nevar urbt vai griezt.

Kāds nerūsējošā tērauda izpildījums tiek izmantots?

Šis modelis tiek piegādāts AISI 304 izpildījumā — tas ir standarta hroma-niķeļa nerūsējošais tērauds. AISI 304 nodrošina drošu korozijas noturību iekštelpu montāžām un standarta pasargātām āra videm. Piekrastes, baseinu vai hlorīdiem bagātiem objektiem jāizvēlas augstākas klases nerūsējošais tērauds, piemēram, AISI 316.

Par stikla punktveida stiprinājumiem

Stikla punktveida stiprinājums ir nerūsējošā tērauda stiprinājums, kas piestiprina stikla paneli pie nesošās konstrukcijas caur urbumu stiklā. Tas pārnes slodzi no paneļa uz pamatni, vienlaikus saglabājot minimālu redzamo aparatūru un ļaujot stiklam palikt par galveno vizuālo elementu margās, fasādēs, starpsienās, lieveņos un dušas kabīnēs.

Strofix piedāvā apaļos stikla stiprinājumus no Ø12 mm līdz Ø70 mm (tai skaitā D30, D38, D40, D50, D60 un D70), kā arī kvadrātveida 38×38 un 40×40 versijas, AISI 201, AISI 304 un AISI 316 nerūsējošā tērauda izpildījumā, ar slīpētu, pulētu vai krāsotu virsmu un plašu distanceru augstumu klāstu. Pareizā stiprinājuma izvēle ir atkarīga no stikla biezuma, attāluma no sienas līdz stiklam, vides apstākļiem un nesošās virsmas veida.

Stikla adapteri ir būtiskas sastāvdaļas, ko izmanto, lai droši savienotu stikla paneļus ar nesošajām konstrukcijām, vienlaikus saglabājot tīru un modernu izskatu. Tos plaši izmanto stikla margās, starpsienās, fasādēs, nojumēs un citās arhitektūras sistēmās, kur svarīga ir gan stabilitāte, gan dizains. Izveidojot uzticamu stiprinājuma punktu starp stiklu un metāla vai pie sienas piestiprinātām virsmām, stikla adapteri palīdz vienmērīgi sadalīt slodzi un nodrošina konstrukcijas drošību, neapdraudot caurspīdīgumu.
