T-veida savienojums caurulei 42,4 x 2mm, slīpēts

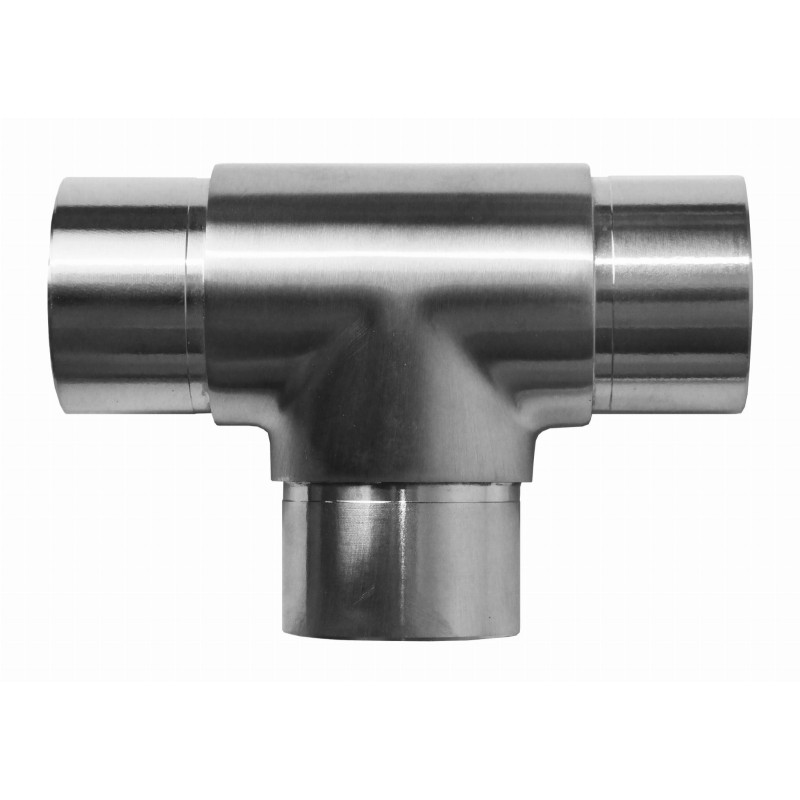

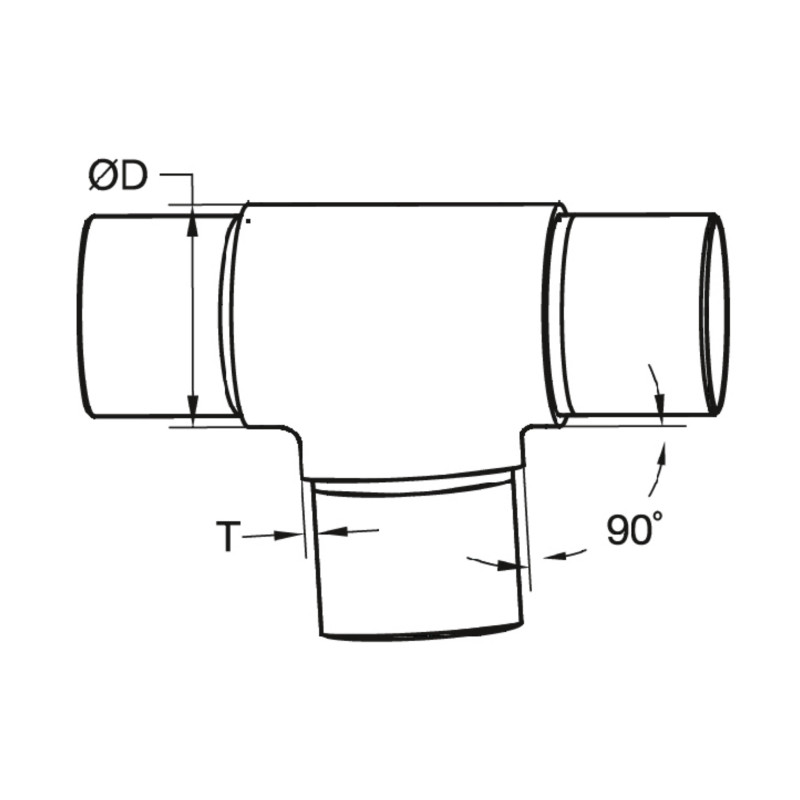

Strofix T-veida savienojums ir AISI 304 nerūsējošā tērauda trīsvirzienu T-formas krustojums Ø42,4 × 2 mm margu caurulēm. Stiprinājums savieno trīs caurules T konfigurācijā: viena caurule iet taisni caur stiprinājumu un trešā caurule atzarojas 90° leņķī no viduspunkta. Stiprinājuma augstums ir 60 mm (H), piegādāts ar slīpētu virsmu. Piestiprināms ar līmi (līmēšanas elementi iekļauti).

T-veida savienojums tiek izmantots, kur perpendikulārs cauruļu atzarojums ir nepieciešams gar taisnu roktura vai augšējās sliedes posmu — piemēram, kur sekundārais rokturis atzarojas no galvenā posma, vai kur aizpildījuma caurule savienojas perpendikulāri ar horizontālo sliedi vidusposma pozīcijā. T-formas ģeometrija saglabā cauri ejošās caurules izlīdzinājumu, vienlaikus pievienojot 90° sānu atzarojumu. Stiprinājums tiek uzvilkts pāri visiem trim cauruļu galiem no iekšpuses, saglabājot līmeņa profilu bez redzamām detaļām ārpusē. AISI 304 nerūsējošais tērauds ir piemērots standarta iekštelpu un āra uzstādīšanai.

Slīpētā virsma nodrošina vienmērīgu izskatu, kas saskaņojas ar citiem Strofix slīpētajiem margu un roktura komponentiem.

Pielietojumi:

• Vidusposma perpendikulāri atzarojumi Ø42,4 mm rokturos un augšējās sliedēs
• Sekundāro roktura atzarojumi no galvenā roktura posma
• Aizpildījuma cauruļu savienojumi 90° leņķī ar horizontālo sliedi vidusposmā
• Trīsvirzienu T-krustojumi margu ietvaros
• Jebkura Ø42,4 mm cauruļu konfigurācija, kam nepieciešams caurejas posms ar perpendikulāru sānu atzarojumu

BUJ:

Kādai caurulei šis stiprinājums ir piemērots?

T-veida savienojums ir piemērots Ø42,4 × 2 mm apaļajai caurulei — standarta margu caurulei Strofix produktu klāstā.

Cik caurules šis stiprinājums savieno?

T-veida savienojums savieno trīs caurules: divas veido caurejas posmu (līnijā) un trešā atzarojas 90° leņķī no taisnā posma viduspunkta.

Kāds ir stiprinājuma augstums?

Stiprinājuma augstums ir 60 mm (H = 60 mm). Tas ir augstāks nekā stūra savienojums (H = 30 mm), jo cauri ejošajai caurulei nepieciešams papildu garums stiprinājuma korpusā.

Ar ko šis atšķiras no stūra savienojuma?

T-veida savienojumam ir taisni cauri ejošs cauruļu posms ar perpendikulāru sānu atzarojumu — tiek izmantots vidusposma pozīcijās, kur galvenā caurule turpinās abos virzienos. Stūra savienojumam divas caurules satiekas 90° stūrī ar perpendikulāru atzarojumu — tiek izmantots posma gala stūra pozīcijās. Izvēlieties atkarībā no tā, vai galvenā caurule turpinās taisni cauri (T-veida) vai pagriežas stūrī (stūra savienojums).

Kā stiprinājums tiek piestiprināts?

Stiprinājums tiek nostiprināts ar līmi (līmēšanu). Strofix anaerobā līme (50 mL) ir ieteicamā līme.

Kāds tērauda tips un virsmas apstrāde tiek izmantota?

Stiprinājums ir izgatavots no AISI 304 nerūsējošā tērauda ar slīpētu virsmu. AISI 304 ir piemērots standarta iekštelpu un āra uzstādīšanai.

Par līkumiem un savienojumiem

Līkumi un savienotāji ir nerūsējošā tērauda savienojuma elementi, kas savieno divas roktura vai margu caurules sekcijas virziena maiņas vietā, veidojot nepārtrauktu, viengabalainu sliedes līniju ap stūriem, pa kāpnēm un pa taisniem savienojumiem. Līdzenie līkumi un leņķi tiek uzbīdīti uz caurules galiem un rada gludu, bez metināšanas savienojumu uz redzamās virsmas; metināmie varianti tiek pastāvīgi piemetināti stingram savienojumam.

Strofix piedāvā 15 līkumu un savienotāju produktus Ø42,4 mm apaļajai caurulei un 40×40 mm plakanai kvadrātveida caurulei, ieskaitot fiksētos 90° līdzenos leņķus, regulējamos līdzenos līkumus (ar vienu variantu, kas aptver 0–70°), šķērsvirziena līdzenos leņķus, T-veida savienotājus, T-veida stūra savienotājus, rindas savienotājus un metināmos līdzenos leņķus — visus AISI 304 nerūsējošā tērauda izpildījumā ar slīpētu virsmu, ar AISI 316 un pulētas virsmas opcijām atsevišķiem variantiem.

Pareizais savienojums ir atkarīgs no caurules profila, virziena maiņas leņķa, savienojumā satiekošos caurules atzaru skaita un tā, vai nepieciešams skrūvējams vai metināts savienojums.
