Savienojums profilam 40x40x2mm, slīpēts

Strofix savienojums ir AISI 304 nerūsējošā tērauda taisnais savienotājs 40 × 40 mm kvadrāta margu caurulēm. Savienojuma augstums ir 4 mm (H), un tas savieno divas kvadrātcauruļu sekcijas taisnā līnijā. Piegādāts ar slīpētu virsmu. Piestiprināms ar līmi (līmēšanas elementi iekļauti).

Savienojums ir iekšēja čaula, kas pārvar šuvi starp divām 40 × 40 mm kvadrātcauruļu galiem, kas satiekas taisnā līnijā. Īpaši plānais 4 mm profils nozīmē, ka savienotājs pēc uzstādīšanas ir gandrīz neredzams — ārējā virsma uzrāda tikai minimālu šuvi starp abām cauruļu sekcijām. To izmanto, kur nepārtraukts taisns kvadrātcauruļu margu vai roktura posms pārsniedz pieejamo caurules garumu un ir jāpagarina ar savienojumu. Savienojums tiek iebīdīts abu cauruļu galu caurumā un nostiprināts ar līmi, radot stingru, taisnu savienojumu. AISI 304 nerūsējošais tērauds ir piemērots standarta iekštelpu un āra uzstādīšanai.

Slīpētā virsma nodrošina vienmērīgu izskatu, kas saskaņojas ar citiem Strofix slīpētajiem margu komponentiem.

Pielietojumi:

• Divu 40 × 40 mm kvadrātcauruļu sekciju savienošana taisnā līnijā
• Roktura vai augšējās sliedes posmu pagarināšana ārpus vienas caurules garuma
• Nepārtrauktas taisnas kvadrātcauruļu margu sistēmas izveidošana bez redzamām šuvēm
• Griezto cauruļu sekciju salikšana precīza kopgaruma sasniegšanai
• Jebkurš taisns iekšējs 40 × 40 mm kvadrātcauruļu savienojums

BUJ:

Kādai caurulei šis savienojums ir piemērots?

Savienojums ir piemērots 40 × 40 mm kvadrātcaurulei — standarta kvadrāta margu caurulei Strofix produktu klāstā.

Kāds ir savienojuma augstums?

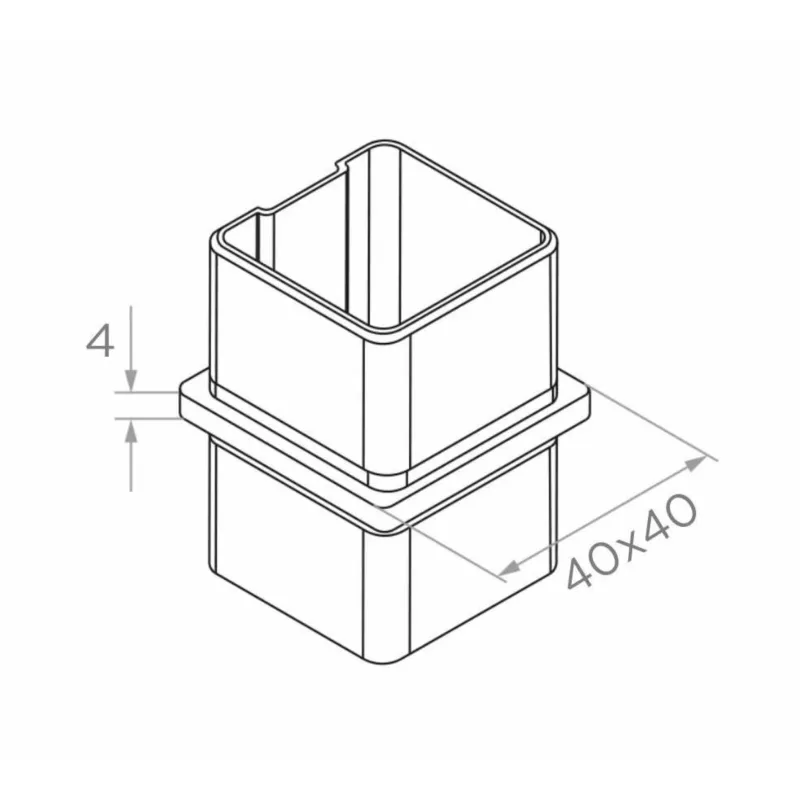

Savienojuma augstums ir 4 mm (H = 4 mm). Šis īpaši plānais profils padara savienotāju gandrīz neredzamu pēc uzstādīšanas starp divām cauruļu sekcijām.

Vai šis ir taisns vai leņķiskais savienotājs?

Šis ir taisns iekšējais savienotājs — tas savieno divas caurules nepārtrauktā taisnā līnijā 180° leņķī. Leņķiskajiem savienojumiem izmantojiet līmeņa līkumu (90°) vai regulējamo līmeņa līkumu (90°–180°) tai pašai 40 × 40 mm kvadrātcaurulei.

Kā savienojums tiek piestiprināts?

Savienojums tiek iebīdīts abu cauruļu galos un nostiprināts ar līmi (līmēšanu). Strofix anaerobā līme (50 mL) no Enkurķīmija, Līmes apakškategorijas ir ieteicamā līme.

Ar ko šis atšķiras no līkumiem?

Līkumi maina cauruļu posma virzienu (90° fiksēts vai 90°–180° regulējams). Šis savienojums saglabā to pašu taisnās līnijas virzienu — tas ir salikums/savienotājs, nevis virziena maiņa.

Kāds tērauda tips un virsmas apstrāde tiek izmantota?

Savienojums ir izgatavots no AISI 304 nerūsējošā tērauda ar slīpētu virsmu. AISI 304 ir piemērots standarta iekštelpu un āra uzstādīšanai.

Par līkumiem un savienojumiem

Līkumi un savienotāji ir nerūsējošā tērauda savienojuma elementi, kas savieno divas roktura vai margu caurules sekcijas virziena maiņas vietā, veidojot nepārtrauktu, viengabalainu sliedes līniju ap stūriem, pa kāpnēm un pa taisniem savienojumiem. Līdzenie līkumi un leņķi tiek uzbīdīti uz caurules galiem un rada gludu, bez metināšanas savienojumu uz redzamās virsmas; metināmie varianti tiek pastāvīgi piemetināti stingram savienojumam.

Strofix piedāvā 15 līkumu un savienotāju produktus Ø42,4 mm apaļajai caurulei un 40×40 mm plakanai kvadrātveida caurulei, ieskaitot fiksētos 90° līdzenos leņķus, regulējamos līdzenos līkumus (ar vienu variantu, kas aptver 0–70°), šķērsvirziena līdzenos leņķus, T-veida savienotājus, T-veida stūra savienotājus, rindas savienotājus un metināmos līdzenos leņķus — visus AISI 304 nerūsējošā tērauda izpildījumā ar slīpētu virsmu, ar AISI 316 un pulētas virsmas opcijām atsevišķiem variantiem.

Pareizais savienojums ir atkarīgs no caurules profila, virziena maiņas leņķa, savienojumā satiekošos caurules atzaru skaita un tā, vai nepieciešams skrūvējams vai metināts savienojums.
