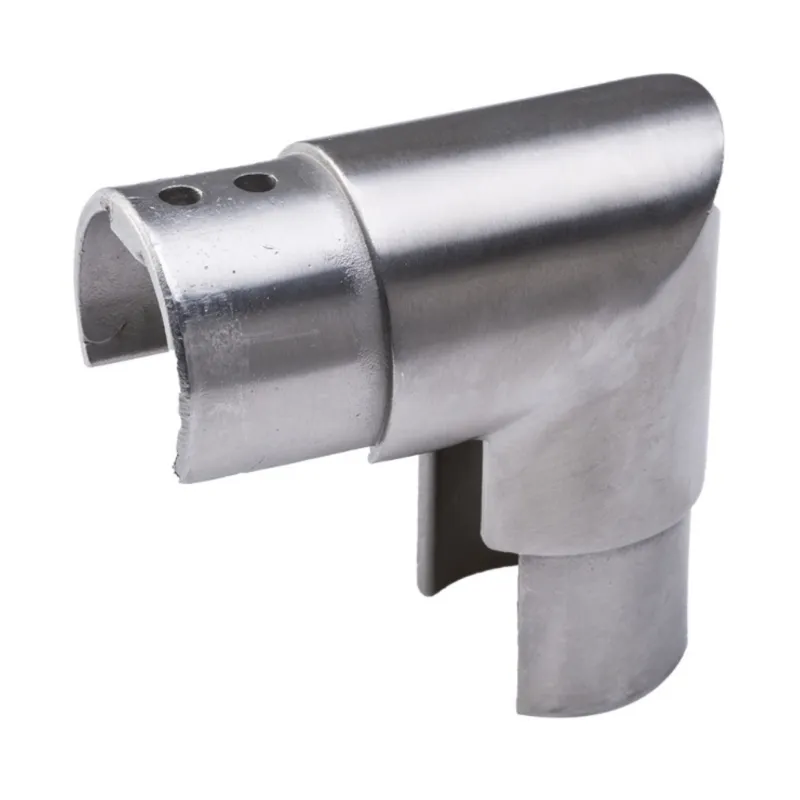

Vertikāls lentera savienojuma leņķis 42,4, slīpēts, 90°

Strofix vertikāls lentera savienojuma leņķis 42,4, slīpēts, 90° ir AISI 304 nerūsējošā tērauda 90° vertikāls savienojums Ø42,4 mm slota (stikla augšas) roktura profilam. Tas savieno divus roktura posmus fiksētā taisnā leņķī vertikālajā plaknē, Ø42,4 × 1,5 mm caurulei, ar augstumu h=30 mm. Slīpēta apdare.

Vertikāls 90° savienojums pagriež rokturi taisnā leņķī pa vertikāli – kur marga maina līmeni, nevis virzienu plaknē. Atšķirībā no klāsta regulējamajiem gludajiem līkumiem šim savienojumam ir fiksēta 90° ģeometrija ar noteiktu 30 mm augstumu, tāpēc abi roktura posmi satiekas tīrā taisnā leņķī. To izmanto ar Ø42,4 mm slota roktura profilu stikla augšas roktura sistēmā, kopā ar klāsta gala korķiem, aksiālajiem stiprinājumiem un regulējamajiem līkumiem.

Pielietojumi:

• Divu Ø42,4 mm slota roktura posmu savienošana fiksētā 90° leņķī vertikālajā plaknē
• Taisnleņķa līmeņa maiņa stikla augšas roktura posmā
• Roktura atgriešanās, kur marga pagriežas 90° uz augšu vai uz leju
• Kāpņu–laukuma roktura pāreja, kur nepieciešams fiksēts taisns leņķis
• Nerūsējošā tērauda vertikāls 90° savienojums slota rokturim

BUJ

Kādu leņķi veido šis savienojums?

Tas veido fiksētu 90° pagriezienu vertikālajā plaknē; tas nav regulējams.

Kādam roktura profilam tas der?

Ø42,4 mm slota (stikla augšas) roktura profilam, paredzēts Ø42,4 × 1,5 mm caurulei.

Kāds ir savienojuma augstums?

Savienojuma augstums ir h=30 mm.

Vai tas ir regulējams?

Nē. Atšķirībā no klāsta regulējamajiem gludajiem līkumiem, šis ir fiksēts 90° vertikāls savienojums.

Kāds ir tērauda tips un apdare?

AISI 304 nerūsējošais tērauds ar slīpētu virsmu.

Par lenteriem stiklam

Lenteris ir satverama augšējā sliede balustrādes sistēmā, kas iet gar margu stabu augšējo malu vai stikla paneļa augšdaļu, nodrošinot drošu rokturi. Lentera profils atbalstās uz roktura balstiem vai tiek piestiprināts tieši pie stikla caur kanālstieni, un savienojumu detaļas katrā savienojumā – līkumi, gala vāciņi un aksiālie savienotāji – ļauj sliedei sekot stūriem, kāpņu slīpumiem un virziena maiņām.

Strofix piedāvā rokturus un roktura komponentus divās profilu sistēmās: 40×40 mm plakans kvadrātveida profils un Ø42,4 × 15 mm ovāls (D-veida) profils montāžai uz stikla augšdaļas, abi AISI 304 nerūsējošā tērauda izpildījumā ar slīpētu virsmu. Klāstā ietilpst roktura garumi (2500 mm), kanālstieņi AISI 304 un alumīnija izpildījumā stikla augšējās montāžas stiprināšanai, spiešanas gumijas stikla biezumiem no 8 līdz 21,52 mm, gala vāciņi, aksiālie stiprinājumi, roktura savienojumi, horizontālie un vertikālie 90° savienojumi un regulējamie līdzenie līkumi.

Pareizo komponentu izvēle ir atkarīga no roktura profila, montāžas metodes (uz staba vai uz stikla) un margu izkārtojuma.
