Horizontāls lentera savienojuma leņķis 40x40mm, slīpēts, 90°

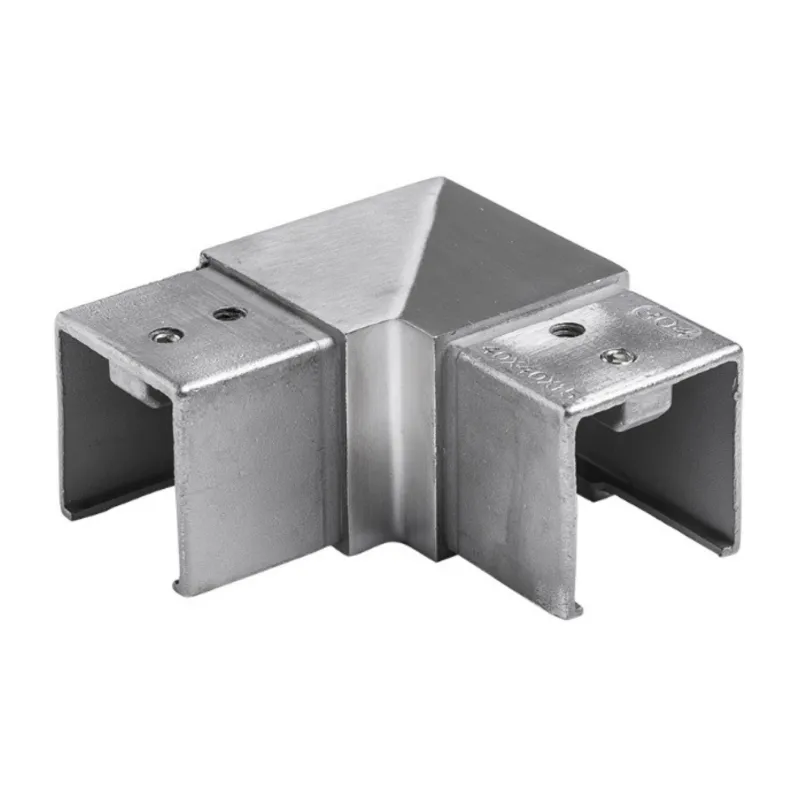

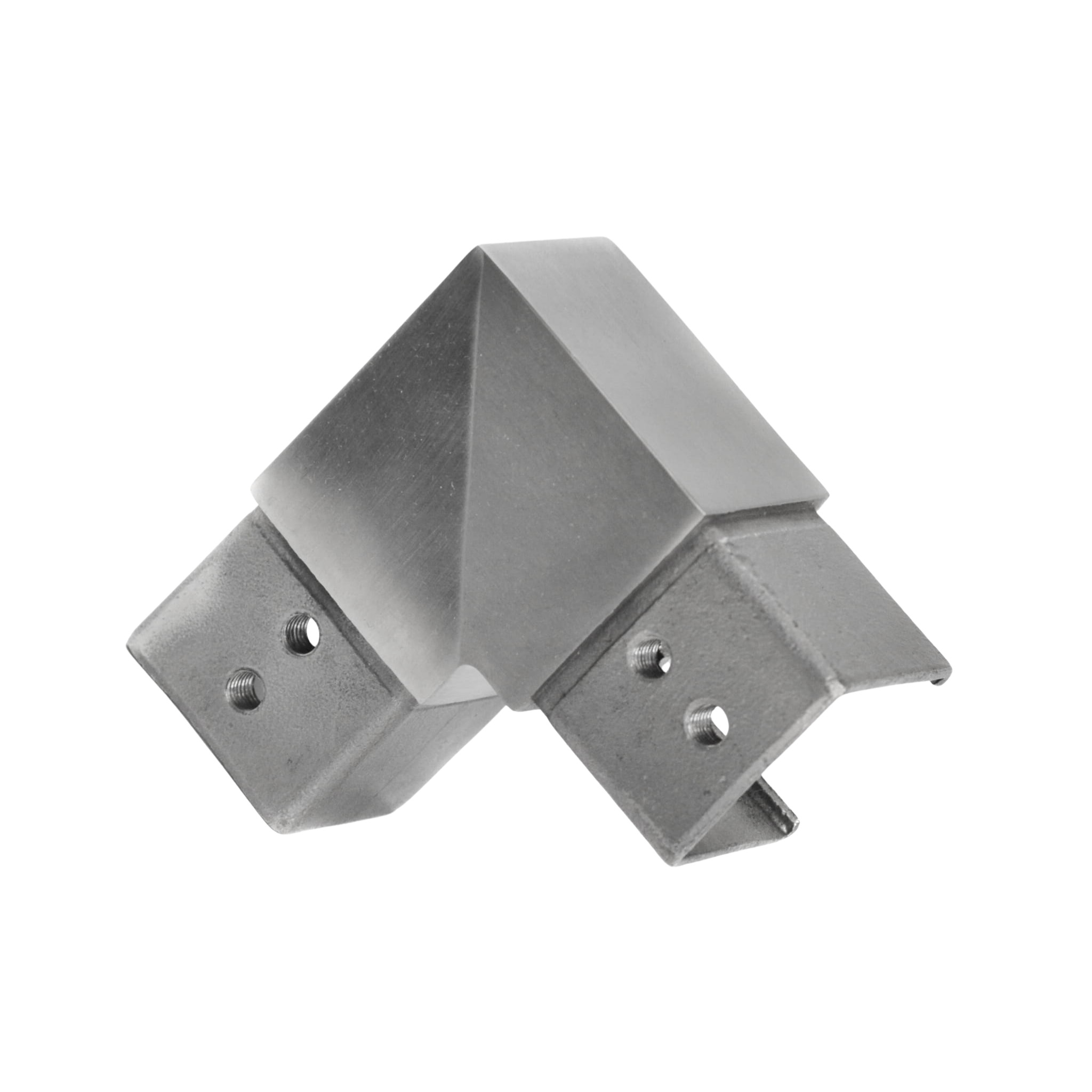

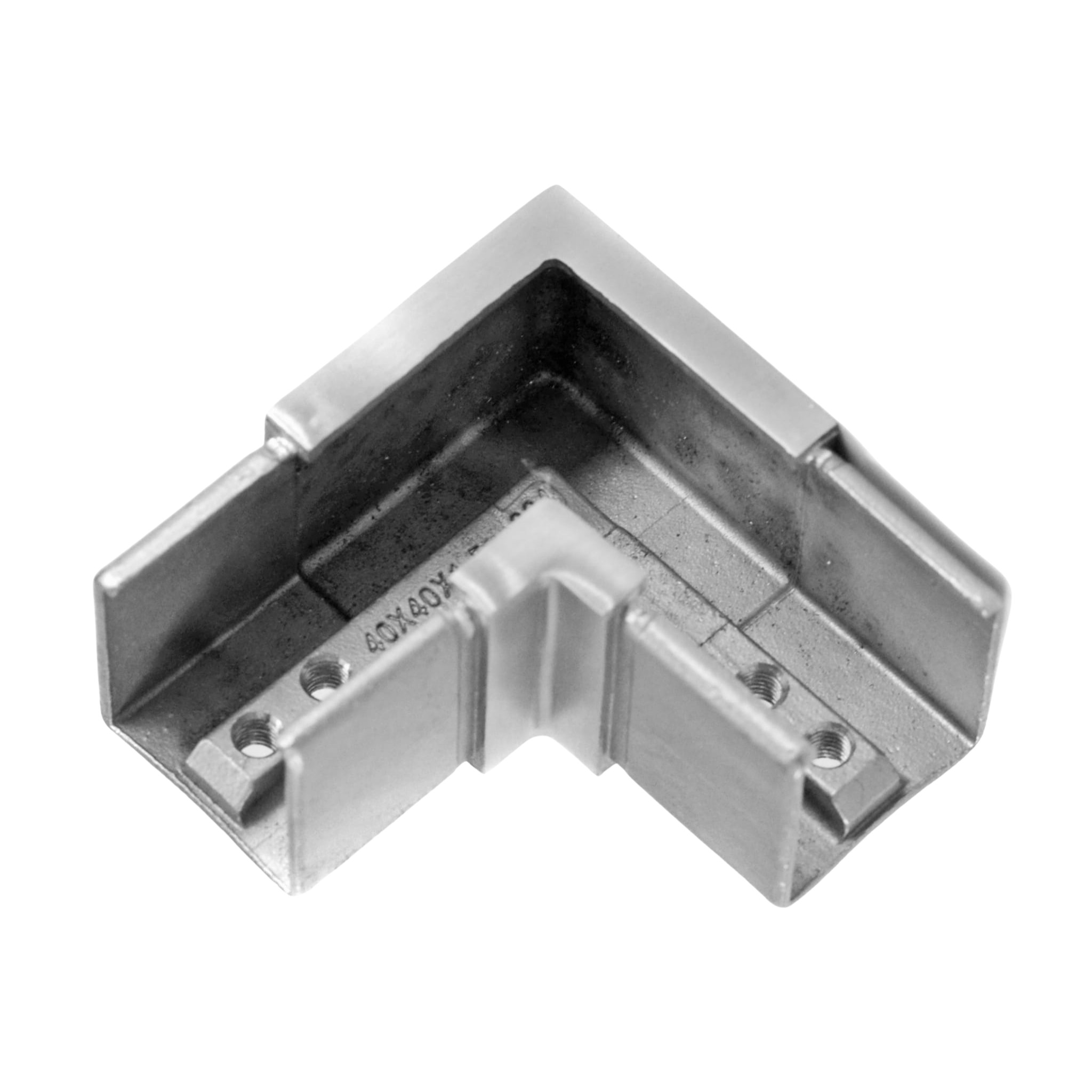

Strofix horizontāls lentera savienojuma leņķis 40x40mm, slīpēts, 90° ir nerūsējošā tērauda horizontāls 90° savienojums 40 × 40 mm roktura profilam, pieejams AISI 304 vai AISI 316. Tas pagriež rokturi taisnā leņķī horizontālā plaknē, savienojot divus margas posmus 90° stūrī plānā. Tas ir izgatavots 40 × 40 × 1,5 mm caurulei ar savienojuma augstumu 50 mm, slīpētā apdarē.

Horizontāls 90° savienojums ved rokturi ap stūri, kā redzams plānā – piemēram, kur balustrāde pagriežas 90° laukumiņa, balkona vai kāpņu telpas stūrī. Atšķirībā no vertikālā līkuma, kas pagriež rokturi uz augšu vai uz leju, šis savienojums pagriež to pa kreisi vai pa labi, paliekot līmenī. Tas veido fiksētu 90° stūri posmā un tiek izmantots ar 40 × 40 mm roktura profilu staba augšas vai stikla augšas roktura sistēmās. Pasūtot izvēlieties tērauda marku (AISI 304 vai AISI 316).

Pielietojumi:

• 40 × 40 mm roktura pagriešana caur horizontālu 90° stūri
• Laukumiņa, balkona vai kāpņu telpas balustrādes stūris
• Divu līmeņa margas posmu savienošana taisnā leņķī plānā
• Fiksēts horizontāls taisnleņķa pagrieziens roktura posmā
• Jūras klases AISI 316 horizontāls stūra savienojums piekrastes rokturiem

BUJ

Ko horizontāls 90° līkums dara?

Tas pagriež rokturi taisnā leņķī horizontālā plaknē – stūri, kā redzams plānā, piemēram, kur balustrāde pagriežas laukumiņa vai balkona stūrī.

Ar ko tas atšķiras no vertikālā 90° līkuma?

Vertikālais līkums pagriež rokturi uz augšu vai uz leju (vertikālā plaknē); šis horizontālais līkums pagriež to pa kreisi vai pa labi, paliekot līmenī (horizontālā plaknē).

Kādam roktura profilam tas der?

40 × 40 mm roktura profilam (40 × 40 × 1,5 mm caurule).

Kāds ir savienojuma augstums?

50 mm (h = 50 mm).

Kādas tērauda markas ir pieejamas?

AISI 304 vai AISI 316. Izvēlieties AISI 316 piekrastes, baseinu vai paaugstināta mitruma instalācijām.

Par lenteriem stiklam

Lenteris ir satverama augšējā sliede balustrādes sistēmā, kas iet gar margu stabu augšējo malu vai stikla paneļa augšdaļu, nodrošinot drošu rokturi. Lentera profils atbalstās uz roktura balstiem vai tiek piestiprināts tieši pie stikla caur kanālstieni, un savienojumu detaļas katrā savienojumā – līkumi, gala vāciņi un aksiālie savienotāji – ļauj sliedei sekot stūriem, kāpņu slīpumiem un virziena maiņām.

Strofix piedāvā rokturus un roktura komponentus divās profilu sistēmās: 40×40 mm plakans kvadrātveida profils un Ø42,4 × 15 mm ovāls (D-veida) profils montāžai uz stikla augšdaļas, abi AISI 304 nerūsējošā tērauda izpildījumā ar slīpētu virsmu. Klāstā ietilpst roktura garumi (2500 mm), kanālstieņi AISI 304 un alumīnija izpildījumā stikla augšējās montāžas stiprināšanai, spiešanas gumijas stikla biezumiem no 8 līdz 21,52 mm, gala vāciņi, aksiālie stiprinājumi, roktura savienojumi, horizontālie un vertikālie 90° savienojumi un regulējamie līdzenie līkumi.

Pareizo komponentu izvēle ir atkarīga no roktura profila, montāžas metodes (uz staba vai uz stikla) un margu izkārtojuma.
