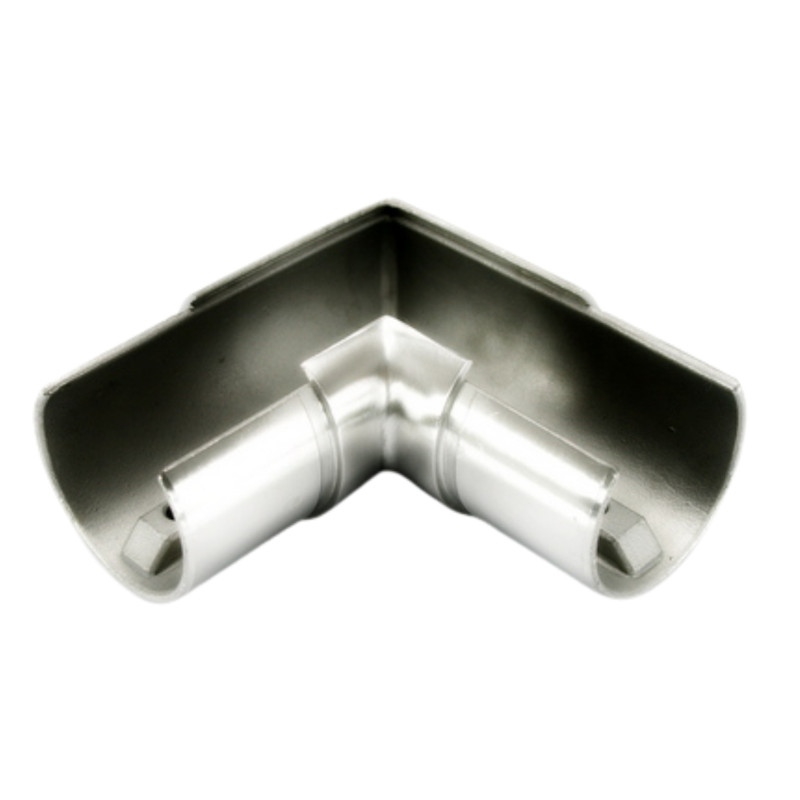

Lentera savienojuma leņķis 42,4, slīpēts, 90°

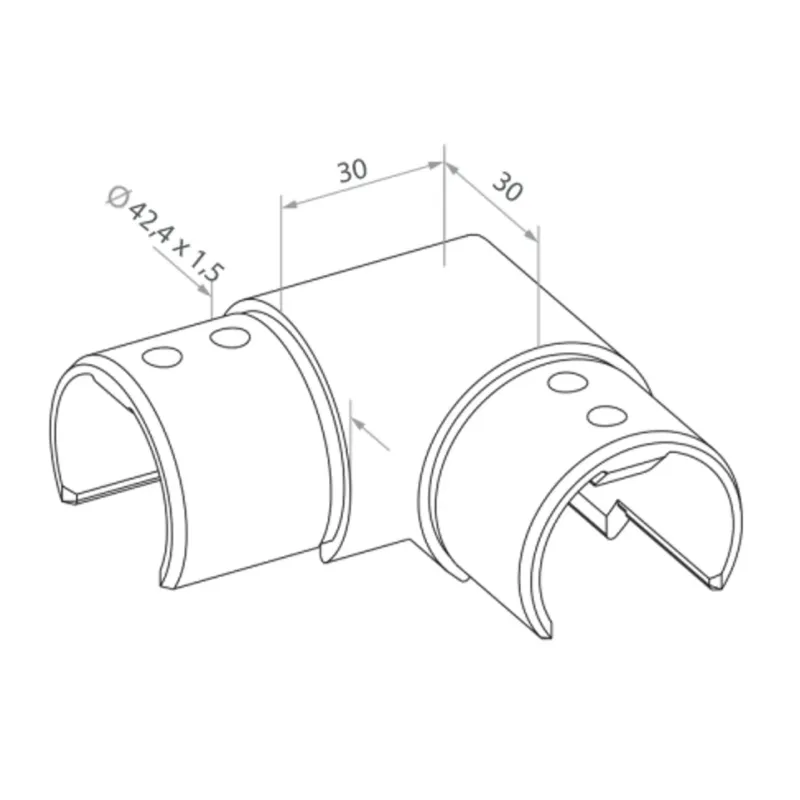

Strofix lentera savienojuma leņķis 42,4, slīpēts, 90° ir nerūsējošā tērauda 90° horizontāls savienojums Ø42,4 mm slota (stikla augšas) roktura profilam. Tas savieno divus roktura posmus fiksētā taisnā leņķī horizontālajā plaknē, Ø42,4 × 1,5 mm caurulei, ar augstumu h=30 mm. Pieejams AISI 304 vai AISI 316 izpildījumā ar slīpētu virsmu.

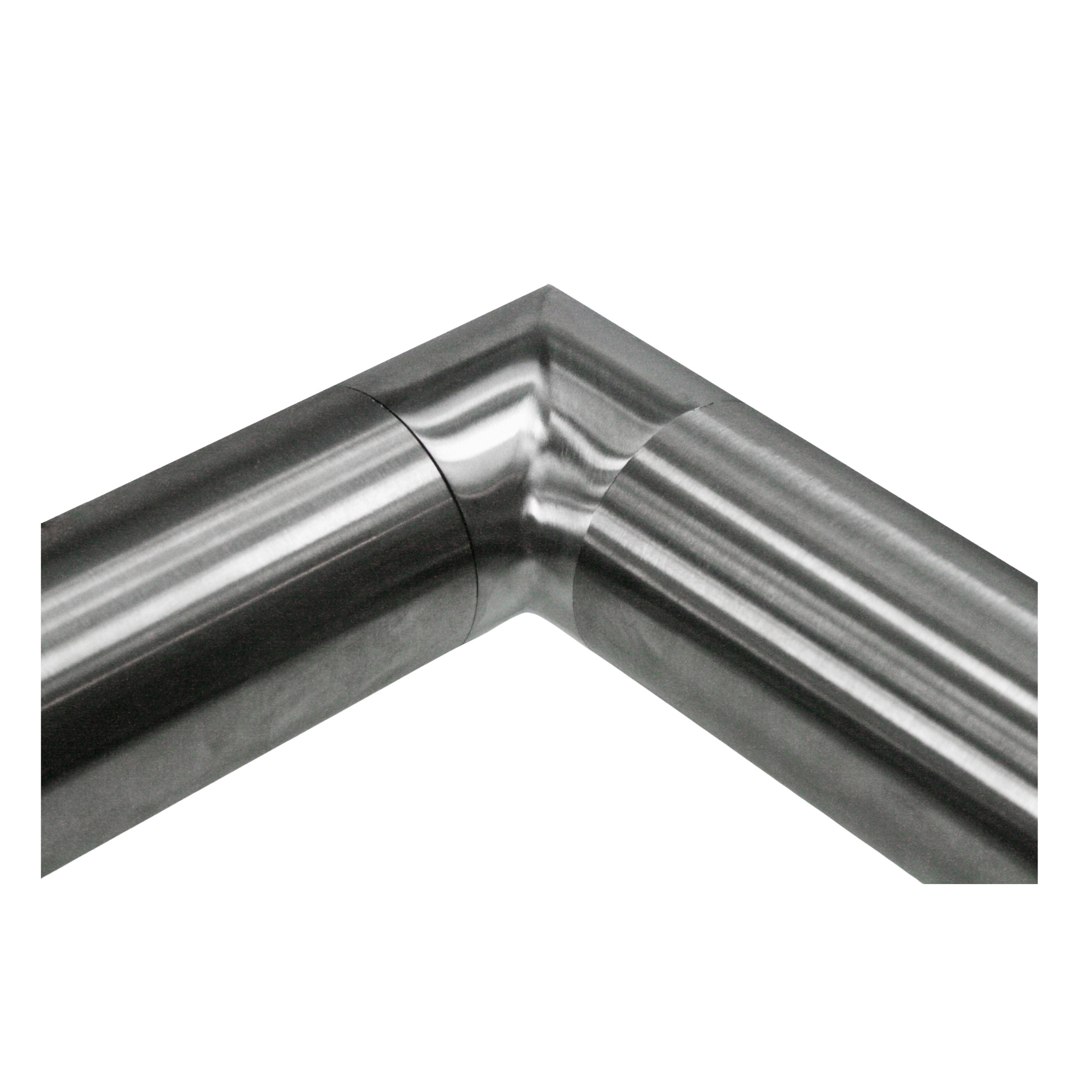

Horizontāls 90° savienojums pagriež rokturi taisnā leņķī plaknē – kur divi taisni margas posmi satiekas stūrī. Atšķirībā no klāsta regulējamajiem gludajiem līkumiem šim savienojumam ir fiksēta 90° ģeometrija ar noteiktu 30 mm augstumu, tāpēc marga veido tīru taisnleņķa stūri. AISI 304 ir piemērots iekštelpām un standarta āra apstākļiem; AISI 316 satur papildu molibdēnu, kas nodrošina augstāku noturību pret hlorīdiem un sāļu gaisu, tāpēc tas ir izvēle piekrastes un paaugstināta mitruma objektiem. To izmanto ar Ø42,4 mm slota roktura profilu stikla augšas roktura sistēmā.

Pielietojumi:

• Divu Ø42,4 mm slota roktura posmu savienošana fiksētā 90° stūrī plaknē
• Taisnleņķa stūris stikla augšas balkona vai terases rokturī
• L-veida roktura posmi ap laukumu vai kāpņu telpu
• Stūra pāreja starp diviem taisniem stikla augšas roktura posmiem
• Baseinu un jūras krasta roktura stūri (ieteicams AISI 316)

BUJ

Kādu leņķi veido šis savienojums?

Tas veido fiksētu 90° stūri horizontālajā plaknē; tas nav regulējams.

Kādam roktura profilam tas der?

Ø42,4 mm slota (stikla augšas) roktura profilam, paredzēts Ø42,4 × 1,5 mm caurulei.

Kāda ir atšķirība starp horizontālo un vertikālo 90° savienojumu?

Šis horizontālais savienojums pagriež margu 90° plaknē – stūriem. Vertikālais 90° savienojums pagriež margu taisnā leņķī pa vertikāli – līmeņa maiņām. Izvēlieties to, kas atbilst pagrieziena virzienam.

Kāda ir atšķirība starp AISI 304 un AISI 316?

AISI 316 satur papildu molibdēnu, kas nodrošina augstāku noturību pret hlorīdiem un sāļu gaisu. AISI 316 izvēlieties piekrastes, baseinu un paaugstināta mitruma objektiem; AISI 304 ir pietiekams iekštelpām un standarta āra apstākļiem.

Kāds ir savienojuma augstums?

Savienojuma augstums ir h=30 mm.

Par lenteriem stiklam

Lenteris ir satverama augšējā sliede balustrādes sistēmā, kas iet gar margu stabu augšējo malu vai stikla paneļa augšdaļu, nodrošinot drošu rokturi. Lentera profils atbalstās uz roktura balstiem vai tiek piestiprināts tieši pie stikla caur kanālstieni, un savienojumu detaļas katrā savienojumā – līkumi, gala vāciņi un aksiālie savienotāji – ļauj sliedei sekot stūriem, kāpņu slīpumiem un virziena maiņām.

Strofix piedāvā rokturus un roktura komponentus divās profilu sistēmās: 40×40 mm plakans kvadrātveida profils un Ø42,4 × 15 mm ovāls (D-veida) profils montāžai uz stikla augšdaļas, abi AISI 304 nerūsējošā tērauda izpildījumā ar slīpētu virsmu. Klāstā ietilpst roktura garumi (2500 mm), kanālstieņi AISI 304 un alumīnija izpildījumā stikla augšējās montāžas stiprināšanai, spiešanas gumijas stikla biezumiem no 8 līdz 21,52 mm, gala vāciņi, aksiālie stiprinājumi, roktura savienojumi, horizontālie un vertikālie 90° savienojumi un regulējamie līdzenie līkumi.

Pareizo komponentu izvēle ir atkarīga no roktura profila, montāžas metodes (uz staba vai uz stikla) un margu izkārtojuma.
