Fiksācijas skrūve M10x50, AISI304

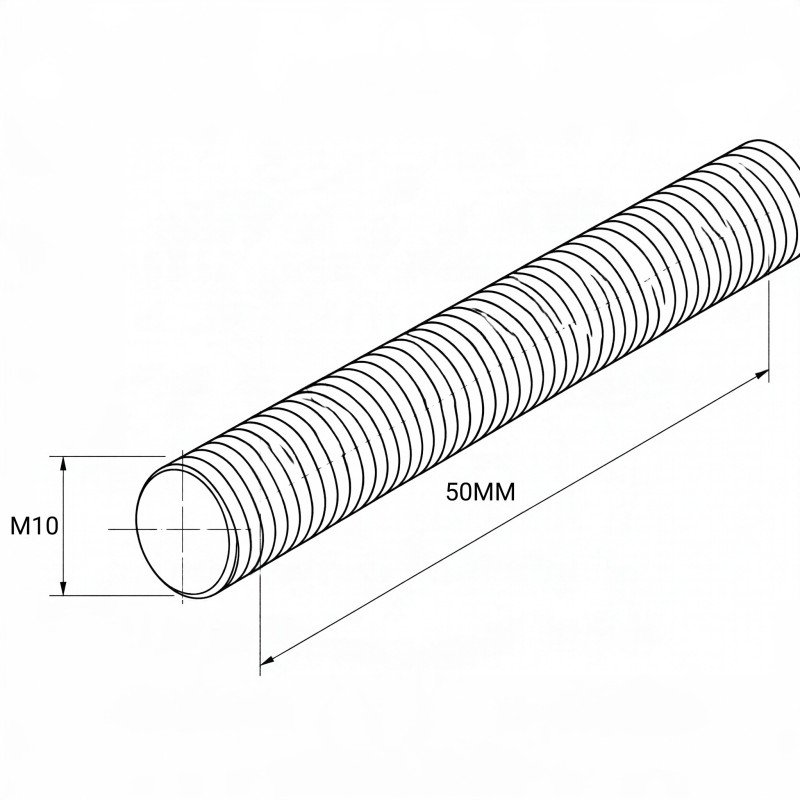

Fiksācijas skrūve M10x50 mm, bez galvas, vītne visā garumā, nerūsējošais tērauds, Tērauda klase – A2.

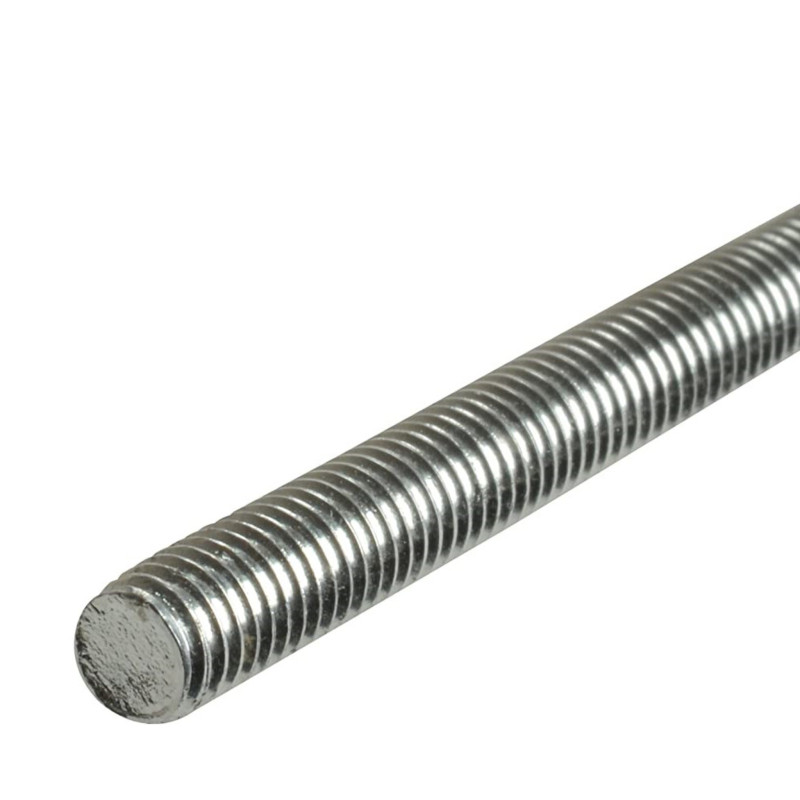

Strofix fiksācijas skrūve M10×50 ir AISI 304 (A2) nerūsējošā tērauda vītņtapa bez galvas ar M10 vītni visā 50 mm garumā. Tai ir slīpēta virsma.

Fiksācijas skrūvei nav galvas – tā ir vītņota abos galos, tāpēc ar to savieno divas vītņotas detaļas vai M10 vītņu caurumu pārvērš par izvirzītu tapu. Vienu galu ieskrūvē M10 enkura uzmavā, vītņu ieliktnī vai vītņotā caurumā; izvirzītajam galam uzliek paplāksni un uzgriezni, kas piespiež komponentu. Ar to tā atšķiras no M10×45 DIN 912 bultskrūves, kuras sešstūra ligzdas galva balstās tieši pret komponentu. M10 vītne atbilst Strofix pamatnes plāksnēm ar Ø11 mm skrūvju caurumiem, piemēram, Ø100 mm apaļās caurules pamatnes plāksnei un 100 × 100 mm kvadrātcaurules pamatnes plāksnēm. AISI 304 (A2 pakāpe) nerūsējošais tērauds nodrošina korozijas izturību gan iekštelpu, gan āra instalācijām.

Šis produkts ir viena fiksēta konfigurācija – M10×50 mm, tikai AISI 304.

Pielietojumi:

• Tapas savienojums M10 enkura uzmavā, komponentu nostiprinot ar paplāksni un uzgriezni
• M10 vītņota cauruma vai ieliktņa pārvēršana par izvirzītu tapu pamatnes plāksnēm un kronšteiniem
• Divu detaļu ar M10 iekšējo vītni savienošana
• Redzami tapu gali, noslēgti ar M10 cepuru uzgriezni
• Jebkurš M10 savienojums, kam nepieciešama īsa tapa bez galvas AISI 304

BUJ:

Kādi ir fiksācijas skrūves izmēri?

Fiksācijas skrūvei ir M10 vītne un 50 mm kopējais garums (M10×50 mm). Vītne ir visā garumā, galvas nav.

Ar ko tā atšķiras no M10×45 bultskrūves?

M10×45 ir DIN 912 sešstūra ligzdas bultskrūve – tās galva piespiež komponentu, un to pievelk ar Allena atslēgu. M10×50 fiksācijas skrūvei galvas nav: viens gals iet vītņotā caurumā vai enkura uzmavā, otrā galā ir paplāksne un uzgrieznis. Izvēlieties fiksācijas skrūvi, ja komponents jāuzmauc uz tapas un jānostiprina no priekšpuses ar uzgriezni.

Kā pievilkt fiksācijas skrūvi bez galvas?

Ieskrūvējiet to vītņotajā caurumā ar roku, tad izvirzītajā galā savelciet divus M10 uzgriežņus vienu pret otru un grieziet augšējo uzgriezni ar uzgriežņu atslēgu. Noņemiet uzgriežņus, uzlieciet komponentu, paplāksni un uzgriezni un pievelciet.

Kādi uzgriežņi un paplāksnes der?

Jebkurš M10 uzgrieznis un paplāksne. Strofix piedāvā M10 paplāksni un M10 cepuru uzgriezni no AISI 304, tāpēc viss savienojums paliek A2 nerūsējošajā tēraudā.

Kāds tērauda tips tiek izmantots?

Fiksācijas skrūve ir AISI 304, apzīmēta kā A2 atbilstoši Eiropas nerūsējošā tērauda stiprinājumu klasifikācijai, ar slīpētu virsmu.

Par enkuriem un skrūvēm

Enkuri un skrūves ir mehāniskie stiprinājumi, kas nostiprina stikla stiprinājumus, jumtiņu kronšteiņus, margu stabus, franču balkonu turētājus un citu arhitektūras aparatūru pie ēkas pamatnes. Tie pārnes konstrukcijas slodzes no redzamās aparatūras betonā, mūrī, siltinātās fasādēs vai koka karkasā.

Strofix piedāvā 16 produktus šajā kategorijā: tērauda enkurus četros garumos (150, 220, 320 un 400 mm) ar stieņu diametriem Ø16 un Ø20 mm, enkura uzmavu (M10 × 80 mm), starplikas cauruli (L = 100 mm), atsevišķas skrūves (M10 × 45), cepuru uzgriežņus (M10), paplāksnes, dubultos nerūsējošā tērauda vītņotos stieņus (M8, 60 un 100 mm), kokskrūvi (Ø10 × 180 mm) un iepriekš saskaņotus skrūvju un stiprinājumu komplektus 1, 2, 3 vai 4 stikla jumtiņu kronšteiniem – konfigurējamus mūrim bez siltumizolācijas, mūrim ar siltumizolāciju un koka karkasa konstrukcijai.

Materiāli ir AISI 304 nerūsējošais tērauds un S235 konstrukciju tērauds. Pareizais stiprinājums ir atkarīgs no sienas veida, aparatūras produkta, skrūves izmēra un nepieciešamā iedziļināšanas garuma.
