Stikla turētājs 90x25x33mm, 16.76-17.52mm, slīpēts, 180°

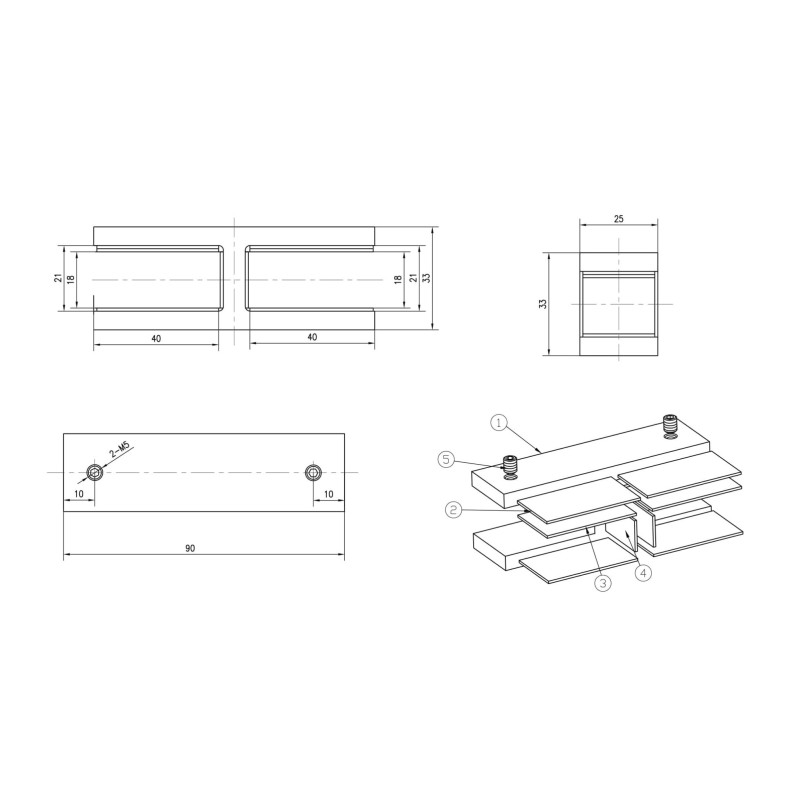

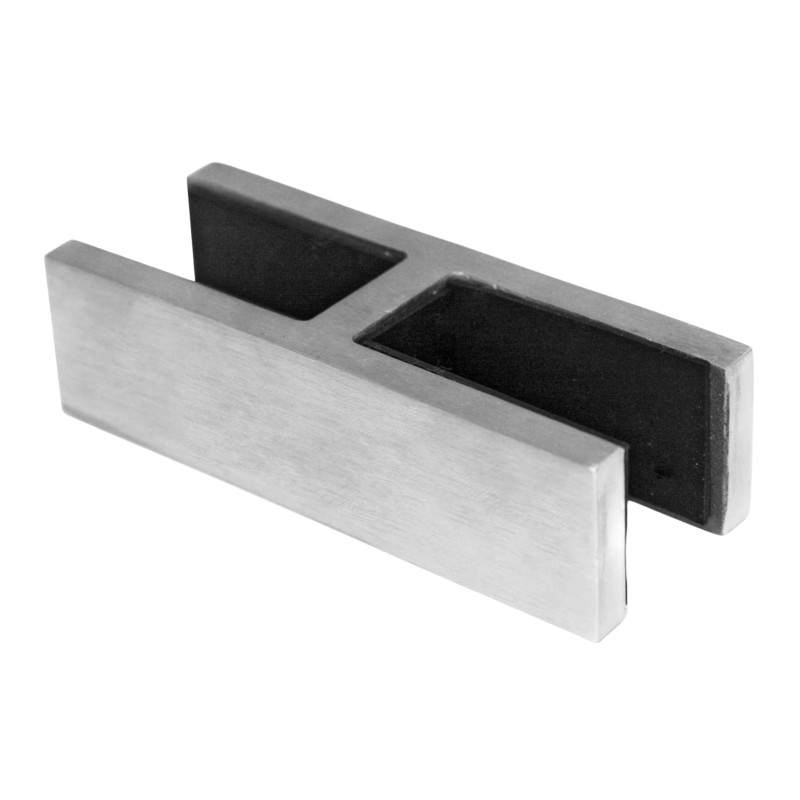

Strofix stikla turētājs 90×25×33 mm, 180° ir nerūsējošā tērauda stikla-stikla savienojuma turētājs ar zema profila joslas formu divu biezāko stikla paneļu savienošanai taisnā līnijā (180° izlīdzinājumā) uz plakanām montāžas virsmām. Turētāja izmēri ir 90 × 25 × 33 mm (L × H × dziļums), un tas tur stikla paneļus no 16,76 līdz 17,52 mm biezumā. Izgatavots no AISI 304 nerūsējošā tērauda ar slīpētu virsmu. Plakana montāžas virsma.

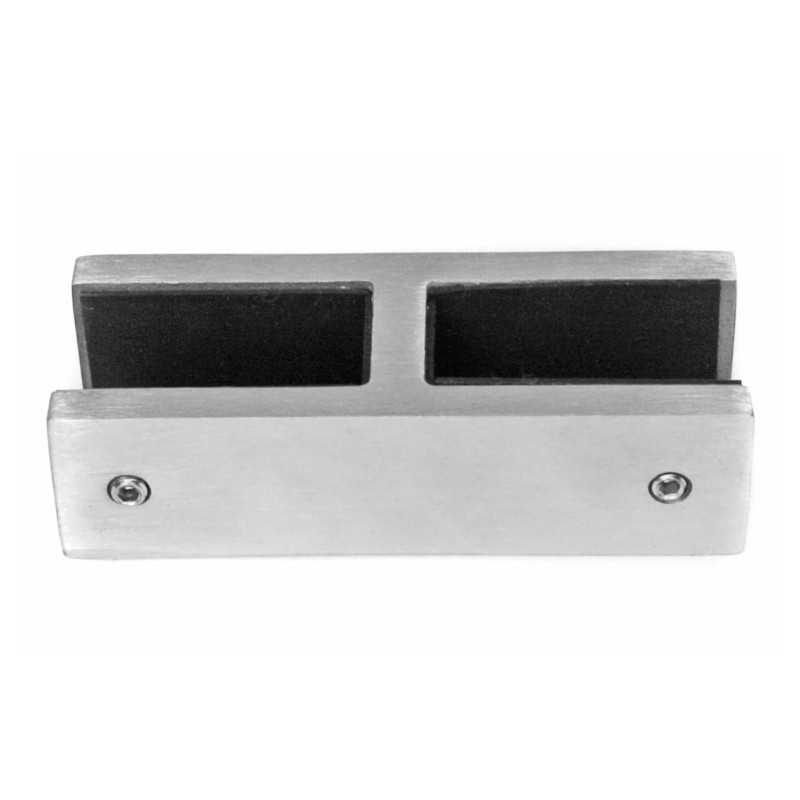

Šī ir smagākā stikla versija 90 × 25 mm zema profila 180° savienojuma turētājam. 16,76–17,52 mm stikla diapazons aptver biezāko laminēto drošības stiklu — 16,76 mm (88.2 apzīmējums, divas 8 mm plāksnes ar 0,76 mm PVB) un 17,52 mm — padarot šo turētāju piemērotu strukturālo stikla balustrāžu savienojumiem zem augstas slodzes. 33 mm dziļums ir lielāks nekā 28 mm dziļums standarta 90 × 25 mm turētājam (10–12,76 mm), uzņemot biezāku stiklu tajā pašā zemajā 25 mm profila augstumā. 90 mm garums nodrošina platu satvēriena laukumu, savukārt slaidais augstums notur savienojuma detaļu diskrētu.

Pielietojumi:

• Zema profila stikla-stikla savienojums biezākajam laminētajam stiklam (16,76–17,52 mm)
• Divu smagu strukturālā stikla paneļu savienošana taisnā līnijā (180°) ar diskrētu joslu
• Strukturālā stikla balustrāžu instalācijas, kam nepieciešami 88.2 laminētā stikla savienojumi
• Plakanās montāžas 180° savienojumi, kur nepieciešams gan biezs stikls, gan slaids profils
• Nepārtraukti strukturālā stikla balustrādes skrējieni ar minimālu vizuālo savienojuma augstumu

BUJ

Kādi stikla biezumi tiek atbalstīti?

Divas opcijas diapazonā: 16,76 mm (88.2 laminēts, divas 8 mm plāksnes ar 0,76 mm PVB) un 17,52 mm laminēts drošības stikls. Tas ir biezākais stikla diapazons starp 180° savienojuma turētājiem.

Kā šis salīdzinās ar standarta 90×25 mm 180° turētāju?

Standarta 90 × 25 × 28 mm turētājs apstrādā 10–12,76 mm stiklu. Šis 90 × 25 × 33 mm turētājs apstrādā biezāku 16,76–17,52 mm stiklu ar dziļāku 33 mm korpusu (pret 28 mm), lai uzņemtu papildu biezumu, vienlaikus saglabājot to pašu zemo 25 mm profila augstumu.

Kādi ir turētāja izmēri?

Turētājs ir 90 × 25 × 33 mm (L × H × dziļums). 25 mm augstums notur šo zema profila savienojuma turētāju, neskatoties uz biezā stikla kapacitāti.

Kāds tērauda tips tiek izmantots?

AISI 304 nerūsējošais tērauds ar slīpētu virsmu.

Kādai montāžas virsmai šis ir piemērots?

Turētājam ir plakana aizmugure montāžai uz sienām, kvadrātstabiem un plakanu sānu nesošajiem elementiem.

Vai abiem savienotajiem paneļiem jābūt vienāda biezuma?

Jā. Abiem stikla paneļiem savienojumā jābūt vienāda biezuma vienmērīgam blīvju kontaktam abās pusēs.

Par savienojošiem stikla turētājiem

Savienojošais stikla turētājs ir nerūsējošā tērauda kronšteins, kas savieno divus stikla paneļus noteiktā leņķī bez nepieciešamības pēc starpposma staba starp tiem. Tas vienlaicīgi notur divu paneļu malas — vai nu taisnā 180° rindas konfigurācijā, vai 90° stūrī — veidojot nepārtrauktu stikla sistēmu ap stūriem vai pa paneļu savienojumiem.

Strofix piedāvā savienojošos stikla turētājus visos nepieciešamajaos variantos: 180° rindas turētāji, 90° stūra turētāji, pie sienas skrūvējami turētāji. Katrs leņķis ir pieejams konkrētiem paneļu biezumiem un montāžas prasībām.

Pareizā savienojošā spaile ir atkarīga no leņķa starp diviem paneļiem un korpusa stila, kas atbilst margu izkārtojumam.
