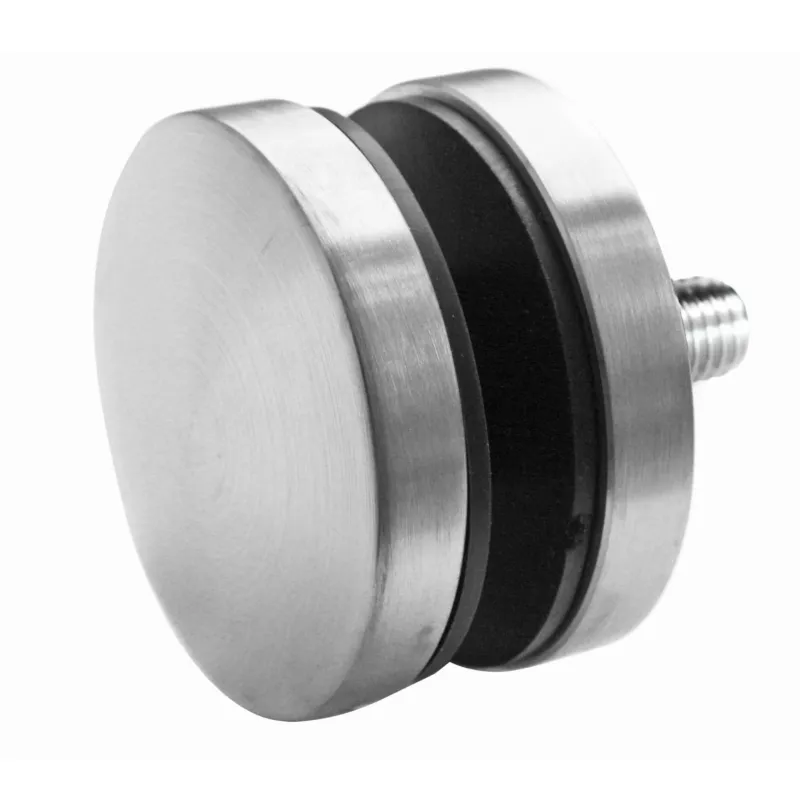

Punktveida stiprinājums, D50 sfērisks, NT, slīpēts

Strofix D50 sfēriskais stikla stiprinājums ar pagarinātu distanceru ir nerūsējošā tērauda punktveida stiprinājums, kas paredzēts 8–17,52 mm stikla paneļu montāžai uz līdzenām virsmām margās, fasādēs, lieveņos un arhitektūras stiklojumā, ar dziļākām atstatuma opcijām biezākām sienu konstrukcijām. Piegādājams AISI 304 izpildījumā ar slīpētu virsmu, Ø50 mm kupolveida vāku, M10 skrūvi un četrām izvēlamām distancera augstuma opcijām (22, 32, 42 vai 52 mm).

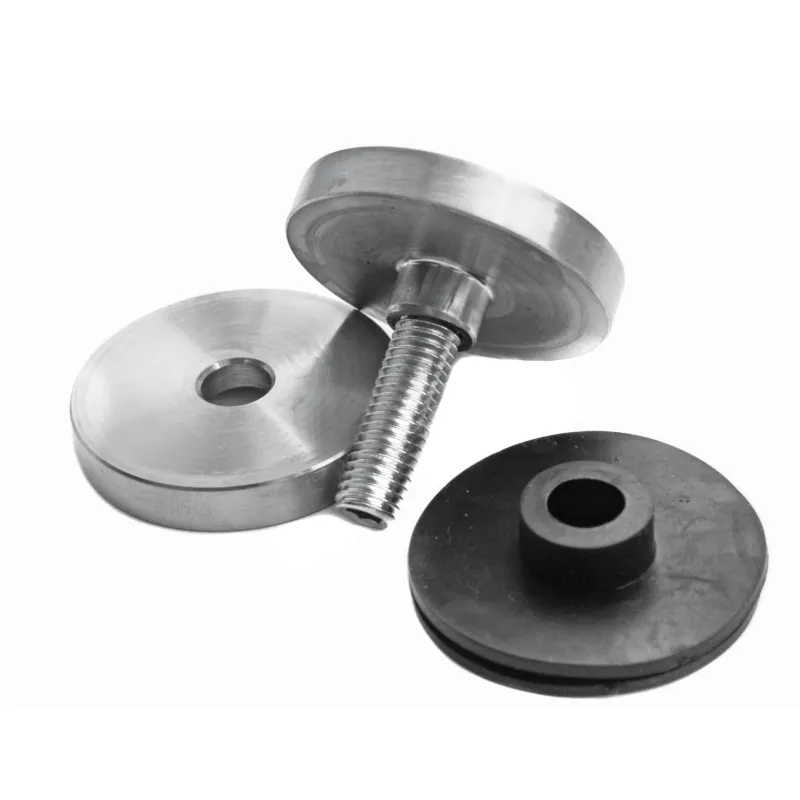

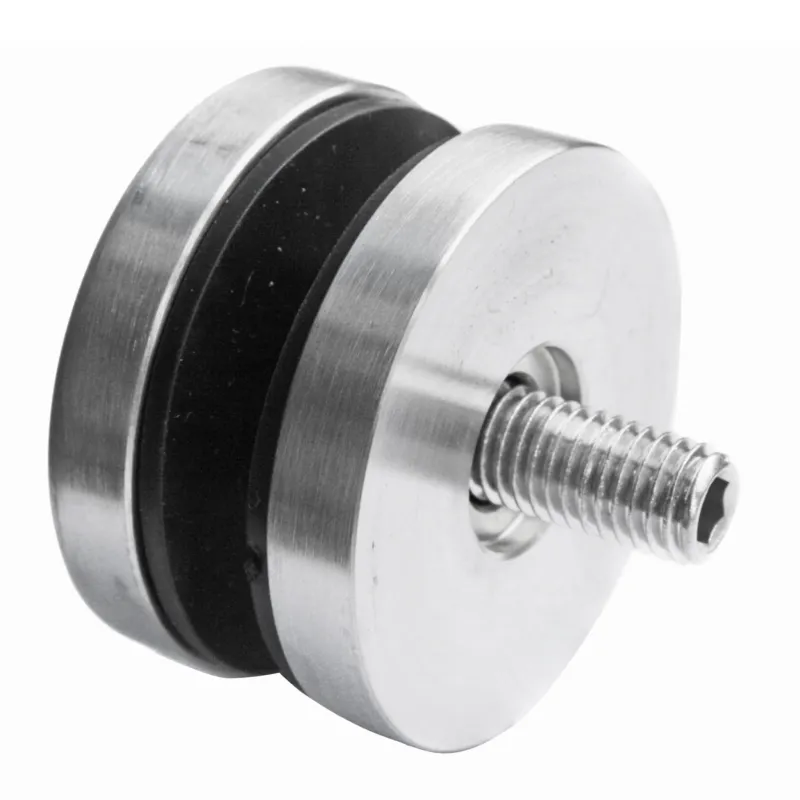

Ø50 mm sfēriskajam (kupolveida) vākam ir atšķirīgs noapaļots profils, un tas pieļauj nelielas leņķa novirzes starp stiklu un montāžas virsmu, kas ir noderīgi fasāžu un lieveņu objektos, kur nav iespējams garantēt pilnīgu plaknīgumu. Katrs stiprinājums fiksējas stiklā caur vienu Ø18 mm iepriekš urbtu atveri ar 17 mm iekšējā čaulas diametru un tiek pievilkts ar M10 skrūvi, kuras garums ir saskaņots ar izvēlēto distanceru: M10 × 70 mm 22 un 32 mm distanceriem, un M10 × 90 mm 42 un 52 mm distanceriem. Augstāki distanceri rada dziļāku atstatumu starp pamatni un stiklu, kas ir noderīgi, kad nepieciešama sienas siltumizolācija, apdares slāņi vai izteikta ēnas sprauga. AISI 304 ir standarta hroma-niķeļa nerūsējošais tērauds, kas nodrošina drošu korozijas noturību iekštelpu montāžām un pasargātām āra videm, kas atrodas tālāk no piekrastes.

Slīpētā virsma samazina pirkstu nospiedumu un mikro-skrāpējumu redzamību salīdzinājumā ar pulētu nerūsējošo tēraudu un der arhitektūras stiklojumam, kur nepieciešams vienkāršs, neitrāls izskats.

Pielietojumi:

• Arhitektūras stikla fasādes un aizkarsienas ar punktveida stiprinātiem paneļiem un siltinātām sienu konstrukcijām
• Stikla lieveņi, ieejas jumtiņi un iebrauktuves, kur nepieciešams dziļāks atstatums
• Margas ar rūdīto vai lamēto stiklu līdz 17,52 mm uz sagatavotām pamatnēm
• Pilna augstuma stikla starpsienas ar izteiktu ēnas spraugu starp sienu un paneli
• Kāpņu sānu stiklojums un starpstāvu malu aizsardzība
• Rekonstrukcijas objekti, kur uz nesošās pamatnes ir pievienoti apdares slāņi

BUJ:

Kādam stikla biezumam šis stiprinājums ir piemērots?

Šis D50 sfēriskais variants ir piemērots stikla paneļiem no 8 mm līdz 17,52 mm — tas aptver standarta rūdīto stiklu un parastākos lamētā stikla izpildījumus, ko izmanto margās, fasādēs un lieveņos.

Kuru distancera augstumu izvēlēties?

Distancers nosaka attālumu starp pamatni un stikla paneli. 22 vai 32 mm standarta sienas konstrukcijām, 42 vai 52 mm — kad nepieciešams papildu atstatums siltumizolācijas, apdares vai izteiktas ēnas spraugas dēļ. Skrūves garums atbilst distanceram: M10 × 70 mm 22 un 32 mm distanceriem, M10 × 90 mm 42 un 52 mm distanceriem. Distancers pēc uzstādīšanas nav regulējams, tāpēc pareizais augstums jāizvēlas pasūtīšanas brīdī.

Ar ko tas atšķiras no D50 sfēriskā varianta ar 10 mm distanceru?

10 mm variants izmanto īsu M10 × 45 mm skrūvi un veido minimālu atstatumu no sienas. Šis modelis piedāvā četrus augstākus distancerus (22–52 mm) ar garākām M10 × 70 vai × 90 mm skrūvēm, kas piemēroti dziļākām pamatnēm, piemēram, siltinātām sienām. Šis modelis jāizvēlas, kad sienas konstrukcija vai dizains prasa vairāk nekā 10 mm starp pamatni un stiklu.

Ko nozīmē "sfērisks" šim stiprinājumam?

Ø50 mm vākam ir noapaļots, kupolveida profils, nevis plakana diska forma. Sfēriskā ģeometrija piešķir stiprinājumam atšķirīgu vizuālo rokrakstu un pieļauj nelielas leņķa tolerances starp montāžas plakni un stiklu — tas ir noderīgi fasāžu un lieveņu objektos, kur pilnīgu izlīdzinājumu ir grūti garantēt.

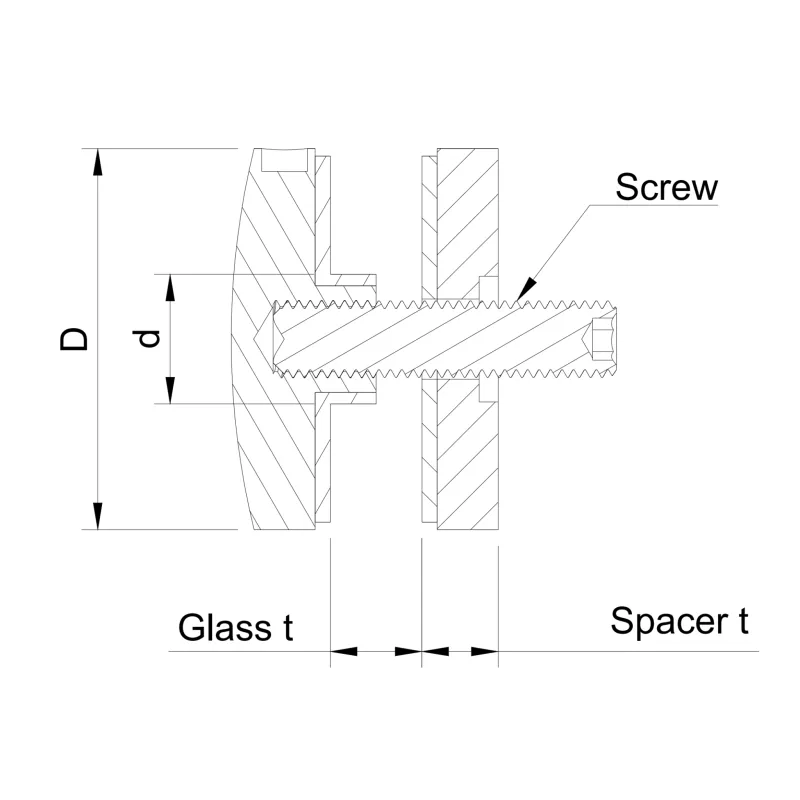

Cik liels urbums jāizveido stiklā?

Nepieciešams vismaz Ø18 mm urbums M10 skrūvei. Stiprinājumam ir 17 mm iekšējā čaulas diametrs. Urbums jāveic stikla piegādātājam pirms rūdīšanas — rūdītu stiklu pēc termiskās apstrādes vairs nevar urbt vai griezt.

Kāds nerūsējošā tērauda izpildījums tiek izmantots?

Šis modelis tiek piegādāts AISI 304 izpildījumā — tas ir standarta hroma-niķeļa nerūsējošais tērauds. AISI 304 nodrošina drošu korozijas noturību iekštelpu montāžām un standarta pasargātām āra videm. Piekrastes, baseinu vai hlorīdiem bagātiem objektiem jāizvēlas augstākas klases nerūsējošais tērauds, piemēram, AISI 316.

Par stikla punktveida stiprinājumiem

Stikla punktveida stiprinājums ir nerūsējošā tērauda stiprinājums, kas piestiprina stikla paneli pie nesošās konstrukcijas caur urbumu stiklā. Tas pārnes slodzi no paneļa uz pamatni, vienlaikus saglabājot minimālu redzamo aparatūru un ļaujot stiklam palikt par galveno vizuālo elementu margās, fasādēs, starpsienās, lieveņos un dušas kabīnēs.

Strofix piedāvā apaļos stikla stiprinājumus no Ø12 mm līdz Ø70 mm (tai skaitā D30, D38, D40, D50, D60 un D70), kā arī kvadrātveida 38×38 un 40×40 versijas, AISI 201, AISI 304 un AISI 316 nerūsējošā tērauda izpildījumā, ar slīpētu, pulētu vai krāsotu virsmu un plašu distanceru augstumu klāstu. Pareizā stiprinājuma izvēle ir atkarīga no stikla biezuma, attāluma no sienas līdz stiklam, vides apstākļiem un nesošās virsmas veida.

Stikla adapteri ir būtiskas sastāvdaļas, ko izmanto, lai droši savienotu stikla paneļus ar nesošajām konstrukcijām, vienlaikus saglabājot tīru un modernu izskatu. Tos plaši izmanto stikla margās, starpsienās, fasādēs, nojumēs un citās arhitektūras sistēmās, kur svarīga ir gan stabilitāte, gan dizains. Izveidojot uzticamu stiprinājuma punktu starp stiklu un metāla vai pie sienas piestiprinātām virsmām, stikla adapteri palīdz vienmērīgi sadalīt slodzi un nodrošina konstrukcijas drošību, neapdraudot caurspīdīgumu.
