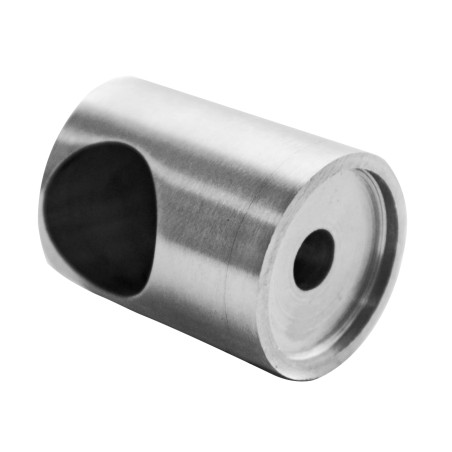

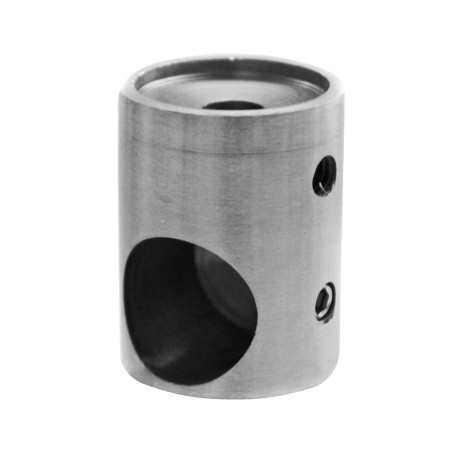

Kreisais gala reliņa turētājs 12mm, taisns, slīpēts

Strofix kreisais gala reliņa turētājs (taisns) ir AISI 304 nerūsējošā tērauda reliņu gala stiprinājums, kas paredzēts līdzenām montāžas virsmām, piemēram, taisnstūra stabiem, plāksnēm vai sienas kronšteiniem. Aklais caurums pieņem reliņu tikai no vienas puses, padarot to par pareizo stiprinājumu horizontālā reliņa kreisā gala terminācijas punktam. Pieejams trīs augstuma variantos (20, 22 vai 23 mm) ar slīpētu vai pulētu virsmu un skrūvēšanas elementiem komplektā.

Augstuma variants nosaka reliņa cauruma diametru un korpusa izmēru. H = 20 mm variants pieņem Ø12 mm reliņu ar 22 mm korpusa diametru un ir pieejams gan slīpētā, gan pulētā virsmā. H = 22 mm un H = 23 mm varianti pieņem Ø16 mm reliņu ar 25 mm korpusa diametru un ir pieejami tikai slīpētā virsmā. Visiem variantiem ir Ø6,5 mm skrūves caurums montāžai pie līdzenas virsmas. AISI 304 nerūsējošais tērauds ir piemērots standarta iekštelpu un āra margu uzstādīšanai.

Slīpētā virsma samazina pirkstu nospiedumu un mikro-skrāpējumu redzamību; pulētā virsma (tikai H = 20 mm variantam) nodrošina spoguļveida izskatu instalācijām, kur nepieciešams augstas spīduma efekts.

Pielietojumi:

• Kreisā gala reliņu terminācija margu stabu sistēmās ar līdzenām virsmām
• Gala reliņu turētājs uz taisnstūra vai kvadrāta margu stabiem
• Kāpņu margu reliņu gala stiprinājums uz taisnvirsmainiem stabiem
• Pie sienas montētas margu sistēmas ar horizontālu stieņu aizpildījumu
• Komerciālo un dzīvojamo ēku margas ar plakana profila stabu dizainu

BUJ:

Kādam reliņu diametram šis turētājs ir piemērots?

Reliņa diametrs ir atkarīgs no izvēlētā augstuma varianta. H = 20 mm pieņem Ø12 mm reliņu (D = 22 mm korpuss). H = 22 mm un H = 23 mm pieņem Ø16 mm reliņu (D = 25 mm korpuss). Izvēlieties augstumu, kas atbilst jūsu reliņu stieņa diametram.

Ko nozīmē "kreisais aklais caurums – taisns"?

Aklais caurums ir neizejošs urbums — reliņš ienāk no vienas puses, bet neiet cauri. Apzīmējums "kreisais" norāda, ka šis turētājs ir paredzēts reliņa kreisajam galam. "Taisns" nozīmē, ka turētāja pamatne ir paredzēta līdzenām montāžas virsmām, nevis apaļām staba caurulēm. Pretējam galam pasūtiet atbilstošo labā aklā cauruma – taisna variantu.

Vai kreisā un labā gala turētāji ir savstarpēji aizstājami?

Nē. Kreisā un labā gala turētāji ir viens otra spoguļattēli. Katrs ir veidots, lai pieņemtu reliņu no pareizās puses attiecīgajā gaitas galā. Pasūtiet vienu kreiso un vienu labo katram reliņam, lai pabeigtu pāri.

Ar ko šis atšķiras no Ø42,4 varianta?

Taisnajam variantam ir plakana pamatne montāžai uz taisnstūra stabiem, plāksnēm vai sienas kronšteiniem. Ø42,4 variantam ir izliekta pamatne, kas pielāgota Ø42,4 mm apaļai staba caurulei. Izvēlieties variantu, kas atbilst jūsu staba profilam.

Kādas virsmas apstrādes iespējas ir pieejamas?

H = 20 mm variants ir pieejams ar slīpētu vai pulētu virsmu. H = 22 mm un H = 23 mm varianti ir pieejami tikai ar slīpētu virsmu. Pasūtot izvēlieties vēlamo virsmas apstrādi nolaižamajā izvēlnē.

Vai skrūvēšanas elementi ir iekļauti?

Jā. Skrūvēšanas elementi ir iekļauti turētāja komplektā. Montāžas skrūve iet caur Ø6,5 mm caurumu, lai nostiprinātu turētāju pie līdzenas virsmas.

Par reliņu turētājiem

Reliņa turētājs ir nerūsējošā tērauda savienojums, kas nostiprina horizontālu stieni vai stieņu pie margu staba, stikla paneļa vai plakanas virsmas, veidojot savienojumu starp aizpildījuma stieni un konstrukciju, caur kuru tas iet. Pie starpposmu stabiem stienis iet caur turētāju; pie gala stabiem tas beidzas aklā caurumā (kreisais vai labais); un uz stikla paneļiem īpašs stikla montāžas turētājs piestiprina stieni pie paneļa virsmas.

Strofix piedāvā 12 šķērssieniņu turētāju produktus vairākās konfigurācijās: caurejošā cauruma turētājus Ø42,4 mm apaļo caurulu un plakansānu stabiem, kreisās un labās puses aklā cauruma stieņu turētājus Ø42,4 mm un plakanajiem stabiem, savienojošos turētājus starpposmu pozīcijām, vertikālo turētāju un stikla montāžas turētāju — AISI 304 vai AISI 316 nerūsējošā tērauda izpildījumā ar slīpētu vai pulētu virsmu, ar turētāju augstumiem 20, 22 un 23 mm Ø10 un Ø12 mm stieņu diametriem.

Pareizais turētājs ir atkarīgs no staba profila, stieņa diametra, pozīcijas margu sistēmā un tā, vai stienis beidzas vai iet cauri.
