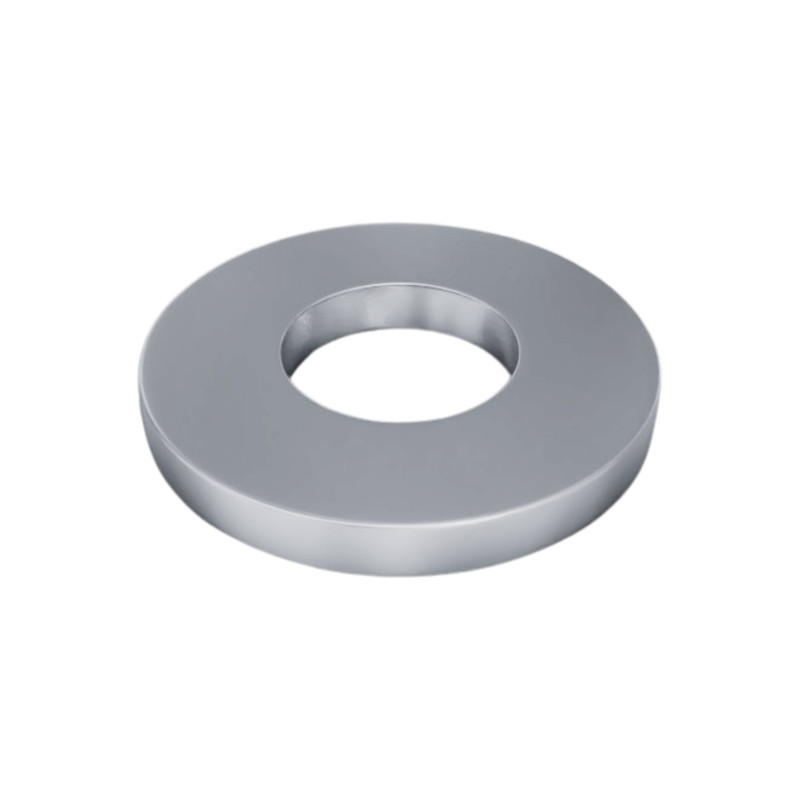

Pielāgota paplāksne, M12, AISI304

M12 pielāgota paplāksne, 4 mm bieza, nerūsējošais tērauds, Tērauda klase – A2.

Strofix pielāgotā paplāksne ir AISI 304 (A2) nerūsējošā tērauda plakanā paplāksne M12 bultskrūvēm. Paplāksne ir 4 mm bieza, ar slīpētu virsmu.

Plakanā paplāksne tiek novietota starp uzgriezni (vai bultskrūves galvu) un stiprināmo virsmu. Tā sadala spiedes spēku lielākā laukumā, novērš uzgriežņa iespiešanos mīkstākos materiālos un nodrošina gludu balsta virsmu vienmērīgai pievilkšanai. Ar 4 mm biezumu tā ir ievērojami biezāka par standarta DIN 125 M12 paplāksni (2,5 mm), tāpēc tā ir stingrāka un neliecas zem slodzes – piemērota M12 enkura stieņu un pamatnes plākšņu savienojumiem, kur plāna paplāksne deformētos.

Šis produkts ir viena fiksēta konfigurācija – M12, 4 mm, tikai AISI 304.

Pielietojumi:

• Zem sešstūra uzgriežņiem uz M12 enkura stieņiem un vītņstieņiem virs margu stabu pamatnes plāksnēm
• Zem M12 bultskrūvju galvām pamatnes plākšņu un kronšteinu montāžās
• Slodzes sadale M12 skrūvētos savienojumos margu, balustrāžu un jumtiņu sistēmās
• Balsts virs garenajiem vai palielinātajiem caurumiem, kur plāna paplāksne saliektos
• Virsmas bojājumu novēršana no uzgriežņa vai bultskrūves galvas spiedes uz nerūsējošā tērauda komponentiem

BUJ:

Kādam skrūves izmēram šī paplāksne ir piemērota?

Paplāksne ir piemērota M12 bultskrūvēm, skrūvēm, enkura stieņiem un vītņstieņiem.

Cik bieza ir paplāksne?

Paplāksne ir 4 mm bieza. Tas ir pielāgots biezums – standarta DIN 125 paplāksne M12 izmēram ir 2,5 mm bieza.

Kāpēc izvēlēties 4 mm paplāksni standarta paplāksnes vietā?

Biezāka paplāksne ir stingrāka, tāpēc tā saglabā formu pie lielāka spiedes spēka un vienmērīgāk sadala slodzi. Tas ir svarīgi virs garenajiem caurumiem, uz mīkstākām pamatnēm un stipri noslogotos M12 savienojumos.

Kāds tērauda tips tiek izmantots?

Paplāksne ir AISI 304, apzīmēta kā A2, ar slīpētu virsmu.

Cik paplāksnes ir nepieciešamas vienai bultskrūvei?

Parasti viena paplāksne tiek novietota zem uzgriežņa. Dažās montāžās otra paplāksne var tikt novietota zem bultskrūves galvas. Konkrētā konfigurācija ir atkarīga no instalācijas prasībām.

Par enkuriem un skrūvēm

Enkuri un skrūves ir mehāniskie stiprinājumi, kas nostiprina stikla stiprinājumus, jumtiņu kronšteiņus, margu stabus, franču balkonu turētājus un citu arhitektūras aparatūru pie ēkas pamatnes. Tie pārnes konstrukcijas slodzes no redzamās aparatūras betonā, mūrī, siltinātās fasādēs vai koka karkasā.

Strofix piedāvā 16 produktus šajā kategorijā: tērauda enkurus četros garumos (150, 220, 320 un 400 mm) ar stieņu diametriem Ø16 un Ø20 mm, enkura uzmavu (M10 × 80 mm), starplikas cauruli (L = 100 mm), atsevišķas skrūves (M10 × 45), cepuru uzgriežņus (M10), paplāksnes, dubultos nerūsējošā tērauda vītņotos stieņus (M8, 60 un 100 mm), kokskrūvi (Ø10 × 180 mm) un iepriekš saskaņotus skrūvju un stiprinājumu komplektus 1, 2, 3 vai 4 stikla jumtiņu kronšteiniem – konfigurējamus mūrim bez siltumizolācijas, mūrim ar siltumizolāciju un koka karkasa konstrukcijai.

Materiāli ir AISI 304 nerūsējošais tērauds un S235 konstrukciju tērauds. Pareizais stiprinājums ir atkarīgs no sienas veida, aparatūras produkta, skrūves izmēra un nepieciešamā iedziļināšanas garuma.
