Reliņu turētājs pie stikla 16mm, slīpēts

Strofix reliņu turētājs pie stikla ir AISI 304 nerūsējošā tērauda margu komponents, kas paredzēts Ø16 mm reliņu caurules montāžai tieši uz stikla paneļa no 6 līdz 11,52 mm biezumā. Turētāja korpusa diametrs ir 25 mm, augstums — 20 mm, piegādāts ar slīpētu virsmu un skrūvēšanas elementiem.

Reliņu turētājs tiek piestiprināts pie stikla paneļa malas vai virsmas un pieņem vienu Ø16 mm horizontālo reliņu stieni caur savu 16 mm caurumu. 25 mm korpuss nodrošina drošu iespīlēšanas virsmu, vienlaikus saglabājot kompaktu stiprinājumu. Stikla biezuma diapazons 6–11,52 mm aptver standarta rūdīto stiklu un biežāk izmantotās laminētā stikla konfigurācijas, kas tiek lietotas stikla balustrāžu sistēmās. AISI 304 nerūsējošais tērauds ir piemērots standarta iekštelpu un āra margu uzstādīšanai. Skrūvēšanas elementi turētāja nostiprināšanai pie stikla ir iekļauti komplektā.

Slīpētā virsma nodrošina vienmērīgu izskatu, kas saskaņojas ar citiem Strofix margu komponentiem tādā pašā apdarē, samazinot pirkstu nospiedumu un mikro-skrāpējumu redzamību.

Pielietojumi:

• Horizontālu reliņu aizpildījums, kas montēts tieši uz stikla balustrādes paneļiem
• Stikla margu sistēmas ar reliņu cauruli stabu balstu vietā
• Dzīvojamo ēku balkonu un terašu stikla margas ar horizontālu stieņu aizpildījumu
• Kāpņu stikla balustrādes ar Ø16 mm reliņu stieņiem
• Komerciālo ēku iekštelpu un āra stikla margu reliņu savienojumi

BUJ:

Kādam reliņu diametram šis turētājs ir piemērots?

Reliņu turētājs pieņem Ø16 mm reliņu cauruli vai stieni (d = 16 mm). Caurums iet cauri turētāja korpusam, lai uzņemtu horizontālo reliņu.

Kādam stikla biezumam šis turētājs ir paredzēts?

Turētājs ir paredzēts stikla paneļiem no 6 līdz 11,52 mm biezumā. Šis diapazons aptver standarta rūdīto stiklu un biežāk izmantotās laminētā stikla konfigurācijas. Paneļi ārpus šī diapazona nav saderīgi.

Kāds ir korpusa diametrs un augstums?

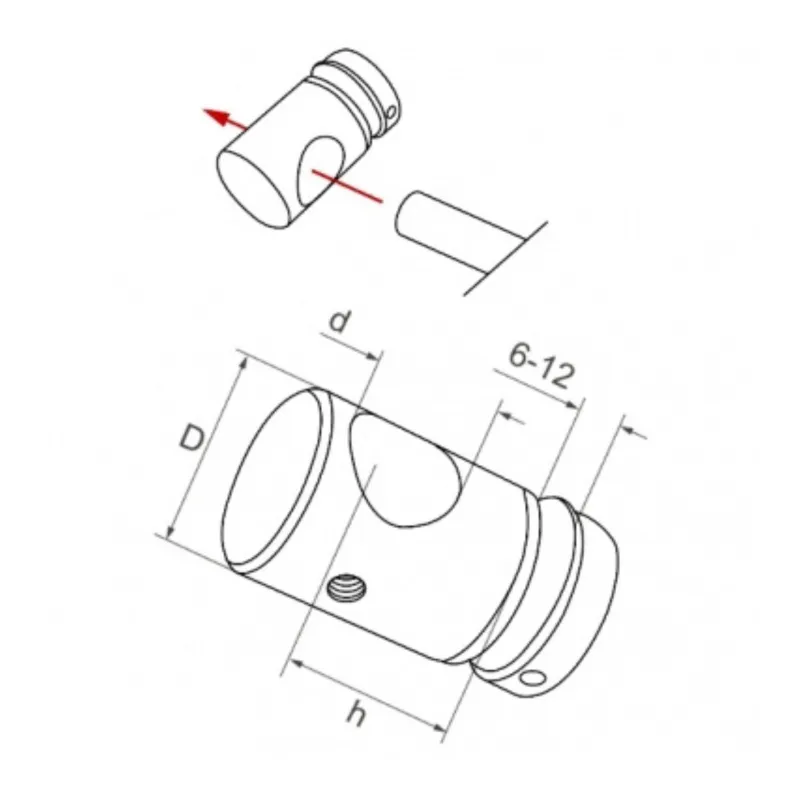

Turētāja korpusa ārējais diametrs ir 25 mm (D = 25 mm) un augstums — 20 mm (H = 20 mm). Šis kompaktais profils nodrošina neuzkrītošu stiprinājumu uz stikla paneļa virsmas.

Kā šis turētājs tiek piestiprināts pie stikla?

Turētājs tiek iespīlēts uz stikla paneļa un nostiprināts ar komplektā iekļautajiem skrūvēšanas elementiem. Stikla urbšana šim montāžas veidam nav nepieciešama — turētājs tieši satver stikla virsmu vai malu.

Kāds tērauda tips un virsmas apstrāde tiek izmantota?

Turētājs ir izgatavots no AISI 304 nerūsējošā tērauda ar slīpētu virsmu. AISI 304 ir piemērots standarta iekštelpu un āra uzstādīšanai. Piekrastes vai paaugstināta mitruma vidēm pārbaudiet, vai Strofix reliņu turētāju sortimentā ir pieejams AISI 316 variants.

Ar ko šis turētājs atšķiras no staba reliņu turētājiem?

Šis turētājs tiek montēts tieši uz stikla paneļa, nevis uz margu staba caurules. Tas ir paredzēts stikla balustrāžu sistēmām, kur reliņiem jāsavienojas ar stikla aizpildījumu, nevis ar metāla stabu. Uz stabiem montējamie reliņu turētāji (piemēram, Strofix vertikālais reliņu turētājs Ø42,4 mm caurulēm) ir atsevišķs produkts cauruļu tipa margu sistēmām.

Par reliņu turētājiem

Reliņa turētājs ir nerūsējošā tērauda savienojums, kas nostiprina horizontālu stieni vai stieņu pie margu staba, stikla paneļa vai plakanas virsmas, veidojot savienojumu starp aizpildījuma stieni un konstrukciju, caur kuru tas iet. Pie starpposmu stabiem stienis iet caur turētāju; pie gala stabiem tas beidzas aklā caurumā (kreisais vai labais); un uz stikla paneļiem īpašs stikla montāžas turētājs piestiprina stieni pie paneļa virsmas.

Strofix piedāvā 12 šķērssieniņu turētāju produktus vairākās konfigurācijās: caurejošā cauruma turētājus Ø42,4 mm apaļo caurulu un plakansānu stabiem, kreisās un labās puses aklā cauruma stieņu turētājus Ø42,4 mm un plakanajiem stabiem, savienojošos turētājus starpposmu pozīcijām, vertikālo turētāju un stikla montāžas turētāju — AISI 304 vai AISI 316 nerūsējošā tērauda izpildījumā ar slīpētu vai pulētu virsmu, ar turētāju augstumiem 20, 22 un 23 mm Ø10 un Ø12 mm stieņu diametriem.

Pareizais turētājs ir atkarīgs no staba profila, stieņa diametra, pozīcijas margu sistēmā un tā, vai stienis beidzas vai iet cauri.
