Skrūvju un stiprinājumu komplekts priekš 1 konsoles

Koka karkass: 2xKausiņuzgriežņi M10; 2xTērauda paplāksnes M10 DIN125-10.5/20/2; 2xDubultā nerūsējošā tērauda skrūves M10x100mm

Mūris: 2xBultskrūves M10x45mm; 2xTērauda paplāksnes M10 DIN125-10.5/20/2; 2xEnkura uzmavas M10x80mm

Siltināts mūris: 2xBultskrūves M10x45mm; 2xTērauda paplāksnes M10 DIN125-10.5/20/2; 2xTērauda enkurstieņi 20x320mm

Strofix skrūvju un stiprinājumu komplekts nodrošina visus M10 stiprinājumus, kas nepieciešami viena stikla jumtiņa kronšteina uzstādīšanai. Pasūtot izvēlieties fasādes tipu, lai saņemtu pareizo komplektu sienas konstrukcijai: koka karkasa ēka, mūris bez izolācijas vai mūris ar izolāciju. Katrs komplekts satur divu stiprinājumu punktu aparatūru — atbilstoši divu buļtu modelim uz Strofix stikla jumtiņa kronšteina.

Trīs komplektu konfigurācijas satur dažādus stiprinājumus, kas pielāgoti katram pamatnes tipam. Koka karkasa komplekts ietver kausiņuzgriežņus, paplāksnes un dubultās nerūsējošā tērauda skrūves, kas ieskrūvējas tieši kokā. Mūra-bez-izolācijas komplekts ietver bultskrūves, paplāksnes un ekspansijas enkura uzmavas mehāniskai stiprināšanai ķieģeļu vai bloku mūrī. Mūra-ar-izolāciju komplekts ietver bultskrūves, paplāksnes un garus tērauda enkura stieņus, kas iet caur izolācijas slāni līdz nesošajam mūrim aiz tā. Izvēloties pareizo fasādes tipu, uzstādītājs saņem tieši pareizos stiprinājumus bez nepieciešamības meklēt atsevišķus komponentus.

Viens komplekts ir nepieciešams katram stikla jumtiņa kronšteinam. Pasūtiet tik daudz komplektu, cik kronšteinu ir instalācijā.

Komplekta saturs:

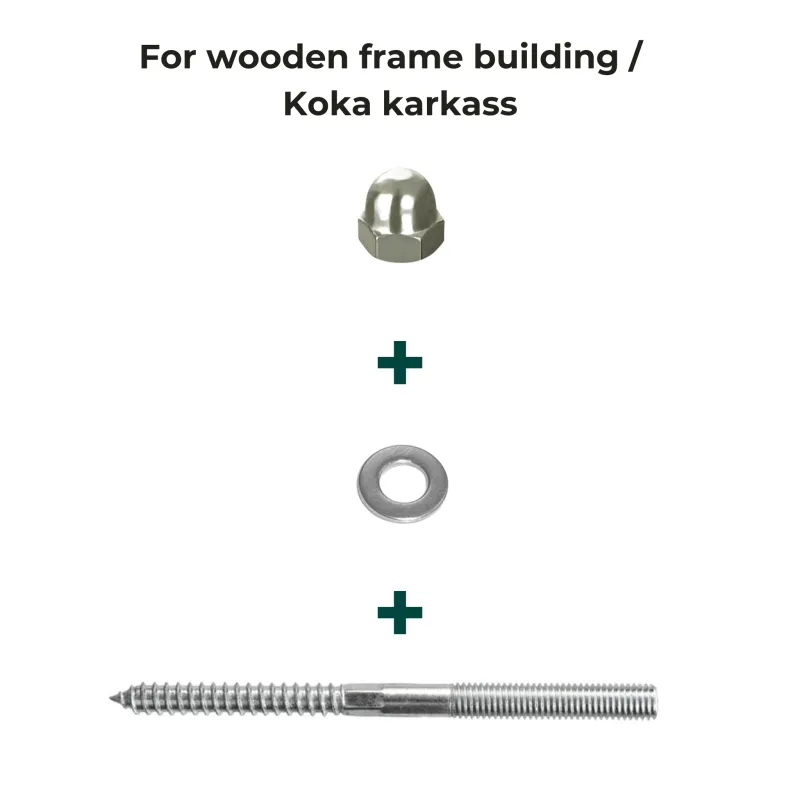

Koka karkasa ēkai: 2× Kausiņuzgriežņi M10 (DIN 1587); 2× Tērauda paplāksnes M10 (DIN 125-10,5/20/2); 2× Dubultās nerūsējošā tērauda skrūves M10 × 100 mm.

Mūrim bez izolācijas: 2× Bultskrūves M10 × 45 mm (DIN 912); 2× Tērauda paplāksnes M10 (DIN 125-10,5/20/2); 2× Enkura uzmavas M10 × 80 mm.

Mūrim ar izolāciju: 2× Bultskrūves M10 × 45 mm (DIN 912); 2× Tērauda paplāksnes M10 (DIN 125-10,5/20/2); 2× Tērauda enkura stieņi 20 × 320 mm.

Pielietojumi:

• Pilna stiprinājumu aparatūra Strofix stikla jumtiņu kronšteinu instalācijām
• Koka karkasa ēku stikla jumtiņu montāža ar dubultvītņu skrūvēm
• Mūra sienu stikla jumtiņu stiprināšana ar ekspansijas enkura uzmavām
• Izolētu fasāžu stikla jumtiņu enkurošana caur izolāciju ar enkura stieņiem
• Nepieciešamības novēršana meklēt atsevišķus stiprinājumus stikla jumtiņu projektiem

BUJ:

Cik komplektu man ir nepieciešams?

Viens komplekts katram stikla jumtiņa kronšteinam. Ja jumtiņa instalācijā tiek izmantoti divi kronšteini, pasūtiet divus komplektus; ja trīs kronšteini, pasūtiet trīs. Katrs komplekts satur stiprinājumus vienam kronšteinam (diviem stiprinājumu punktiem).

Kā izvēlēties pareizo fasādes tipu?

Izvēlieties atbilstoši sienas konstrukcijai, pie kuras tiks montēts stikla jumtiņa kronšteins. "Koka karkasa ēka" koka karkasa sienām. "Mūris bez izolācijas" atklātām ķieģeļu, bloku vai akmens sienām bez ārējās izolācijas. "Mūris ar izolāciju" mūra sienām ar ārējo izolācijas slāni (ETICS vai līdzīgu), caur kuru stiprinājumiem jāiet.

Kas ir iekļauts katrā komplektā?

Katrs komplekts satur stiprinājumus diviem stiprinājumu punktiem. Visos komplektos ir 2× paplāksnes. Pārējie komponenti atšķiras pēc fasādes tipa: koka karkasam — kausiņuzgriežņi un dubultvītņu skrūves; mūrim bez izolācijas — bultskrūves un enkura uzmavas; mūrim ar izolāciju — bultskrūves un enkura stieņi.

Vai šie ir tie paši stiprinājumi, kas tiek pārdoti atsevišķi Strofix klāstā?

Jā. Komplekts satur tos pašus AISI 304 nerūsējošā tērauda komponentus, kas pieejami kā atsevišķi produkti Strofix Enkuri, Skrūves apakškategorijā — kausiņuzgriežņi (DIN 1587), paplāksnes (DIN 125), bultskrūves (DIN 912), dubultvītņu skrūves, enkura uzmavas un enkura stieņi. Komplekts tos apvieno pareizajos daudzumos vienam kronšteinam.

Vai komplektā ir iekļauta ķīmiskā enkura java?

Nē. Mūra-ar-izolāciju komplektā ir enkura stieņi, bet nav ķīmiskās enkura javas. Ja nepieciešama ķīmiskā enkurošana, pasūtiet Essve ONE vai ONE-ICE enkura masu atsevišķi no Strofix Enkurķīmija, Līmes apakškategorijas.

Vai šis komplekts ir saderīgs ar Strofix stikla jumtiņa profilu?

Jā. Komplekts ir paredzēts lietošanai ar Strofix stikla jumtiņa kronšteinu sistēmu, nodrošinot sienas puses stiprinājumu aparatūru vienam kronšteinam.

Par enkuriem un skrūvēm

Enkuri un skrūves ir mehāniskie stiprinājumi, kas nostiprina stikla stiprinājumus, jumtiņu kronšteiņus, margu stabus, franču balkonu turētājus un citu arhitektūras aparatūru pie ēkas pamatnes. Tie pārnes konstrukcijas slodzes no redzamās aparatūras betonā, mūrī, siltinātās fasādēs vai koka karkasā.

Strofix piedāvā 16 produktus šajā kategorijā: tērauda enkurus četros garumos (150, 220, 320 un 400 mm) ar stieņu diametriem Ø16 un Ø20 mm, enkura uzmavu (M10 × 80 mm), starplikas cauruli (L = 100 mm), atsevišķas skrūves (M10 × 45), cepuru uzgriežņus (M10), paplāksnes, dubultos nerūsējošā tērauda vītņotos stieņus (M8, 60 un 100 mm), kokskrūvi (Ø10 × 180 mm) un iepriekš saskaņotus skrūvju un stiprinājumu komplektus 1, 2, 3 vai 4 stikla jumtiņu kronšteiniem — konfigurējamus mūrim bez siltumizolācijas, mūrim ar siltumizolāciju un koka karkasa konstrukcijai.

Materiāli ir AISI 304 nerūsējošais tērauds un S235 konstrukciju tērauds. Pareizais stiprinājums ir atkarīgs no sienas veida, aparatūras produkta, skrūves izmēra un nepieciešamā iedziļināšanas garuma.
