Punktveida stiprinājumi: Daudzveidība un izmantošanas iespējas

 Punktveida stiprinājumi ir būtiska stikla konstrukciju būvniecības detaļa, kas sastāv no vairākām komponentēm – galvas, gumijas starplikas, distancera un skrūves. Šie elementi kopā nodrošina drošu un stabilu stikla savienojumu ar konstrukciju. Tie ir īpaši stikla margu, franču balkonu, jumtu un citās konstrukcijās, kur nepieciešama gan estētika, gan drošība.

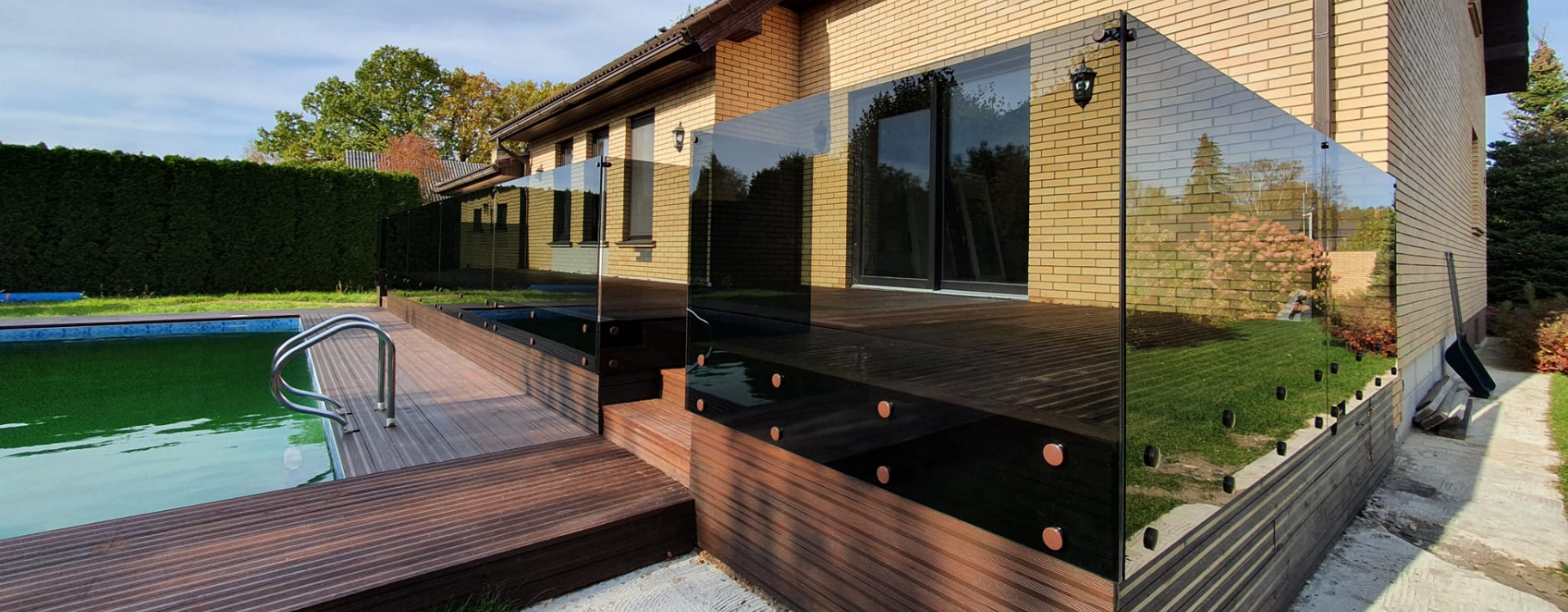

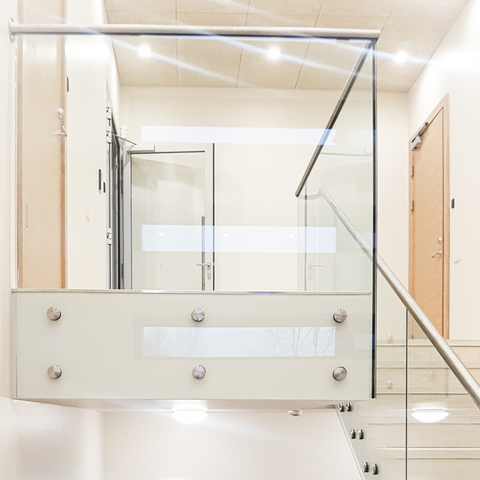

Stikla margas stiprinātas uz punktveida stiprinājumiem

Dažādi izmēri un pielietojumi

Punktveida stiprinājumi ir pieejami dažādos izmēros, sākot no diametra 12 mm līdz pat 70 mm. Mazāki stiprinājumi, piemēram, ar diametru 12–19 mm, ir piemēroti plāksnīšu un vieglu konstrukciju stiprināšanai, savukārt lielāki, piemēram, 30–70 mm diametrā, lielāku un smagāku stikla konstrukciju montāžai.

Papildus diametram, punktveida stiprinājumiem var atškirties arī distancera biezums, kas svārstās no 4 mm līdz pat 50 mm. Šī daudzveidība ļauj pielāgot stiprinājumus konkrētām konstrukcijas prasībām.

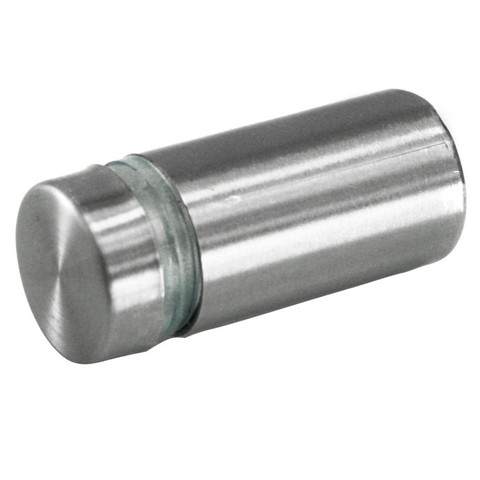

Punktveida stiprinājums MINI ar diametru 12mm

Formas un dizaina variācijas

Punktveida stiprinājumi pieejami gan apaļas, gan kantainas formas. Galvas forma var būt plakana vai sfēriska, savukārt distancera dizains atkarīgs no stiprināšanas virsmas. Piemēram:

• Taisnas virsmas gadījumā: distanceris ir taisns.

• Caurules stiprinājumiem: distancerim ir ieapaļa pamatne, pielāgojoties caurules formai (diametrs 42,4 mm vai 33,7 mm).

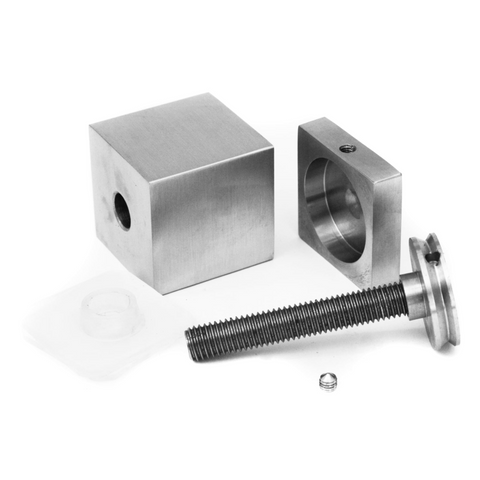

Kantainas formas punktveida stiprinājums

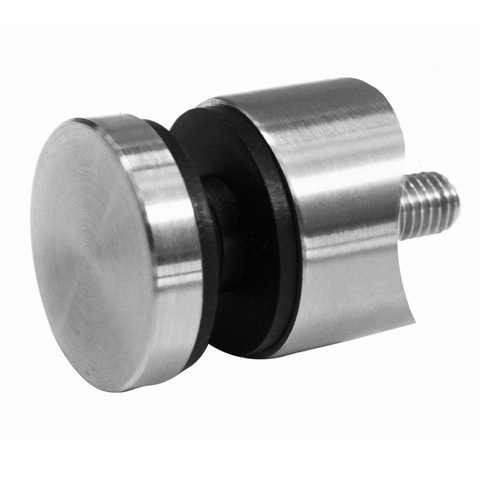

Punktveida stiprinājums ar taisnu galvu pie caurules

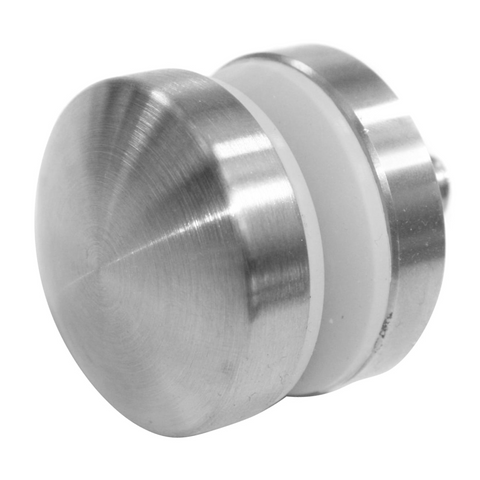

Punktveida stiprinājums ar sfērisku virsmu

Regulējami un neregulējami stiprinājumi

Punktveida stiprinājumi tiek iedalīti divās kategorijās:

1. Neregulējami stiprinājumi: Tie ir vienkāršākas konstrukcijas, bez vītnēm distancerā, kur stikls tiek piespiests tieši pie nesošās konstrukcijas.
2. Regulējami stiprinājumi: Tos iespējams pielāgot, mainot distancera pozīciju. Piemēram:

• Distanceris ar vītni ļauj regulēt attālumu no konstrukcijas.

• Sadalīts distanceris ar glāzīti, glāzīte ir piestiprināta pie konstrukcijas, bet distancera augša regulējās uz glāzītes, šis variants nodrošina precīzāku un estētiskāku regulēšanu.

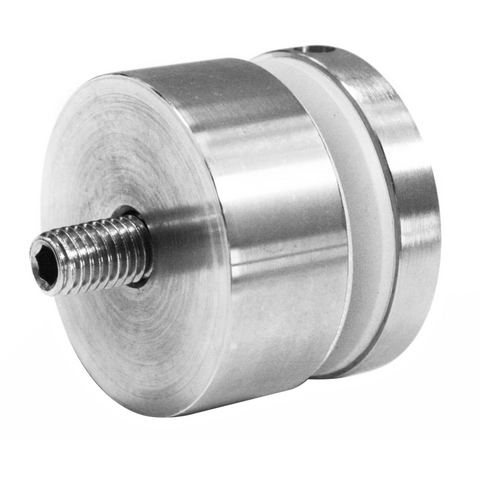

Neregulējams punktveida stiprinājums

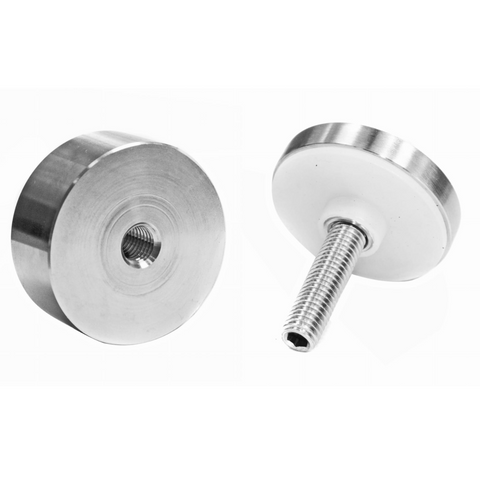

Regulējams punktveida stiprinājums ar vītni distancerā

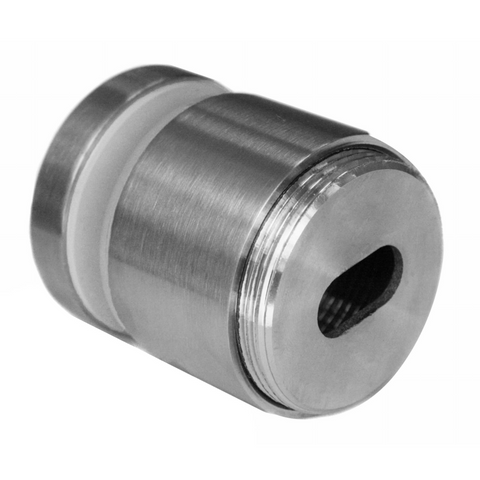

Regulējams punktveida stiprinājums ar glāzīti

Papildu elementi un komplekti

Ir pieejami komplekti, kas ļauj savienot divus stiklus taisnā virzienā, 90° leņķī vai pie margu stabiņiem. Šie komplekti ietver arī savienojuma loksnes un citus nepieciešamos elementus. Atsevišķi pieejamas arī tikai galvas, distanceri vai gumijas starplikas.

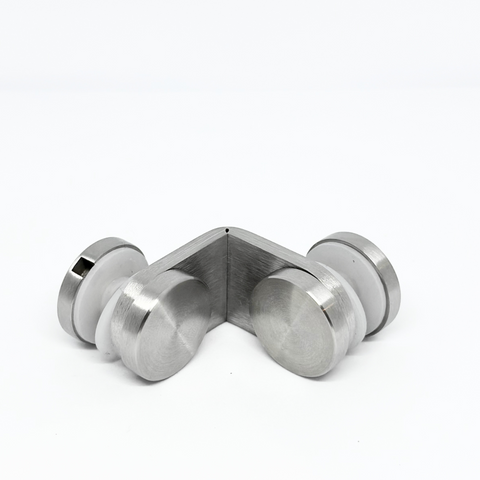

Punktveida stiprinājumu komplekts, lai savienotu divus stiklus 90 grādos savā starpā

Materiāli un apstrāde

Punktveida stiprinājumi galvenokārt tiek ražoti no nerūsējošā tērauda (AISI304 vai AISI316). Virsmas apstrāde var būt slīpēta, pulēta vai krāsota. Populārākās krāsas ietver:

• Melna (RAL 9005)

• Pelēka (RAL 7016)

• Balta (RAL 9003)

• Zelta (matēta vai pulēta)

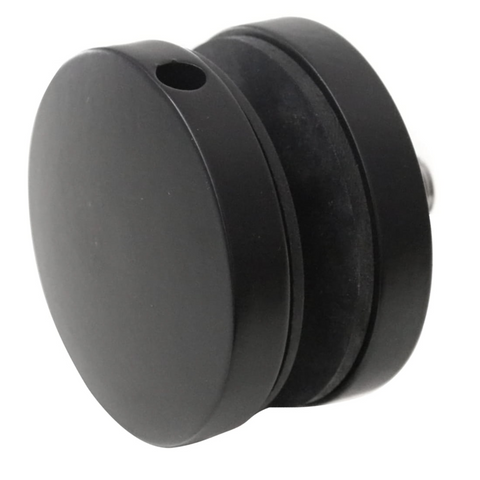

Punktveida stiprinājums krāsots melnā krāsā (RAL 9005)

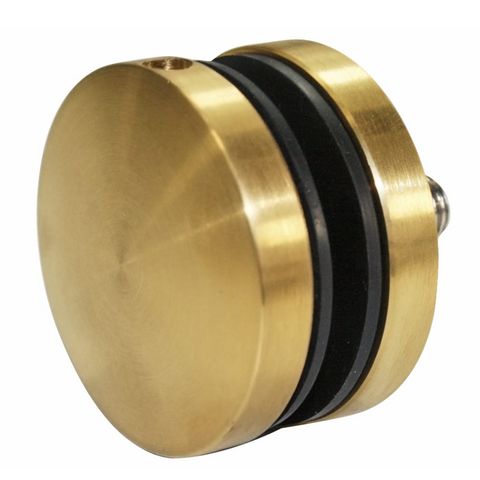

Punktveida stiprinājums krāsots zelta krāsā, slīpēts

Kopsavilkums

Punktveida stiprinājumi piedāvā plašu izmēru, formu un materiālu klāstu, kas ļauj tos izmantot gan estētiskiem, gan funkcionāliem nolūkiem. To daudzveidība nodrošina, ka katrs projekts var tikt realizēts ar maksimālu precizitāti un efektivitāti.

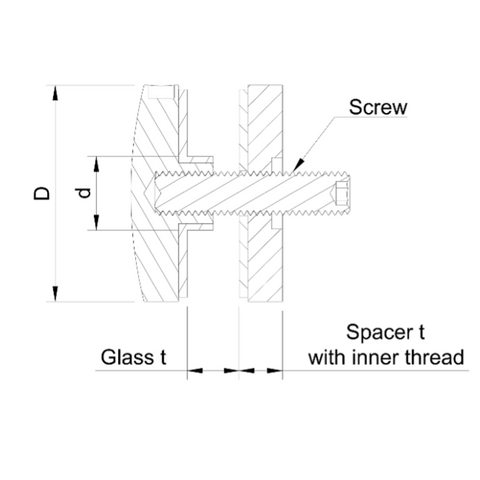

Izvēloties punktveida stiprinājumus, būtiski pievērst uzmanību nepieciešamajam urbuma diametram stiklā, lai nodrošinātu precīzu un drošu montāžu. Piemēram, ja stiprinājuma sēžas diametrs ir 17 mm, minimālais ieteicamais urbuma diametrs būtu 18 mm. Tomēr praksē tik neliela starpība apgrūtina precīzu uzstādīšanu, tādēļ ieteicams nodrošināt regulēšanas iespējas un izvēlēties stikla urbuma diametru vismaz par 2–4 mm lielāku. Šādā gadījumā optimālais urbuma izmērs būtu 20–22 mm, kas atvieglotu montāžas procesu un nodrošinātu konstrukcijas stabilitāti.

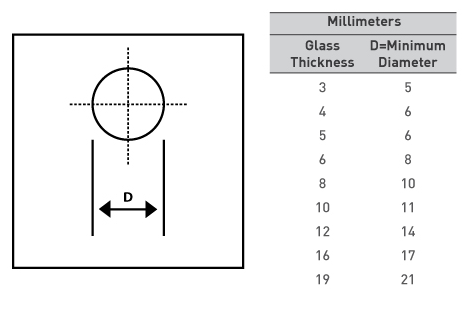

2. Stikla biezuma un urbuma diametra attiecība

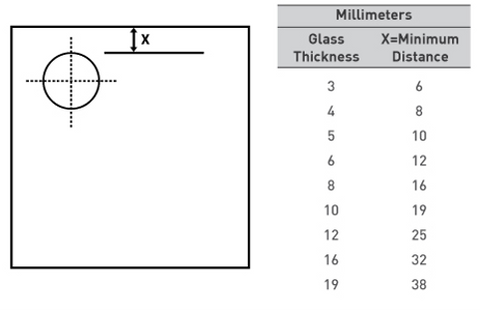

3. Urbuma attālums no stikla malas

Nesošajās stikla konstrukcijās obligāti jāizmanto rūdītais stikls, lai nodrošinātu drošību un izturību. Lai stikla rūdīšanas procesā samazinātu tā sasprāgšanas risku, ir svarīgi ievērot, ka urbuma malas attālums līdz stikla malai nedrīkst būt mazāks par divkāršu stikla biezumu. Ja tomēr konstruktīvais risinājums paredz urbuma izvietojumu tuvāk stikla malai, nepieciešams veikt iefrēzējumu, kas savieno urbumu ar tuvāko stikla malu, tādējādi samazinot sprieguma koncentrāciju un palielinot stikla izturību.

- Klāvs Rubenis & Juris Rubenis
